| Реле телекоммуникационные |

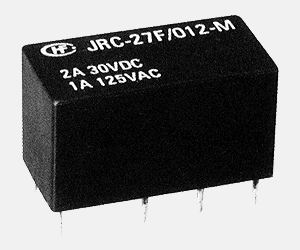

JRC-27F
сверхминиатюрные DIP реле
Особенности:
- 2 вид C
- высокая переключаемая мощность: 60мВт, 125VA
- соответствие 16-контактному IC разъему
- для защиты от атмосферных воздействий герметизирован эпоксидной смолой
|
|
| Параметры |
| Схема расположения контактов |
2C |
| Первоначальное сопротивление контактов, макс. |
50mW |
| Материал контактов |
AgNi,
Au (биметалл) |
| Максимально допустимая мощность включения или отключения контактов |
2A 30VDC
1A 125VAC |
| Максимальная переключаемая мощность |
125VA/60Вт |
| Максимальное переключающее напряжение |
120VDC/240VAC |
| Максимальный коммутируемый ток |
2A |
| Минимально допустимая нагрузка |
10мВ 10µA |
| Механический ресурс |
1 x 108 OPS |
| Электрический ресурс |
1 x 105 OPS
(при 2A 30VDC)
3 x 105 OPS
(при 1A 30VDC) |
| Паспортные данные |
| UL |
2A 30VDC
125VAC 1A |
|
| Характеристики |
| Первоначальное сопротивление |
1000 MW 500VDC |
Диэлектрическое сопротивление
- между катушкой и контактами
- между открытыми контактами |
1500VAC 1мин. |
| 1000VAC 1мин. |
| Время срабатывания (при номинальном напряжении) |
макс. 6мс |
| Время отпускания (при номинальном напряжении) |
макс. 4мс |
| Температура окружающей среды |
-40...+85°C |
| Влажность |
40...85%RH |
| Устойчивость к вибрациям |
1,5мм, 10...55Гц |
Ударопрочность
- функциональный
- разрушительный |
196 м/с2 (20г) |
| 980 м/с2 (100г) |
| Устройство |
DIP и PCB |
| Удельный вес |
≈ 5г |
| Конструкция |
герметизированный IP67 |
| Катушка |
| Мощность катушки |
- чувствительные: 200мВт
- стандартные: 360мВт
- высокочувствительные: 150мВт |
Подъем температуры
катушки: |
макс. 65°C |
Напряжение питания
катушки: |
см. таблицы ниже |
|
| Параметры катушки (стандартный тип, 360мВт, при 20°C) |
| Порядковый номер |
Напряжение номинальное,
VDC |
Напряжение срабатывания реле,
VDC
(макс.) |
Напряжение возврата реле,
VDC
(мин.) |
Сопротивление катушки,
W,
±10% |
Допустимое напряжение,
VDC
(макс.) |
| 003-M | 3 | 2.25 | 0.3 | 30 | 4.5 |
| 005-M | 5 | 3.75 | 0.5 | 90 | 8.0 |
| 006-M | 6 | 4.50 | 0.6 | 130 | 10.0 |
| 009-M | 9 | 6.80 | 0.9 | 280 | 14.5 |
| 012-M | 12 | 9.00 | 1.2 | 450 | 18.5 |
| 015-M | 15 | 11.3 | 1.5 | 625 | 22.0 |
| 024-M | 24 | 18.0 | 2.4 | 1600 | 35.5 |
| 048-M | 48 | 36.0 | 4.8 | 4000 | 56.0 |
|
| Параметры катушки (чувствительный тип, 200мВт, при 20°C) |
| Порядковый номер |
Напряжение номинальное,
VDC |
Напряжение срабатывания реле,
VDC
(макс.) |
Напряжение возврата реле,
VDC
(мин.) |
Сопротивление катушки,
W,
±10% |
Допустимое напряжение,
VDC
(макс.) |
| 003-S | 3 | 2.25 | 0.3 | 45 | 6 |
| 005-S | 5 | 3.75 | 0.5 | 125 | 10 |
| 006-S | 6 | 4.50 | 0.6 | 180 | 12 |
| 009-S | 9 | 6.80 | 0.9 | 405 | 18 |
| 012-S | 12 | 9.00 | 1.2 | 72 0 | 24 |
| 015-S | 15 | 11.3 | 1 .5 | 1125 | 30 |
| 024-S | 24 | 18.0 | 2.4 | 2880 | 48 |
|
| Параметры катушки (высокочувствительный тип, 150мВт, при 20°C) |
| Порядковый номер |
Напряжение номинальное,
VDC |
Напряжение срабатывания реле,
VDC
(макс.) |
Напряжение возврата реле,
VDC
(мин.) |
Сопротивление катушки,
W,
±10% |
Допустимое напряжение,
VDC
(макс.) |
| 0 03-H | 3 | 2.4 | 0.3 | 60 | 7.0 |
| 0 05-H | 5 | 4.0 | 0.5 | 167 | 11.5 |
| 0 06-H | 6 | 4.8 | 0.6 | 240 | 13.8 |
| 0 09-H | 9 | 7.2 | 0.9 | 540 | 20.8 |
| 012-H | 12 | 9.6 | 1.2 | 960 | 27.7 |
| 015-H | 15 | 12.0 | 1.5 | 1500 | 34.6 |
|
| Порядок оформления заказов |
| |
JRC-27F / |
012 |
S |
| Тип |
|
|
Напряжение на катушке:
3, 5, 6, 9, 12, 15, 24, 48VDC (только для стандартного типа) |
|
Конструкция
S: чувствительный тип (200мВт)
M: стандартный тип (360мВт)
H: высокочувствительный тип (150мВт) |
|
|

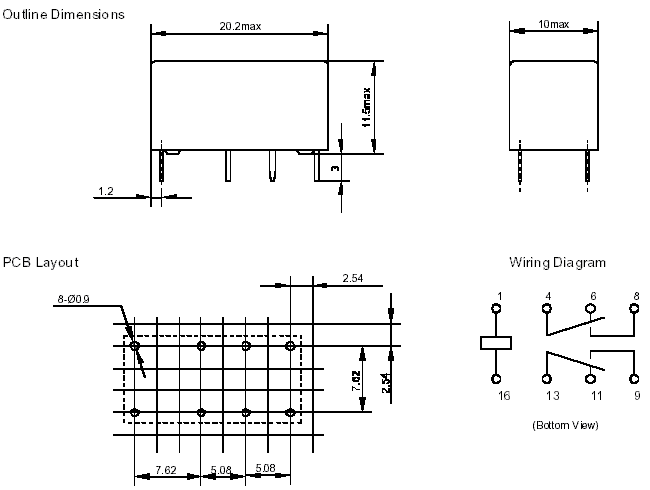

| Габаритные размеры, коммутационная схема, топология печатной платы |
 |
| Характеристики |
Максимальная переключаемая мощность
 |
Долговечность
 |
|
|
|
|
|
