| Реле времени |

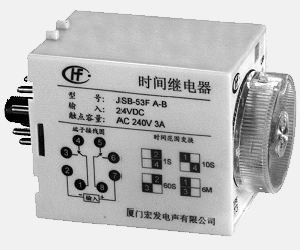

JSB-53FA
реле времени
Особенности:
- высокая надежность, долгоечность
- легкость установки длительности
- высокая точность коммутации
- светодиот включения питания и срабатывания реле
- 4 диапозона ддительности срабатывания
- легкость в монтаже
- восьмиконтактный установочный разъем
|
|
| Свойства |
| Номинальное напряжение катушки | DC 12/24/48/110V,
AC 110/120/220/240V |
| Диапазон срабатывания | 0.05с ... 24час |
| Допуск срабатывания | ±(5%+50мс) |
| Готовность после срабатывания | ±(0.5%+10мс) |
| Максимально допустимая мощность включения или отключения контактов | 5A 240VAC/30VDC |
| Рабочее напряжение | 85...110%
от номинального напряжения |
| Входной ток | 60мА |
| Время возврата | 100мс |
| Частота включение/отключения | 1800 OPS/h |
| Механический ресурс | 2 x 107ops |
| Электрический ресурс | 2 x 105ops |
| Начальное сопротивление изоляции | 100мW (500VDC) |
| Температура окружающей среды | -10...55 oC |
| Размеры | 55.5мм x 41мм x 84мм |
| Удельный вес | 100g |
| Установка на направляющие | Plug in |
| Рабочее положение | любое |
Диэлектрическая проводимость
- между катушкой и контактами
- between circuits
- между контактами
|
2000VAC, 1мин.
1500VAC, 1мин.
1000VAC, 1мин.
|
|
| Диапазон срабатывания |
| CODE | 1 | 2 | 3 | 4 |
| A | 0.05-0.5c | -5с | -30с | -3мин |
| B | 0.1-1c | -10c | -60s | -6мин |
| C | 0.5-5c | -50c | -5мин | -30мин |
| D | 1-10c | -100c | -10мин | -60мин |
| E | 6-60c | -10мин | -60мин | -6час |
| F | 0.2-2мин | -20мин | -2час | -12час |
| G | 0.4-4мин | -40мин | -4час | -24час |
|
| Порядок оформления заказов |
| |
JSB-53F / |
A |
B |
24VDC |
| Тип |
|
|
|
Модель
A: Delay DPDT |
|
|
Диапазон срабатывания
A, B, C, D, E, F, G (смотри таблицу выше) |
|
Управляющее напряжение
DC: 12V / 24V / 48V / 110V
AC: 110V / 120V / 220V / 240VAC |
|
|

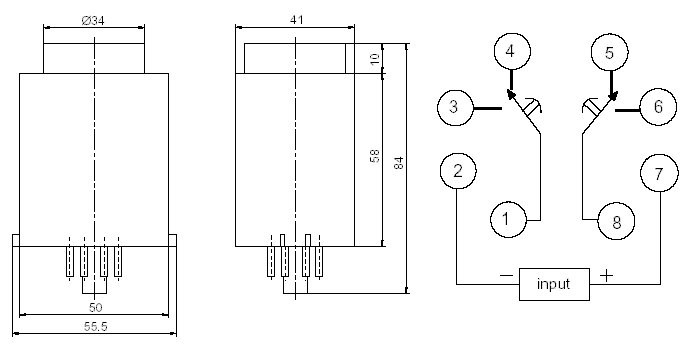

| Габаритные размеры, коммутационная схема, топология печатной платы |
 |

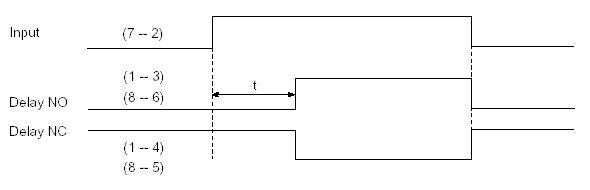

| Осциллограмма срабатывания реле |
 |
|
|
|
|
|
