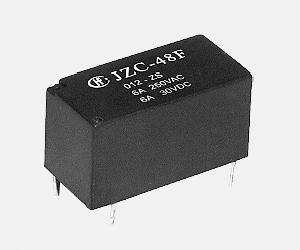

JZC-48F
сверхминиатюрные реле мощности
Особенности:
- 6A переключатель мощности
- 4КВ между катушкой и контактами
- Senstitive coil 200мВт
- Высота 10,5 мм
- пожаробезопасность класса UL 94 V-0
|
|
| Параметры |
| Схема расположения контактов |
1A |
| Первоначальное сопротивление контактов, макс. |
100mW (при 1A / 6VDC) |
| Материал контактов |
AgNi, AgSnO2 |
| Максимально допустимая мощность включения или отключения контактов |
6A 250VAC/30VDC |
| Максимальное переключающее напряжение |
440VAC/30VDC |
| Максимальный коммутируемый ток |
6A |
| Максимальная переключаемая мощность |
1500VA/180Вт |
| Механический ресурс |
1 x 107OPS |
| Электрический ресурс |
1 x 1057OPS |
| Катушка |
Мощность катушки
- чувствительная
- стандартная |
0,2Вт
0,36Вт |
|
| Характеристики |
| Первоначальное сопротивление |
1000 MW, 500VDC |
Диэлектрическое сопротивление
- между катушкой и контактами
- между открытыми контактами |
4000VAC, 1 мин. |
| 1000VAC, 1 мин. |
| Время срабатывания (при номинальном напряжении) |
макс. 10мс |
| Время отпускания (при номинальном напряжении) |
макс. 5мс |
| Влажность |
35...85% |
| Температура окружающей среды |
-40...+85°C |
Ударопрочность
- функциональный
- разрушительный |
100 м/с2 |
| 1000 м/с2 |
| Устойчивость к вибрациям |
1,5мм, 10...55Гц |
| Устройство |
PCB |
| Удельный вес |
≈ 6г |
| Конструкция |
герметизированный IP67, негерметизированный |
|
| Параметры катушки (стандартый тип 360 мВт) |
Напряжение номинальное,
VDC |
Напряжение срабатывания реле,
VDC |
Напряжение возврата реле,
VDC |
Ток катушки,
мА
(при 20°C) |
Сопротивление катушки индуктивности,
W |
| 5 | 3.75 | 0.5 | 6.5 | 69 ± 10% |
| 6 | 4.50 | 0.6 | 7.8 | 100 ± 10% |
| 9 | 6.75 | 0.9 | 11.7 | 225 ± 10% |
| 12 | 9.00 | 1.2 | 15.6 | 400 ± 10% |
| 24 | 18.0 | 2.4 | 31.2 | 1600 ± 10% |
| 48 | 36.0 | 4.8 | 62.4 | 6400 ± 10% |
| Параметры катушки (чувствительный тип 220 мВт) |
Напряжение номинальное,
VDC |
Напряжение срабатывания реле,
VDC |
Напряжение возврата реле,
VDC |
Ток катушки,
мА
(при 20°C) |
Сопротивление катушки индуктивности,
W |
| 5 | 3.75 | 0.5 | 13.5 | 125 ± 10% |
| 6 | 4.50 | 0.6 | 16.2 | 180 ± 10% |
| 9 | 6.75 | 0.9 | 24.3 | 405 ± 10% |
| 12 | 9.00 | 1.2 | 32.4 | 720 ± 10% |
| 24 | 18.0 | 2.4 | 64.8 | 2880 ± 10% |
| 48 | 36.0 | 4.8 | 129.6 | 11520 ± 10% |
|
| Порядок оформления заказов |
| |
JZC-48F / |
012 |
H |
S |
L |
T |
XXX |
| Тип |
|
|
|
|
|
|
Напряжение на катушке:
5, 6, 9, 12, 24, 48 VDC |
|
|
|
|
|
Схема расположения контактов
H: 1 Form A
| |
|
|
|
Конструкция
S: герметизированный IP67
Nil: негерметизированный |
|
|
|
Мощность катушки
L: чувствительная
Nil: стандартная |
|
|
Материал контактов
T: AgSnO2
Nil: AgNi |
|
| Индивидуальный код заявки |
|
|

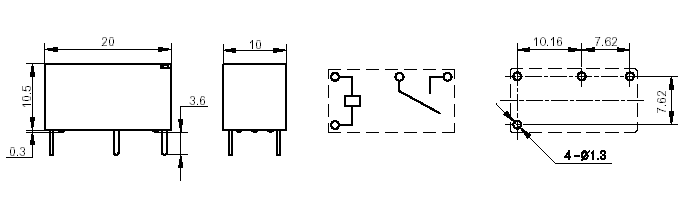

| Габаритные размеры, коммутационная схема, топология печатной платы |
 |
|
|
|
|
|
