| Электромеханические реле (миниатюрные реле) |

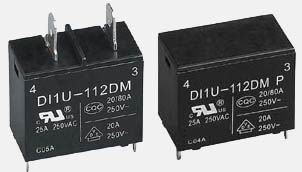

DI1U(P)
миниатюрное реле
Особенности:
- Малый размер (16.5x30.5x26.5) при номинале 20A at активная нагрузка.
- #250 fasten terminal and P.C.board terminal is prepared.
- Герметизированный топ.
Применение:
- В кондиционерах воздуха, компрессорах, и устройствах контроля печей
- В аппаратах факсимильной связи / в освещениии и устройствах управления двигателем
- Microwave Oven Magnetron Control, и так далее
|
|
Спецификация
| Контакты |
|
|
|
|
|
| Монтаж |
|
1a |
|
|
|
| Материал
крнтактов |
|
посеребренные |
|
|
|
Контактное сопротивление
(при напряжении 6V 1A) |
|
50мWмакс. |
|
|
|
UL/C-UL
Нагрузка
Активная нагрузка
(cosφ=1)
Индуктивная нагрузка
(cosφ=0.75-0.8) |
|
25A 250VAC
15A
250VAC |
|
|
|
VDE
Нагрузка
Активная нагрузка |
|
20A 250VAC |
|
|
|
| CQC
нагрузка |
|
20A/80A 250VAC |
|
|
|
| макс. коммутируемый ток |
|
25A |
|
|
|
Срок
службы (мин. ope)
Механич. (при 120
cpm)
Электрич. (при 20 cpm) |
|
при 25
°C
1x107
1x105 |
|
|
|
| Катушка |
|
|
|
|
|
| Номинальная
рабочая мощность |
|
0.9Вт |
|
|
| |
| Свойства |
|
|
|
|
|
| Время срабатывания |
|
10 мс.макс. |
|
|
|
| Время отпускания |
|
5 мс.макс. |
|
|
|
Начальное
напряжение пробоя
Между катушкой и контактами
Между открытыми контактами |
|
4,000VAC (50/60Гц)
для 1
мин.
1,000VAC (50/60Гц)
для 1 мин. |
|
|
|
| Сопротивление изоляции |
|
100MWмин. (500VDC) |
|
|
|
| Температура окружающей среды |
|
-40...+ 85 °C |
|
|
|
| Ударопрочность |
|
Конструктивная |
|
10 Gмин. |
|
|
|
|
|
Разрушение |
|
100 Gмин. |
|
|
|
Сопротивление
колебаниям |
|
Конструктивная |
|
10...55 Гц
размах амплитуды 1.5мм |
|
|
|
|
|
Разрушение |
|
10...55 Гц
размах амплитуды 1.5мм |
|
|
|
| Удельный вес |
|
≈19г |
|
|
|
| VDE File
NO. |
|
40002145 |
|
|
|
| UL/C-UL File
NO. |
|
E179745 |
|
|
|
| CQC File
NO. |
|
CQC02001002129 |
|
|
| |
Параметры катушки (при 20°C)
Номиналньное
напряжение
(VDC) |
Напряжение срабытывания
(VDC) |
Dorp-Out
Voltage
(VDC) |
Сопротивление катушки индуктивности
(W)+10% |
Потребляемая мощность
(Вт) |
Макс. допустимое
напряжение
(VDC) |
|
|
| 4.00 |
| 4.80 |
| 7.20 |
| 9.60 |
| 14.40 |
| 19.20 |
| 38.40 | |
| 0.25 |
| 0.30 |
| 0.45 |
| 0.60 |
| 0.90 |
| 1.20 |
| 2.40 | |
| 27.8 |
| 40 |
| 90 |
| 160 |
| 360 |
| 640 |
| 2,560 | |
≈0.9 |
130%
от номинального напряжения | |
Порядок оформления заказов
| |
|
DI1U |
1 |
12 |
D |
M |
P |
| Тип |
|
|
|
|
|
|
| Number of pole: |
1: 1 pole |
|
|
|
|
| Напряжение на катушке: |
5, 6, 9, 12, 24, 48 VDC |
|
|
|
| Чувствительность катушки: |
D: 0.9Вт |
|
|
| Схема расположения контактов: |
M: 1 Form A |
|
| Форма контактов: |
Nil: PCB и разъм P: только PCB |

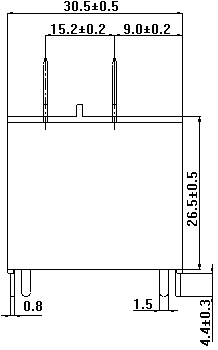

Габаритные размеры, коммутационная схема, топология печатной платы (в мм)
Характеристики
|
|
|
|
