| Электромеханические реле (автомобильное реле) |
SARE
сверхминиатюрное автомобильное реле
для монтажа на PC плате
Особенности:
- Сверхминиатюрные размеры и универсальный разъем для подключения
- Высокий коммутируемый ток
Применение:
- Автомобильные блоки управления
|
|
Спецификация
| Контакты |
|
|
|
|
|
| Монтаж |
|
1a,1c; 2a |
|
|
|
| Материал крнтактов |
|
посеребренные |
|
|
|
Контактное сопротивление
(при падении напряжения 6V 1A) |
|
50мWмакс.
|
|
|
|
Нагрузка
Активная нагрузка
(cosφ=1)
|
|
1A,2A |
 |
1C(NC/NO) |
|
|
|
|
|
40A
14VDC |
|
стандартная |
высокая мощность |
|
|
20/30A
14VDC |
30/40A
14VDC |
|
|
|
| Макс. коммутируемое напряжение |
|
75VDC |
|
|
|
| Макс. коммутируемый ток |
|
60A |
|
|
|
| Макс. коммутируемая мощность
|
|
560Вт |
|
|
|
Срок службы (мин. ope)
Механич. (при 120 cpm)
Электрич. (при 20 cpm) |
|
1x107 |
|
|
|
1x105 |
|
|
|
| Катушка |
|
|
|
|
|
| Номинальная рабочая мощность |
|
12VDC |
|
1.6Вт |
|
|
|
|
|
24VDC |
|
2.2Вт |
|
|
|
|
| Свойства |
|
|
|
|
|
| Время срабатывания |
|
10мс.макс.. |
|
|
|
| Время отпускания |
|
10мс.макс.. |
|
|
|
| Влажность |
|
45...85% RH |
|
|
|
Начальное напряжение пробоя
Между катушкой и контактами
Между открытыми контактами |
|
500VAC (50/60Гц)
для 1 мин.
500VAC (50/60Гц)
для 1 мин. |
|
|
|
| Сопротивление изоляции |
|
100 MW
мин. (500 VDC) |
|
|
|
| Температура окружающей среды |
|
-45...+85°C |
|
|
|
| Ударопрочность |
|
Конструктивная |
|
10 Gмин. |
|
|
|
|
|
Разрушение |
|
100 Gмин. |
|
|
|
| Сопротивление колебаниям |
|
Конструктивная |
|
10...55 Гц
размах амплитуды 1.5мм |
|
|
|
|
|
Разрушение |
|
10...55 Гц
размах амплитуды 1.5мм |
|
|
|
| Удельный вес |
|
≈27г |
|
|
|
|
Параметры катушки (при 20°C)
Номиналньное
напряжение
(VDC) |
Напряжение
срабытывания
(VDC) (макс.) |
Напряжение
отпускания
(VDC) (мин.) |
Сопротивление
катушки
индуктивности
(W)±10% |
Потребляемая
мощность
(Вт)
|
Макс. допустимое
напряжение
(VDC)
|
|
|
|
|
|
|
|
|
Порядок оформления заказов
| |
|
SARE |
1 |
12 |
D |
M |
F |
| Тип |
|
|
|
|
|
|
| Number of pole: |
1: 1 pole |
|
|
|
|
| Напряжение на катушке: |
12, 24 VDC |
|
|
|
| Чувствительность катушки: |
D: 2.2Вт L:
1.8Вт |
|
|
| Схема расположения контактов: |
Nil: 1 Form
C M: 1 Form A U: для двухпалярного |
|
| Разъм: |
F: Flange
case type |

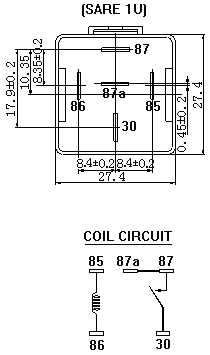

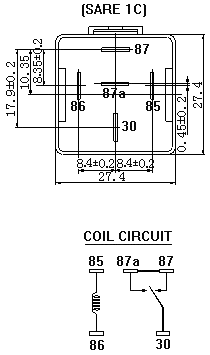

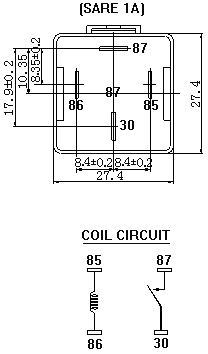

Габаритные размеры, коммутационная схема,
топология печатной платы (в мм)
|
|
|
|
