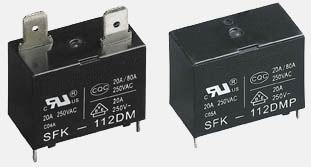

| Электромеханические реле (миниатюрные реле) |
SFK(P)
сверхминиатюрное реле
для монтажа на PC плату
Особенности:
- Идеальный для включения двиигателей.
- Миниатюрнее реле с высокой коммуникационной способностью.
- Высокая шумоизоляция во время работы.
- Стандартная модель, водонепрницаемая.
Применение:
- Идеально для включения моторов
- В бытовых приборах
|
|
Спецификация
| Контакты |
|
|
|
|
|
| Монтаж |
|
1а |
|
|
|
| Материал
крнтактов |
|
посеребренные |
|
|
|
| Контактное сопротивление |
|
50мWмакс. |
|
|
|
| TUV Нагрузка |
|
80A 0.3S(cosφ=0.7)
20A 1.2S(cosφ=0.9) |
|
|
|
UL/C-UL
Нагрузка
Активная нагрузка
(cosφ=1) |
|
20A 250VAC |
|
|
|
VDE
Нагрузка
Активная нагрузка |
|
20A 250VAC |
|
|
|
| CQC
нагрузка |
|
20A/80A 250VAC |
|
|
|
| макс. коммутируемое напряжение |
|
250VAC |
|
|
|
| макс. коммутируемый ток |
|
20A |
|
|
|
| макс. коммутационная способность |
|
5,000VA |
|
|
|
Срок
службы (мин. ope)
Электрич. (при 20 cpm) |
|
1x105 |
|
|
|
| Катушка |
|
|
|
|
|
| Номинальная
рабочая мощность |
|
0.9Вт |
|
|
|
|
| Свойства |
|
|
|
|
|
| Время срабатывания |
|
20 мс.макс. |
|
|
|
| Время отпускания |
|
10мс.макс. |
|
|
|
| Окружающая влажность |
|
45...85% RH |
|
|
|
Начальное
напряжение пробоя
Между катушкой и контактами
Между открытыми контактами |
|
4,500VAC (50/60Гц)
для 1
мин.
1,000VAC (50/60Гц)
для 1 мин. |
|
|
|
| Сопротивление изоляции |
|
1,000MWмин. (500VDC) |
|
|
|
| Температура окружающей среды |
|
-40...+85oC |
|
|
|
| Ударопрочность |
|
Конструктивная |
|
20Gмин. |
|
|
|
|
|
Разрушение |
|
100Gмин. |
|
|
|
Сопротивление
колебаниям |
|
Конструктивная |
|
10...55 Гц
размах амплитуды 1.5мм |
|
|
|
|
|
Разрушение |
|
10...55 Гц
размах амплитуды 1.5мм |
|
|
|
| VDE File
NO. |
|
40002149 |
|
|
|
| UL/C-UL File
NO. |
|
E179745 |
|
|
|
| CQC File
NO. |
|
CQC02001002131 |
|
|
|
| Удельный вес |
|
≈23г |
|
|
| |
Параметры катушки (при 20°C)
Номиналньное
напряжение
(VDC) |
Напряжение срабытывания
(VDC)
(макс.) |
Напряжение отпускания
(VDC)
(мин.) |
Сопротивление катушки индуктивности
(W)+10% |
Номинальная рабочая мощность
(Вт) |
Макс. допустимое напряжение
(VDC) |
|
|
| 3.75 |
| 4.50 |
| 6.84 |
| 9.00 |
| 13.5 |
| 18.0 | |
| 0.25 |
| 0.30 |
| 0.45 |
| 0.60 |
| 0.90 |
| 1.20 | |
|
≈0.9 |
110% от номинального напряжения |
|
Порядок оформления заказов
| |
|
SFK |
1 |
12 |
D |
M |
P |
| Тип |
|
|
|
|
|
|
| Number of pole: |
1: 1 pole |
|
|
|
|
| Напряжение на катушке: |
5, 6, 9, 12, 24 VDC |
|
|
|
| Чувствительность катушки: |
D: 0.9Вт |
|
|
| Схема расположения контактов: |
M: 1 Form A |
|
| Форма контактов: |
Nil: PCB и разъм P: только PCB |
Габаритные размеры, коммутационная схема, топология печатной платы (в мм)
