| Электромеханические реле (миниатюрные реле) |
SMA
миниатюрное реле
Особенности:
- Мощность нагрузки 5A and 10A , широкая область применения.
- Двойная изоляция для высокой надежности.
- Изоляция 6.0 mm , напряжение пробоя до 7000V.
- Корпус из пластмасса, для применения реле при высокой температуре и химически агрессивной окружающей среде.
- Герметизированный тип.
Применение:
- В блоках управления, в кондиционерах воздуха, и бытовых приборах
|
|
Спецификация
| Контакты |
|
|
|
|
|
| Монтаж |
|
1a |
|
|
|
| Материал
крнтактов |
|
посеребренные |
|
|
|
Контактное сопротивление
(при напряжении 6V 1A) |
|
50мWмакс. |
|
|
|
UL/C-UL
Нагрузка
Активная нагрузка
(cosφ=1)
Индуктивная нагрузка
(cosφ=0.75~0.8) |
|
10A
250VAC
10A 30VDC
3A 250VAC |
|
|
|
| TUV нагрузка |
|
10A 250VAC
10A
30VDC |
|
|
|
| CQC нагрузка |
|
5A/20A 120VAC |
|
|
|
| макс. коммутируемое напряжение |
|
250VAC 110VDC |
|
|
|
| макс. коммутируемый ток |
|
10A |
|
|
|
| макс. коммутируемая мощность |
|
2,500VA
300W |
|
|
|
Срок
службы (мин. ope)
Механич. (при 120
cpm)
Электрич. (при 20 cpm) |
|
1x107
1x105 |
|
|
|
| Катушка |
|
|
|
|
|
| Номинальная
рабочая мощность |
|
0.54Вт |
|
|
| |
| Свойства |
|
|
|
|
|
| Время срабатывания |
|
15 мс.макс. |
|
|
|
| Время отпускания |
|
8мс.макс. |
|
|
|
| Окружающая влажность |
|
45...85% RH |
|
|
|
Начальное
напряжение пробоя
Между катушкой и контактами
Между открытыми контактами |
|
3,000VAC (50/60Гц)
для 1
мин.
900VAC (50/60Гц)
для 1 мин. |
|
|
|
| Сопротивление изоляции |
|
100MWмин. (500VDC) |
|
|
|
| Температура окружающей среды |
|
-30 ...+ 85 °C |
|
|
|
| Ударопрочность |
|
Конструктивная |
|
10 Gмин. |
|
|
|
|
|
Разрушение |
|
100Gмин. |
|
|
|
Сопротивление
колебаниям |
|
Конструктивная |
|
10...55 Гц
размах амплитуды 1.5мм |
|
|
|
|
|
Разрушение |
|
10...55 Гц
размах амплитуды 1.5мм |
|
|
|
| Удельный вес |
|
≈11г |
|
|
|
| UL/C-UL File NO. |
|
E179745 |
|
|
|
| CQC File NO. |
|
CQC02001002048 |
|
|
| |
Параметры катушки (при 20°C)
Номиналньное
напряжение
(VDC) |
Номинальный
ток
(мА) |
Сопротивление катушки индуктивности
(W)+10% |
Потребляемая мощность
(Вт) |
Напряжение срабытывания
(VDC) |
Напряжение отпускания
(VDC) |
Макс. допустимое напряжение
(VDC) |
|
|
| 178.5 |
| 106.4 |
| 88.0 |
| 58.0 |
| 44.4 |
| 30.0 |
| 21.8 |
| 10.9 | |
| 17 |
| 47 |
| 68 |
| 155 |
| 270 |
| 600 |
| 1,100 |
| 4,400 | |
≈0.54 |
75% макс. |
10% мин. |
130% от номинального напряжения | |
Порядок оформления заказов
| |
|
SMA |
S |
1 |
12 |
D |
M |
| Тип |
|
|
|
|
|
|
| Конструкция: |
Nil: негерметизированный
S: герметизированный |
|
|
|
|
| Number of pole: |
1: 1 pole |
|
|
|
| Напряжение на катушке: |
3, 5, 6, 9, 12, 24, 48 VDC |
|
|
| Чувствительность катушки: |
D: 0.54Вт |
|
| Схема расположения контактов: |
M: 1 Form A |

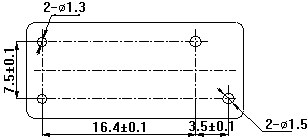

Габаритные размеры, коммутационная схема, топология печатной платы (в мм)
