| Электромеханические реле (универсальное
реле) |
SME

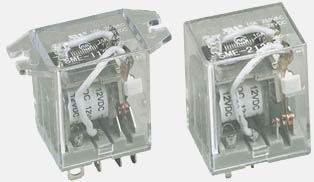

универсальное реле
Особенности:
- 1 pole and 2 poles types are prepared with switching current of 15A(1pole), 10A(2poles).
- Printed circuit board terminals and MAP terminals are selectable and also, for direct panel mount use, flange case type is preppared.
- Низкая потребляемая мощность катушки с малым временем срабатывания.
- Высокая надежность, большой срок службы и великолепное сопротивление колебаниям.
Применение:
- Кассовые аппараты, кухонные приборы, офисные приборы
- В бытовых приборах, в блоках управления и др.
|
|
Спецификация
| Контакты |
|
|
|
|
|
| Монтаж |
 |
1a,1c |
|
2a,2c |
|
|
|
| Материал крнтактов |
|
посеребренные |
|
посеребренные |
|
|
|
Контактное сопротивление
(при падении напряжения 6V 1A) |
|
50мWмакс.
|
|
50мWмакс. |
|
|
|
UL/C-UL Нагрузка
Активная нагрузка
(cosφ=1)
Индуктивная нагрузка
(cosφ=0.4)
L/R=7мс
|
|
15A 240VAC
15A 24VDC
7A 250VAC
7A 24VDC |
|
10A 240VAC
10A 24VDC
5A 250VAC
5A 24VDC |
|
|
|
| VDE нагрузка |
|
15A 250VAC
15A 30VDC |
|
10A 250VAC
10A 230VDC |
|
|
|
| CQC Нагрузкаe |
|
15A/120A 250VAC |
|
10A/180A 250VAC |
|
|
|
| Макс. коммутируемое напряжение |
|
30VDC/250VAC |
|
30VDC/250VAC |
|
|
|
| Макс. коммутируемый ток |
|
15A |
|
10A |
|
|
|
| Макс. коммутируемая мощность |
|
3,600VA/360Вт |
|
2,400VA/240Вт |
|
|
|
Срок службы (мин.
ope)
Механич. (при 120 cpm)
Электрич. (при 20 cpm) |
|
1x107
1x105 |
|
|
|
| Катушка |
|
|
|
|
|
| Номинальная рабочая мощность |
|
0.9Вт при 1.0...1.3VA |
|
|
|
|
| Свойства |
|
|
|
|
|
| Время срабатывания |
|
25 мс.макс.. |
|
|
|
| Время отпускания |
|
25 мс.макс.. |
|
|
|
| Влажность |
|
45...85% RH |
|
|
|
Начальное напряжение пробоя
Между катушкой и контактами
Между открытыми контактами |
|
1,500VAC (50/60Гц)
при 1 мин.
1,000VAC (50/60Гц)
при 1 мин. |
|
|
|
| Сопротивление изоляции |
|
100MWмин. (500VDC) |
|
|
|
| Температура окружающей среды |
|
-40...+70°C |
|
|
|
| Ударопрочность |
|
Конструктивная |
|
10 Gмин. |
|
|
|
|
|
Разрушение |
|
100 Gмин. |
|
|
|
| Сопротивление колебаниям |
|
Конструктивная |
|
10...55 Гц
размах амплитуды 1.0мм |
|
|
|
|
|
Разрушение |
|
10...55 Гц
размах амплитуды 1.0мм |
|
|
|
| Удельный вес |
|
≈40г |
|
|
|
| UL/C-UL File NO. |
|
E179745 |
|
|
|
| CQC File NO. |
|
CQC02001002052 |
|
|
|
|
Параметры катушки (при 20°C)
| Тип |
Номиналньное
напряжение
(VDC) ((VAC) |
Сопротивление
катушки
индуктивности
(W)±10%
|
Потребляемая мощность |
Напряжение срабатывания
(V) |
Напряжение
отпускания
(V) |
Макс. допустимое напряжение
(V) |
| AC |
| 6 |
| 12 |
| 18 |
| 24 |
| 48 |
| 100/110 |
| 110/120 |
| 200/220 |
| 220/240 |
|
| 12.2+10% |
| 46+10% |
| 104+10% |
| 180+10% |
| 735+10% |
| 3,750+15% |
| 4,550+15% |
| 12,800+15% |
| 14,400+15% |
|
abt.
1.0to1.3VA
(60Гц) |
80% макс. |
30% мин. |
110% |
| DC
|
| 5 |
| 6 |
| 9 |
| 12 |
| 18 |
| 24 |
| 48 |
| 100/110 |
|
| 27.5+10% |
| 40+10% |
| 90+10% |
| 160+10% |
| 360+10% |
| 640+10% |
| 2,600+10% |
| 11,000+10% |
|
abt.0.9Вт |
75% макс. |
10% мин. |
110% |
|
Порядок оформления заказов
| |
|
SME |
1 |
12 |
A |
M |
T |
| Тип |
|
|
|
|
|
|
| Number of pole: |
1: 1 pole 2:
2 pole |
|
|
|
|
| Напряжение на катушке: |
6...110
VDC 6...240 VAC |
|
|
|
| Тип питания катушки: |
A: AC D:
Dc |
|
|
| Схема расположения контактов: |
Nil: 1 Form C M:
1 Form A B: 1 Form B |
|
| Разъм: |
P: PC-плата T:
plug-in F: Flange case & Plug-in |
Габаритные размеры, коммутационная схема,
топология печатной платы (в мм)
|
|
|
|
