| Электромеханические реле (миниатюрные реле) |
SRB
высоко-эффективное миниатюрное реле
Особенности:
- Тонких размеров (20.3x7x15мм) 5A коммутируемый ток, для монтажа на PC плате.
- Большая коммутационная способность.
- Высокое пробивное напряжение: 4000V.
Применение:
- В оборудовании связи, в бытовых приборах
- В охранных устройствах
- В кондиционерах воздуха
- Офисное оборудование, и так далее
|
|
Спецификация
| Контакты |
|
|
|
|
|
| Монтаж |
|
1a |
|
|
|
| Материал
крнтактов |
|
посеребренные |
|
|
|
Контактное сопротивление
(при напряжении 6V 1A) |
|
50мWмакс. |
|
|
|
UL/C-UL
Нагрузка
Активная нагрузка
(cosφ=1)
Индуктивная нагрузка
(cosφ=0.4) |
|
5A
125VAC
3A 277VAC
1.5A 277VAC |
|
|
|
| CQC
Нагрузка |
|
3A/12A 250VAC
|
|
|
|
| TUV
Нагрузка |
|
3A
250VAC
3A 277VAC |
|
|
|
Срок
службы (мин. ope)
Электрич. (при 20 cpm) |
|
2x105
|
|
|
|
| Катушка |
|
|
|
|
|
| Номинальная
рабочая мощность |
|
0.2Вт |
|
|
|
|
| Свойства |
|
|
|
|
|
| Время срабатывания |
|
20 мс.макс. |
|
|
|
| Время отпускания |
|
4 мс.макс. |
|
|
|
| Окружающая влажность |
|
45...85% RH |
|
|
|
Начальное
напряжение пробоя
Между контактами и катушкой
Между открытыми контактами |
|
1,000VAC (50/60Гц)
для 1
мин.
4,000VAC (50/60Гц)
для 1 мин. |
|
|
|
| Сопротивление изоляции |
|
1,000MWмин. (500VDC) |
|
|
|
| Температура окружающей среды |
|
-40...+ 85°C |
|
|
|
| Ударопрочность |
|
Конструктивная |
|
10 Gмин. |
|
|
|
|
|
Разрушение |
|
100 Gмин. |
|
|
|
Сопротивление
колебаниям |
|
Конструктивная |
|
10...55 Гц
размах амплитуды 1.5мм |
|
|
|
|
|
Разрушение |
|
10...55 Гц
размах амплитуды 1.5мм |
|
|
|
| Пробивное напряжение изоляции |
|
5,000V 1.2x50µS (между катушкой и контактами) |
|
|
|
| Удельный вес |
|
≈8g |
|
|
|
| UL/C-UL File NO. |
|
E197454 |
|
|
|
| VDE File NO. |
|
130712 |
|
|
|
| CQC File NO. |
|
CQC02001002114 |
|
|
| |
Параметры катушки (при 20°C)
Номиналньное
напряжение
(VDC) |
Напряжение срабытывания
VDC (макс.) |
Напряжение отпускания
VDC (мин.) |
Сопротивление катушки индуктивности
(W)+10% |
Номинальная рабочая мощность
(Вт) |
Макс. допустипое
напряжение |
|
|
| 3.75 |
| 4.50 |
| 6.75 |
| 9.00 |
| 13.5 |
| 18.0 | |
| 0.25 |
| 0.30 |
| 0.45 |
| 0.60 |
| 0.90 |
| 1.20 | |
| 125 |
| 180 |
| 405 |
| 720 |
| 1,620 |
| 2,800 | |
0.2 |
110% от номинального напряжения | |
Порядок оформления заказов
| |
|
SRB |
S |
1 |
12 |
D |
M |
| Тип |
|
|
|
|
|
|
| Конструкция: |
S: герметизированный |
|
|
|
|
| Number of pole: |
1: 1 pole |
|
|
|
| Напряжение на катушке: |
5, 6, 9, 12, 18, 24 VDC |
|
|
| Чувствительность катушки: |
D: 0.2Вт |
|
| Схема расположения контактов: |
M: 1 Form A6 |
Габаритные размеры, коммутационная схема, топология печатной платы (в мм)

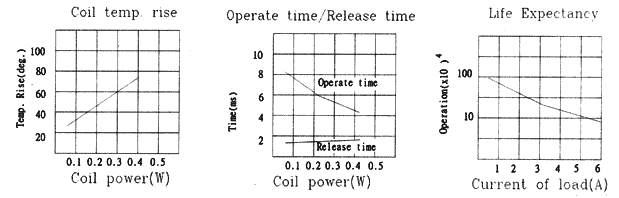

Характеристики
|
|
|
|
