Резисторы переменные (потенциометры) движкового типа

Технические характеристики

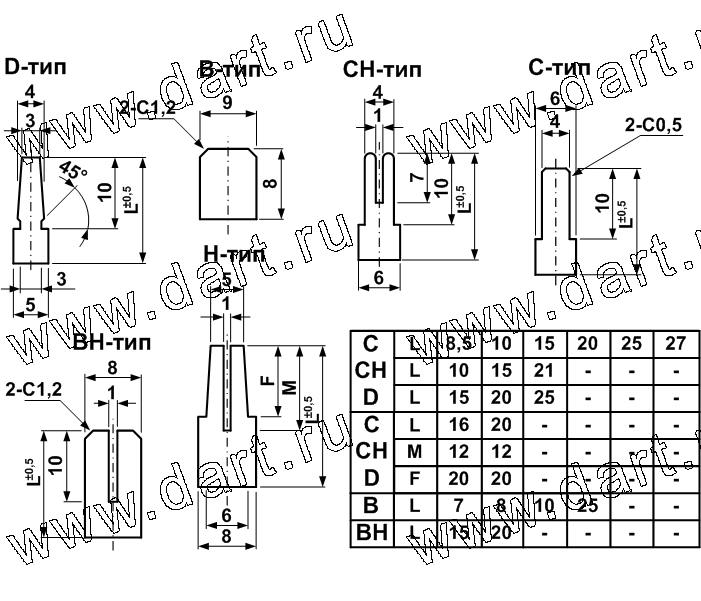

и варианты исполнения движков серия "Normal SV"

Электрические:
Диапазон сопротивлений	500 Ом -1 MОм
Допуск	±20%
Характеристики регулирования	A,B,C,W
Максимальное рабочее напряжение
характеристика "В"	20,30 мм: 200 V AC; 45 мм: 350 V AC; 60,100 мм: 500 V AC
другие характеритики	20,30 мм: 150 V AC; 45 мм: 250 V AC; 60,100 мм: 350 V AC
Номинальная мощность (одиночные/спаренные)
характеристика "В"	20 мм: 0,1 Вт/-; 30 мм: 0,2 Вт/-;
	45 мм: 0,25 Вт/0,125 Вт; 60,100 мм: 0,5 Вт/0,25 Вт
другие характеритики	20 мм: 0,05 Вт/-; 30 мм: 0,1 Вт/-;
	45 мм: 0,125 Вт/0,06 Вт; 60,100 мм: 0,25 Вт/0,125 Вт
Шум при регулировании	Менее чем 100 мВ
Сопротивление изоляции	20 - 30 мм: более чем 50 MОм при 500 V DC
	45 - 100 мм: более чем 100 MОм при 500 V DC
Пробойное напряжение	20 - 30 мм: 1 минута при 300 V AC
	45 - 100 мм: 1 минута при 500 V AC
Остаточное сопротивление	Контакты 1-2: менее чем 10 Ом;
	Контакты 2-3: менее чем 10 Ом
Погрешность (для спаренного)	-40 дБ - 0 дБ ± 3 дБ

Механические:
Усилие включения	20 - 30 мм: 20 гс•см - 260 гс•см
	45 - 100 мм: 50 гс•см - 350 гс•см
Сила нажатия для фиксации в центре	30 гс•см - 250 гс•см
Сила упора	2,0 кгсoсм макс.(от 0 до точки 2 мм)
Колебание	2 (2 x L) / 20 мм макс. (L - длина шкалы в обе стороны)
Сила нажатия-выталкивания	2,0 кгс макс.
