Подстроечные резисторы (потенциометры)

Потенциометры керамические подстроечные для поверхностного (SMD) монтажа серии 3224J/G/W/X

Электрические параметры:
Диапазон сопротивлений 10 Ohm -2 MOhm
Допуск ±5%; ±10%
Абсолютное минимальное сопротивление ≤2 Ohm or 1%R
Изменение контактного сопротивления ≤3 Ohm or 3%
Сопротивление изоляции R1 ≥ 1 GOhm (100V AC)
Выдерживаемое напряжение 600V AC
Количество оборотов 12
Экологические параметры:
Номинальная мощность 0,25W@70°С, W@150°С
Диапазон температур -55°С...+150°С
Температурный коэффициент ±100ppm/°С
Изменение температуры -55°С, 30min, +150°С, 30min, 5 cycles
DR ≤ 5%R
D(Uab/Uac) ≤ 5%
Вибрация 10 - 500 Hz, 0,75mm, 6h
DR ≤ 5%R
D(Uab/Uac) ≤ 7,5%
Удар 390m/s², 4000 cycles
DR ≤ 5%R
Электрическая выносливость 1000h at 70°С@0,25W
CRV ≤ 3% or 5 Ohm
DR ≤ 10%R
Ресурс вращения 200 cycles
CRV ≤ 3% or 5 Ohm,
DTR ≤ 4%R
Физические параметры:
Пусковой момент ≤35mN/m



Потенциометры серии 3224J

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3224J

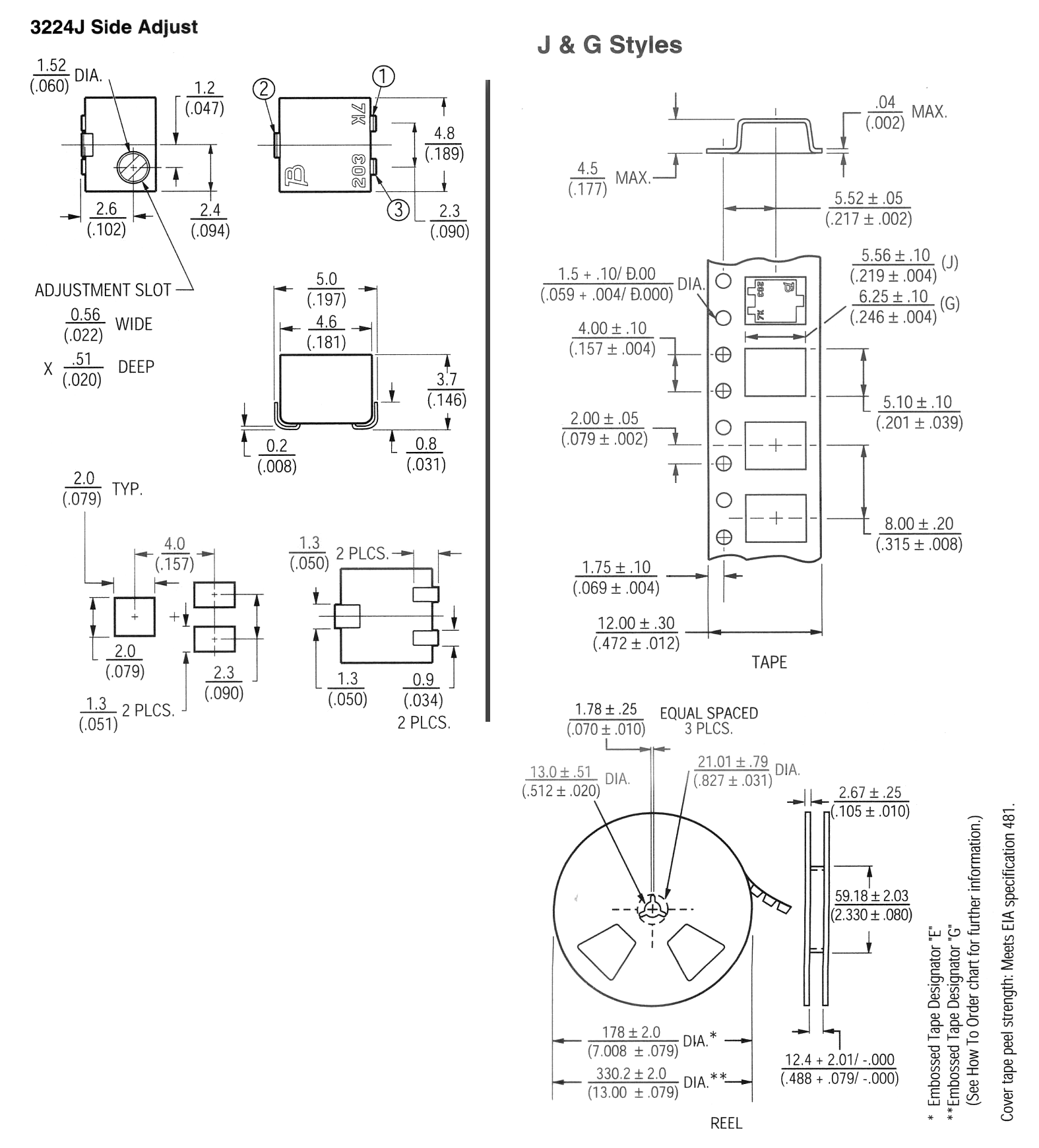

Чертеж
173172 3224J-1-100 10 Ом
173173 3224J-1-200 20 Ом
173174 3224J-1-500 50 Ом
173175 3224J-1-101 100 Ом
173176 3224J-1-201 200 Ом
173178 3224J-1-501 500 Ом
173179 3224J-1-102 1 кОм
173180 3224J-1-202 2 кОм
173181 3224J-1-502 5 кОм
173182 3224J-1-103 10 кОм
173183 3224J-1-203 20 кОм
173184 3224J-1-253 25 кОм
173185 3224J-1-503 50 кОм
173186 3224J-1-104 100 кОм
173187 3224J-1-204 200 кОм
173188 3224J-1-254 250 кОм
173189 3224J-1-504 500 кОм
173190 3224J-1-105 1 МОм
173191 3224J-1-205 2 МОм



Потенциометры серии 3224G

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3224G

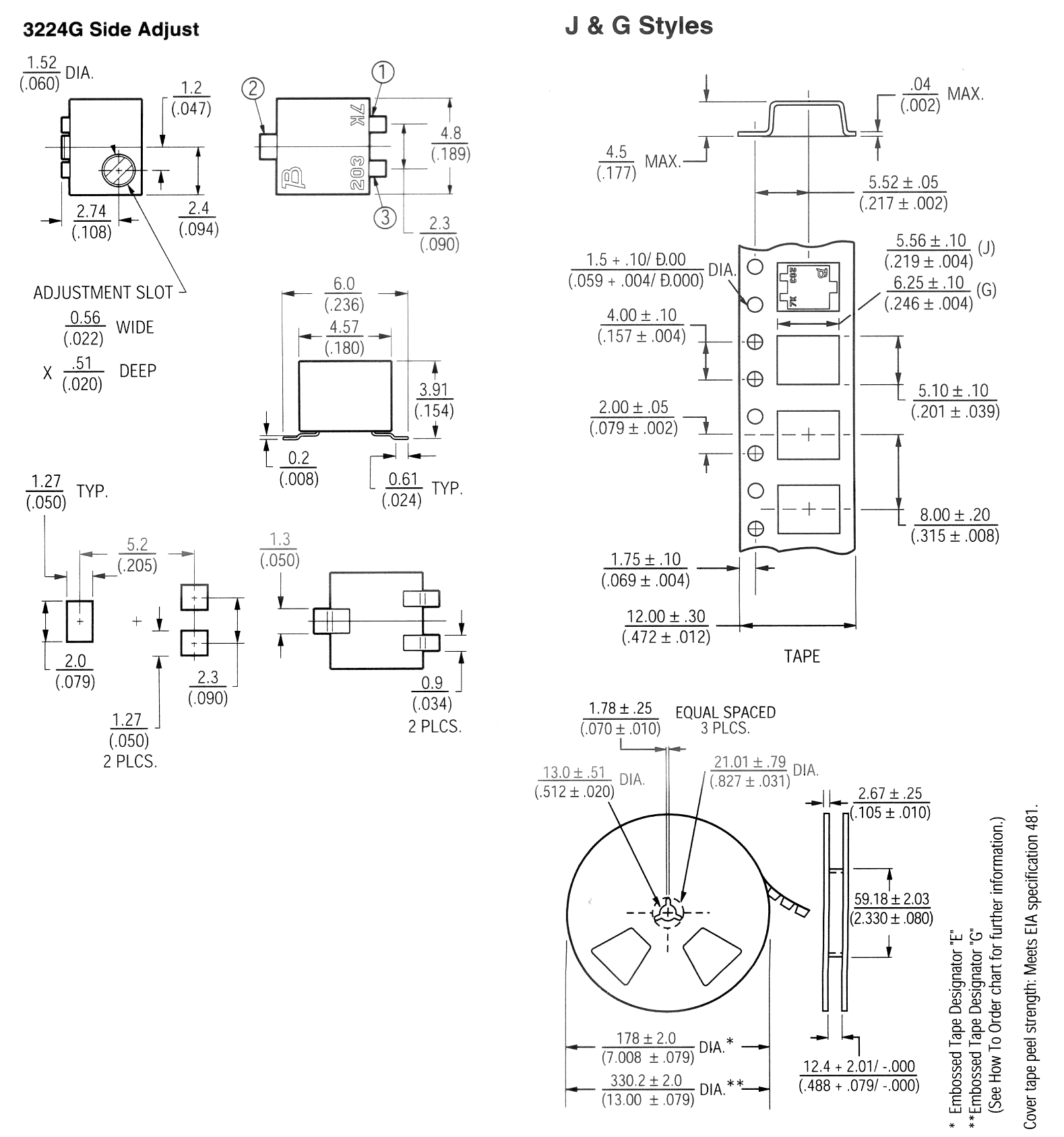

Чертеж
173192 3224G-1-100 10 Ом
173193 3224G-1-200 20 Ом
173194 3224G-1-500 50 Ом
173195 3224G-1-101 100 Ом
173196 3224G-1-201 200 Ом
173197 3224G-1-501 500 Ом
173198 3224G-1-102 1 кОм
173199 3224G-1-202 2 кОм
173200 3224G-1-502 5 кОм
173201 3224G-1-103 10 кОм
173202 3224G-1-203 20 кОм
173203 3224G-1-253 25 кОм
173204 3224G-1-503 50 кОм
173205 3224G-1-104 100 кОм
173206 3224G-1-204 200 кОм
173207 3224G-1-254 250 кОм
173208 3224G-1-504 500 кОм
173209 3224G-1-105 1 МОм
173210 3224G-1-205 2 МОм



Потенциометры серии 3224W

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3224W

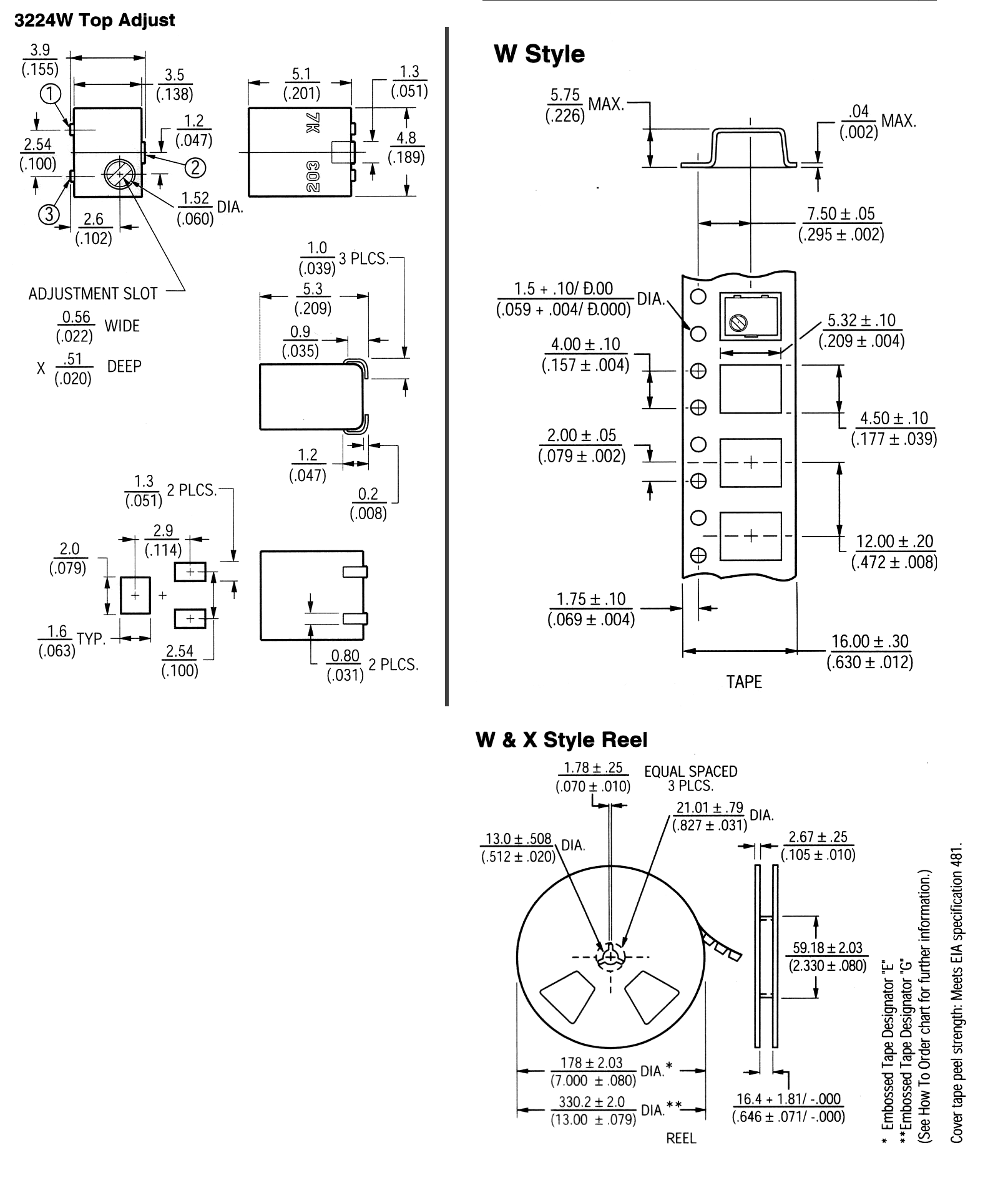

Чертеж
173211 3224W-1-100 10 Ом
173233 3224W-1-200 20 Ом
173245 3224W-1-500 50 Ом
175420 3224W-1-101 100 Ом
175625 3224W-1-201 200 Ом
175646 3224W-1-501 500 Ом
22950 3224W-1-102 1 кОм
103381 3224W-1-202 2 кОм
103383 3224W-1-502 5 кОм
103385 3224W-1-103 10 кОм
103387 3224W-1-203 20 кОм
103390 3224W-1-253 25 кОм
103392 3224W-1-503 50 кОм
103394 3224W-1-104 100 кОм
103396 3224W-1-204 200 кОм
103398 3224W-1-254 250 кОм
103400 3224W-1-504 500 кОм
103402 3224W-1-105 1 МОм
103404 3224W-1-205 2 МОм



Потенциометры серии 3224X

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3224X

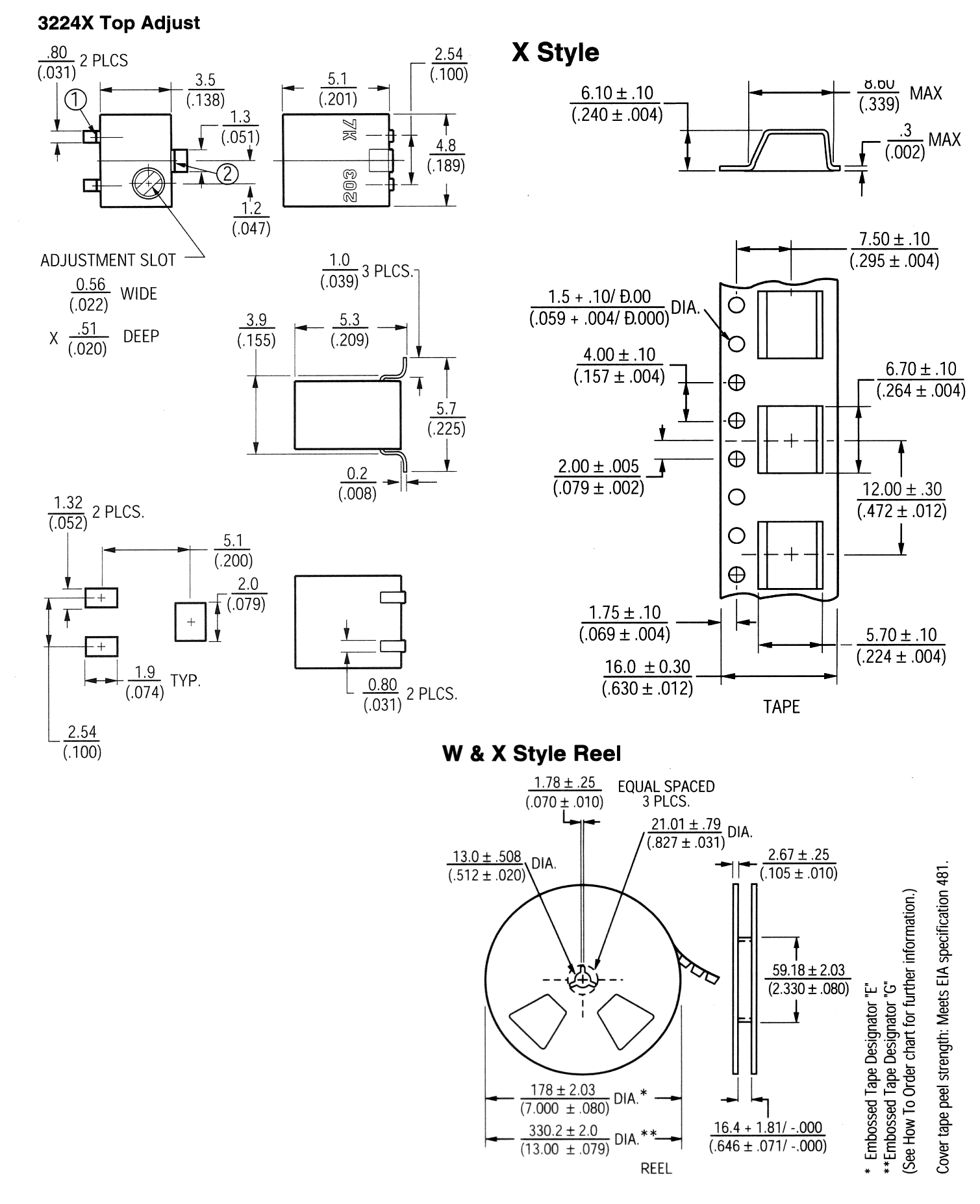

Чертеж
103406 3224X-1-100 10 Ом
103408 3224X-1-200 20 Ом
103410 3224X-1-500 50 Ом
103413 3224X-1-101 100 Ом
103415 3224X-1-201 200 Ом
103417 3224X-1-501 500 Ом
103419 3224X-1-102 1 кОм
103421 3224X-1-202 2 кОм
103423 3224X-1-502 5 кОм
103425 3224X-1-103 10 кОм
103427 3224X-1-203 20 кОм
103429 3224X-1-253 25 кОм
103431 3224X-1-503 50 кОм
103433 3224X-1-104 100 кОм
103436 3224X-1-204 200 кОм
103438 3224X-1-254 250 кОм
103440 3224X-1-504 500 кОм
103442 3224X-1-105 1 МОм
103444 3224X-1-205 2 МОм



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
