Подстроечные резисторы (потенциометры)

Подстроечные резисторы (потенциометры) серии 3266P/W/X/Y/Z

Электрические параметры:
Диапазон сопротивлений 10 Ohm -2 MOhm
Допуск ±5%; ±10%
Абсолютное минимальное сопротивление ≤1 Ohm or 1%R
Изменение контактного сопротивления CRV≤3% or 5 Ohm
Сопротивление изоляции R1 ≥ 1 GOhm (100V AC)
Выдерживаемое напряжение 500V AC
Количество оборотов 12
Экологические параметры:
Номинальная мощность 0,25W@70°С, 0W@150°С
Диапазон температур -55°С...+150°С
Температурный коэффициент ±100ppm/°С
Изменение температуры -55°С, 30min, +150°С, 30min, 5 cycles
DR ≤ 5%R
D(Uab/Uac) ≤ 5%
Вибрация 10 - 500 Hz, 0,75 mm, 6h
DR ≤ 5%R
D(Uab/Uac) ≤ 7.5%
Удар 390m/s², 4000 cycles
DR  ≤ 5%R
Электрическая выносливость at 70°С@0,25W, 1000h,
CRV ≤ 3% or 5 Ohm
DR ≤ 10%R
Вращение 200 cycles
CRV ≤ 3% or 5 Ohm
DR ≤ 10%R
Физические параметры:
Пусковой момент ≤35mN/m
Воспламеняемость UL 94V-0



Потенциометры серии 3266P

Внешний вид Код товара Марка Сопротивление

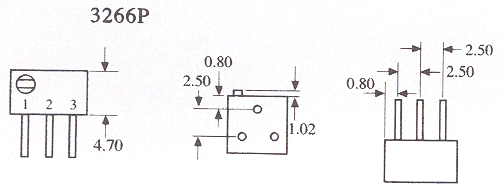

Потенциометры серии 3266P

Чертеж
160887 3266P-1-100 10 Ом
63652 3266P-1-101 100 Ом
63675 3266P-1-102 1 кОм
63672 3266P-1-103 10 кОм
63667 3266P-1-104 100 кОм
63679 3266P-1-105 1 МОм
160888 3266P-1-200 20 Ом
63657 3266P-1-201 200 Ом
63694 3266P-1-202 2 кОм
63689 3266P-1-203 20 кОм
63684 3266P-1-204 200 кОм
160889 3266P-1-205 2 МОм
160890 3266P-1-253 25 кОм
160892 3266P-1-254 250 кОм
160893 3266P-1-500 50 Ом
63662 3266P-1-501 500 Ом
63708 3266P-1-502 5 кОм
63704 3266P-1-503 50 кОм
63699 3266P-1-504 500 кОм



Потенциометры серии 3266W

Внешний вид Код товара Марка Сопротивление

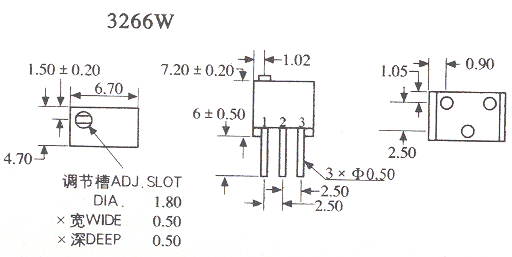

Потенциометры серии 3266W

Чертеж
39702 3266W-1-100 10 Ом
63653 3266W-1-101 100 Ом
63207 3266W-1-102 1 кОм
63208 3266W-1-103 10 кОм
63668 3266W-1-104 100 кОм
63680 3266W-1-105 1 МОм
160894 3266W-1-200 20 Ом
63658 3266W-1-201 200 Ом
63695 3266W-1-202 2 кОм
63690 3266W-1-203 20 кОм
63685 3266W-1-204 200 кОм
160895 3266W-1-205 2 МОм
160896 3266W-1-253 25 кОм
160897 3266W-1-254 250 кОм
136875 3266W-1-500 50 Ом
63663 3266W-1-501 500 Ом
63709 3266W-1-502 5 кОм
63705 3266W-1-503 50 кОм
63700 3266W-1-504 500 кОм



Потенциометры серии 3266X

Внешний вид Код товара Марка Сопротивление

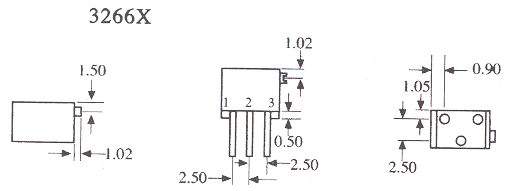

Потенциометры серии 3266X

Чертеж
12929 3266X-1-100 10 Ом
63654 3266X-1-101 100 Ом
63676 3266X-1-102 1 кОм
63673 3266X-1-103 10 кОм
63669 3266X-1-104 100 кОм
63681 3266X-1-105 1 МОм
13001 3266X-1-200 20 Ом
63659 3266X-1-201 200 Ом
63696 3266X-1-202 2 кОм
63691 3266X-1-203 20 кОм
63686 3266X-1-204 200 кОм
14229 3266X-1-205 2 МОм
15728 3266X-1-253 25 кОм
17867 3266X-1-254 250 кОм
17901 3266X-1-500 50 Ом
63664 3266X-1-501 500 Ом
63710 3266X-1-502 5 кОм
63706 3266X-1-503 50 кОм
63701 3266X-1-504 500 кОм



Потенциометры серии 3266Y

Внешний вид Код товара Марка Сопротивление

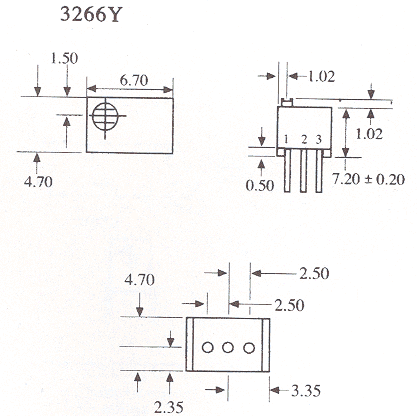

Потенциометры серии 3266Y

Чертеж
18731 3266Y-1-100 10 Ом
63655 3266Y-1-101 100 Ом
63677 3266Y-1-102 1 кОм
59905 3266Y-1-103 10 кОм
63670 3266Y-1-104 100 кОм
63682 3266Y-1-105 1 МОм
19172 3266Y-1-200 20 Ом
63660 3266Y-1-201 200 Ом
63697 3266Y-1-202 2 кОм
63692 3266Y-1-203 20 кОм
63687 3266Y-1-204 200 кОм
166524 3266Y-1-205 2 МОм
120906 3266Y-1-253 25 кОм
179038 3266Y-1-254 250 кОм
179088 3266Y-1-500 50 Ом
63665 3266Y-1-501 500 Ом
63711 3266Y-1-502 5 кОм
59906 3266Y-1-503 50 кОм
63702 3266Y-1-504 500 кОм



Потенциометры серии 3266Z

Внешний вид Код товара Марка Сопротивление

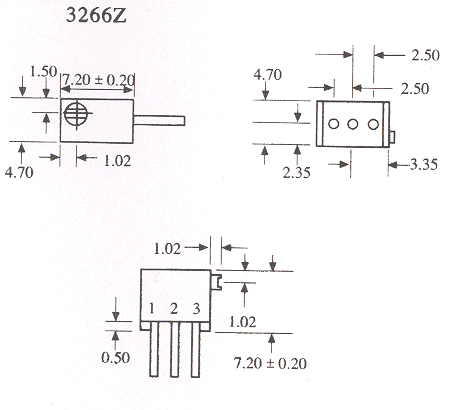

Потенциометры серии 3266Z

Чертеж
179114 3266Z-1-100 10 Ом
63656 3266Z-1-101 100 Ом
63678 3266Z-1-102 1 кОм
63674 3266Z-1-103 10 кОм
63671 3266Z-1-104 100 кОм
63683 3266Z-1-105 1 МОм
179672 3266Z-1-200 20 Ом
63661 3266Z-1-201 200 Ом
63698 3266Z-1-202 2 кОм
63693 3266Z-1-203 20 кОм
63688 3266Z-1-204 200 кОм
179673 3266Z-1-205 2 МОм
179674 3266Z-1-253 25 кОм
179675 3266Z-1-254 250 кОм
179676 3266Z-1-500 50 Ом
63666 3266Z-1-501 500 Ом
63712 3266Z-1-502 5 кОм
63707 3266Z-1-503 50 кОм
63703 3266Z-1-504 500 кОм



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
