Подстроечные резисторы (потенциометры)

Подстроечные резисторы (потенциометры) серии 3299P/W/X/Y/Z

Электрические параметры:
Диапазон сопротивлений 10 Ohm - 2 MOhm
Допуск ±10%
Абсолютное минимальное сопротивление 2 Ohm or 1%R
Изменение сопротивления на контактах 1%R or 3 Ohm
Регулируемость: Напряжение ±0,01%
Сопротивление ±0,05%
Сопротивление изоляции 500V DC 1 MOhm min.

Диэлектическая прочность

уровень моря 900V AC
70000ft 350V AC
Количество оборотов 25
Экологические параметры:
Номинальная мощность 70°C 0,5W
125°C 0W
Диапазон температур -55..+125°C
Температурный коэффициент ±100 ppm/°C
Испытание уплотнения 85°C
Влагостойкость MIL-STD-202 96h (2% DTR, 10MOhm IR)
Удар 100 G (±1%DTR; ±1%DVR)
Вибрация 20 G (±1%DTR; ±1%DVR)
Нагрузка 1000h, 0.5W&70°C (±3%DTR; ±3% or 3 Ohm)
Ресурс вращения 200 cycles ( 4%DTR ±3% or 3 Ohm)
Физические параметры:
Вращающий момент 3 oz -in max.
Терминалы пайка выводов
Воспламеняемость UL 94V-0



Потенциометры серии 3299P

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3299P

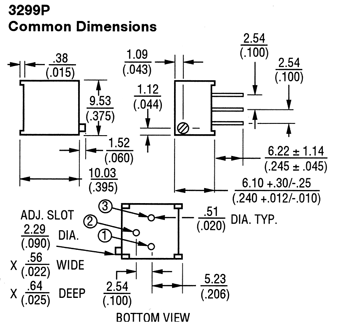

Чертеж
88281 3299P-1-100LF 10 Ом
103352 3299P-1-200LF 20 Ом
103369 3299P-1-500LF 50 Ом
100032 3299P-1-101LF 100 Ом
103354 3299P-1-201LF 200 Ом
103371 3299P-1-501LF 500 Ом
103344 3299P-1-102LF 1 кОм
103356 3299P-1-202LF 2 кОм
103373 3299P-1-502LF 5 кОм
103346 3299P-1-103LF 10 кОм
103358 3299P-1-203LF 20 кОм
103364 3299P-1-253LF 25 кОм
103375 3299P-1-503LF 50 кОм
103348 3299P-1-104LF 100 кОм
103360 3299P-1-204LF 200 кОм
103367 3299P-1-254LF 250 кОм
103377 3299P-1-504LF 500 кОм
103350 3299P-1-105LF 1 МОм
103362 3299P-1-205LF 2 МОм



Потенциометры серии 3299W

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3299W

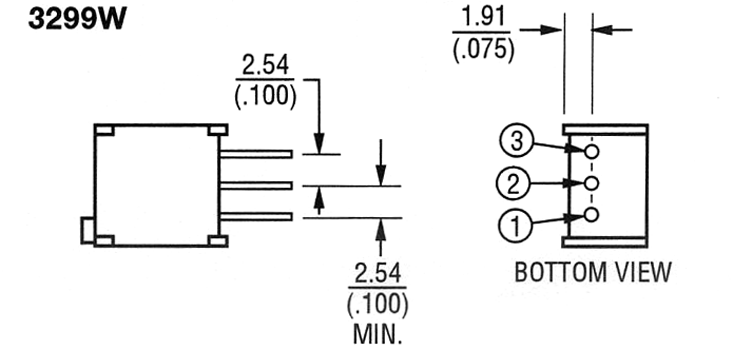

Чертеж
103379 3299W-1-100LF 10 Ом
74740 3299W-1-200LF 20 Ом
75021 3299W-1-500LF 50 Ом
36239 3299W-1-101LF 100 Ом
74763 3299W-1-201LF 200 Ом
75022 3299W-1-501LF 500 Ом
36280 3299W-1-102LF 1 кОм
75014 3299W-1-202LF 2 кОм
75023 3299W-1-502LF 5 кОм
40350 3299W-1-103LF 10 кОм
75015 3299W-1-203LF 20 кОм
75019 3299W-1-253LF 25 кОм
75024 3299W-1-503LF 50 кОм
73740 3299W-1-104LF 100 кОм
75016 3299W-1-204LF 200 кОм
75020 3299W-1-254LF 250 кОм
75026 3299W-1-504LF 500 кОм
74728 3299W-1-105LF 1 МОм
75018 3299W-1-205LF 2 МОм



Потенциометры серии 3299X

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3299X

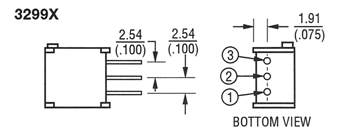

Чертеж
75027 3299X-1-100LF 10 Ом
75110 3299X-1-200LF 20 Ом
76201 3299X-1-500LF 50 Ом
75028 3299X-1-101LF 100 Ом
75111 3299X-1-201LF 200 Ом
76202 3299X-1-501LF 500 Ом
75029 3299X-1-102LF 1 кОм
75843 3299X-1-202LF 2 кОм
76203 3299X-1-502LF 5 кОм
75030 3299X-1-103LF 10 кОм
23100 3299X-1-203LF 20 кОм
76199 3299X-1-253LF 25 кОм
76204 3299X-1-503LF 50 кОм
75031 3299X-1-104LF 100 кОм
87293 3299X-1-204LF 200 кОм
76200 3299X-1-254LF 250 кОм
76205 3299X-1-504LF 500 кОм
75032 3299X-1-105LF 1 МОм
81650 3299X-1-205LF 2 МОм



Потенциометры серии 3299Y

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3299Y

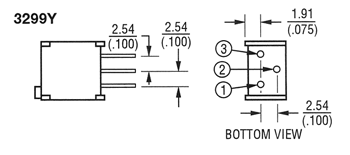

Чертеж
76206 3299Y-1-100LF 10 Ом
46873 3299Y-1-200LF 20 Ом
95825 3299Y-1-500LF 50 Ом
76207 3299Y-1-101LF 100 Ом
36787 3299Y-1-201LF 200 Ом
95827 3299Y-1-501LF 500 Ом
76481 3299Y-1-102LF 1 кОм
48629 3299Y-1-202LF 2 кОм
95829 3299Y-1-502LF 5 кОм
76483 3299Y-1-103LF 10 кОм
48630 3299Y-1-203LF 20 кОм
95821 3299Y-1-253LF 25 кОм
95831 3299Y-1-503LF 50 кОм
76495 3299Y-1-104LF 100 кОм
48801 3299Y-1-204LF 200 кОм
95823 3299Y-1-254LF 250 кОм
95833 3299Y-1-504LF 500 кОм
56707 3299Y-1-105LF 1 МОм
48802 3299Y-1-205LF 2 МОм



Потенциометры серии 3299Z

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3299Z

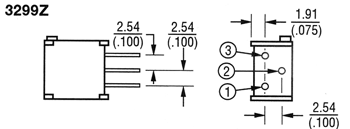

Чертеж
95835 3299Z-1-100LF 10 Ом
95837 3299Z-1-200LF 20 Ом
95839 3299Z-1-500LF 50 Ом
95841 3299Z-1-101LF 100 Ом
95843 3299Z-1-201LF 200 Ом
95845 3299Z-1-501LF 500 Ом
95847 3299Z-1-102LF 1 кОм
95849 3299Z-1-202LF 2 кОм
95851 3299Z-1-502LF 5 кОм
95853 3299Z-1-103LF 10 кОм
95855 3299Z-1-203LF 20 кОм
95857 3299Z-1-253LF 25 кОм
95859 3299Z-1-503LF 50 кОм
95861 3299Z-1-104LF 100 кОм
95863 3299Z-1-204LF 200 кОм
95865 3299Z-1-254LF 250 кОм
95867 3299Z-1-504LF 500 кОм
95869 3299Z-1-105LF 1 МОм
96081 3299Z-1-205LF 2 МОм



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
