Подстроечные резисторы (потенциометры)

Потенциометры керамические подстроечные для поверхностного (SMD) монтажа серии 3303W/C

Электрические параметры:
Диапазон сопротивлений 100 Ohm -1 MOhm
Допуск ±25%
Абсолютное минимальное сопротивление

≤20 Ohm при R≤1kOhm
≤2%TR при R>1kOhm

Изменение контактного сопротивлени ≤5%
Угол поворота 260° ±20°
Экологические параметры:
Сопротивление пайке 260°С, 10sec., TRS max± 5%
Номинальная мощность 0,15W@70°С
Диапазон температур -40°С...+125°С
Температурный коэффициент ±250ppm/°С
Влажность 90% RH 500h
Электрическая выносливость 500h at 70°С
TRS ± 5%
Ресурс вращения 20 cycles
TRS ± 15%
Физические параметры:
Вращение 20-200 g-cm max.



Потенциометры серии 3303W

Внешний вид Код товара Марка Сопротивление

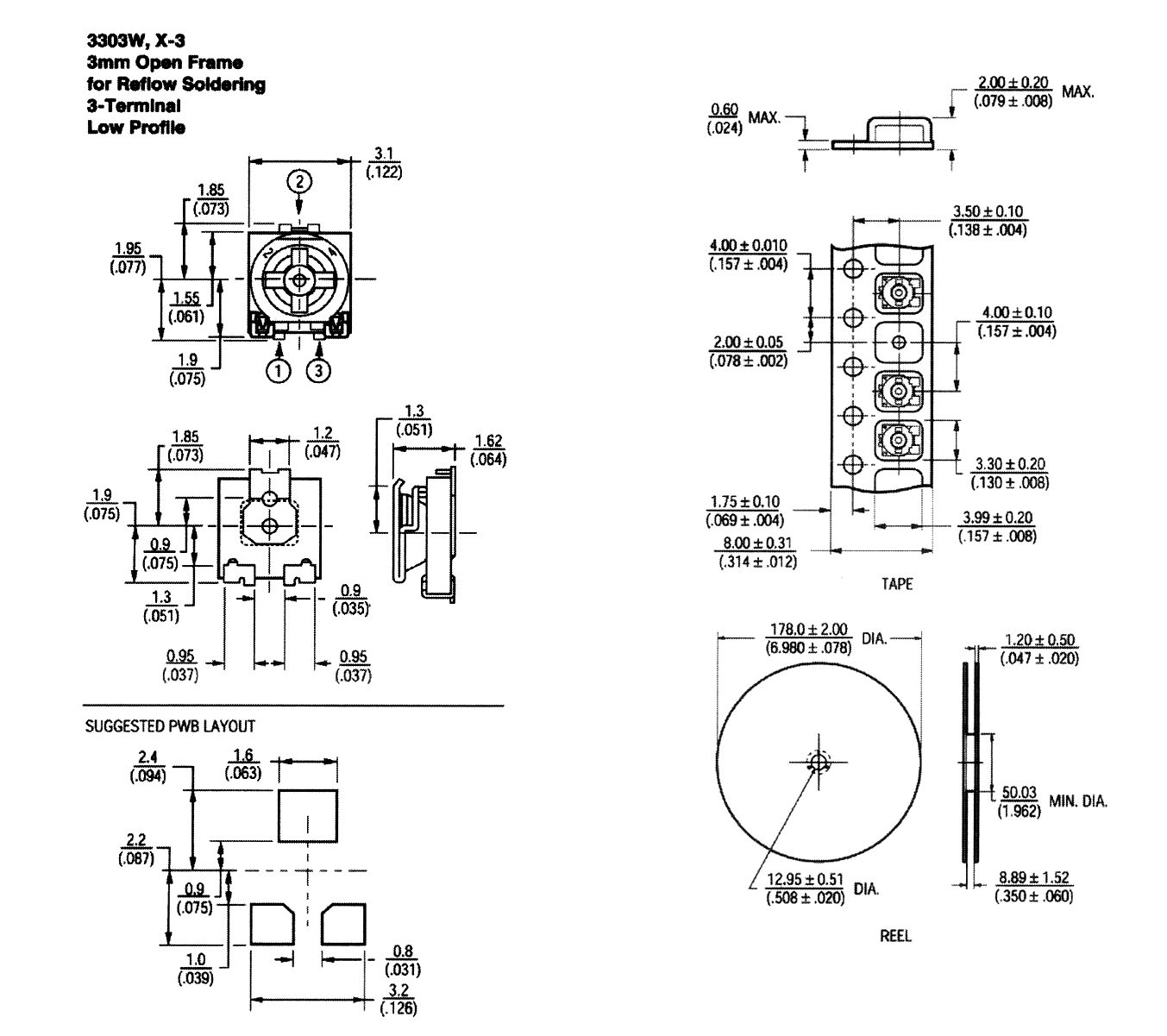

Потенциометры серии 3303W

Чертеж
148112 3303W-1-101 100 Ом
148113 3303W-1-201 200 Ом
148114 3303W-1-501 500 Ом
148115 3303W-1-102 1 кОм
148116 3303W-1-202 2 кОм
148117 3303W-1-502 5 кОм
148118 3303W-1-103 10 кОм
148119 3303W-1-203 20 кОм
148120 3303W-1-503 50 кОм
148121 3303W-1-104 100 кОм
148122 3303W-1-204 200 кОм
148123 3303W-1-504 500 кОм
148124 3303W-1-105 1 МОм



Потенциометры серии 3303C

Внешний вид Код товара Марка Сопротивление

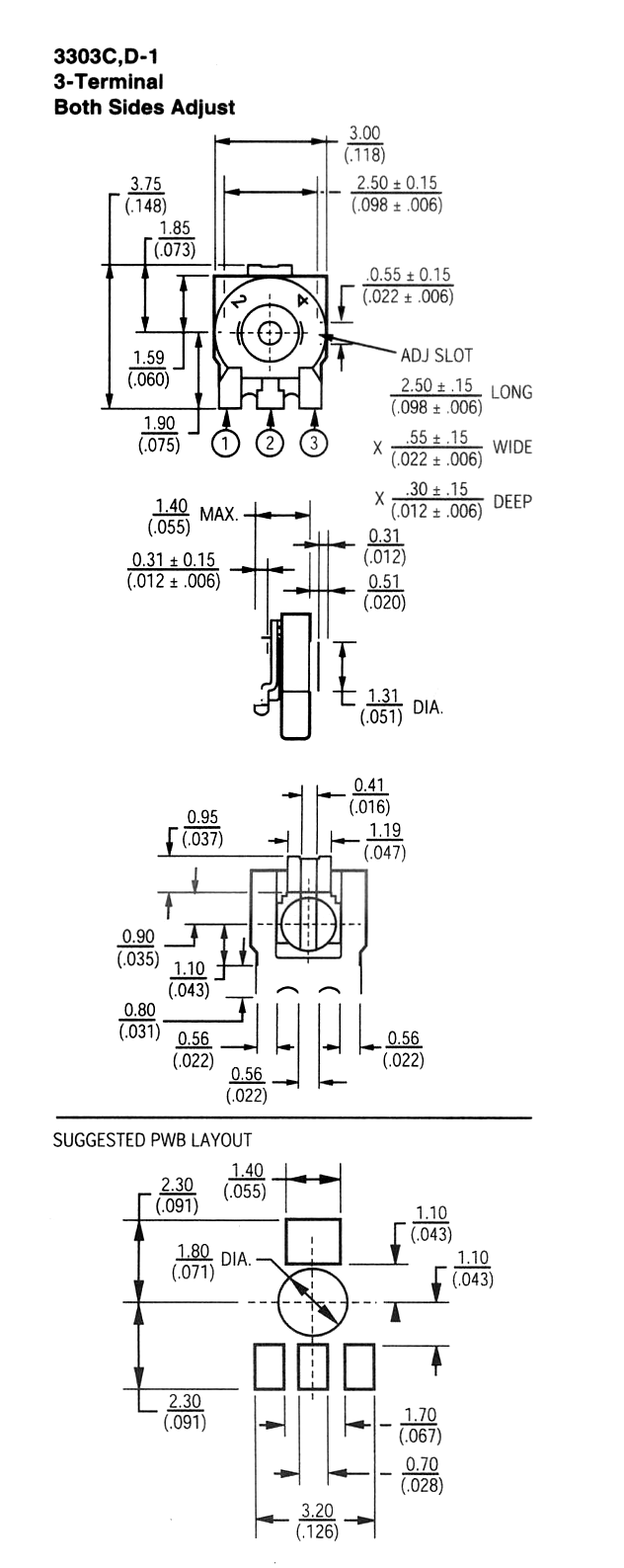

Потенциометры серии 3303C

Чертеж
148125 3303C-1-101 100 Ом
148126 3303C-1-201 200 Ом
148127 3303C-1-501 500 Ом
148128 3303C-1-102 1 кОм
148129 3303C-1-202 2 кОм
148130 3303C-1-502 5 кОм
148131 3303C-1-103 10 кОм
148132 3303C-1-203 20 кОм
148133 3303C-1-503 50 кОм
148134 3303C-1-104 100 кОм
148135 3303C-1-204 200 кОм
148136 3303C-1-504 500 кОм
148137 3303C-1-105 1 МОм





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
