Подстроечные резисторы (потенциометры)

Потенциометры керамические подстроечные для поверхностного (SMD) монтажа серии 3314J/R/G/H

Электрические параметры:
Диапазон сопротивлений 10 Ohm -2 MOhm
Допуск ±5%; ±10%
Абсолютное минимальное сопротивление ≤2 Ohm or 1%R
Изменение контактного сопротивления ≤3 Ohm or 3%
Сопротивление изоляции R1 ≥ 1 GOhm (500V AC)
Выдерживаемое напряжение 707V AC
Угол поворота 250°
Экологические параметры:
Номинальная мощность 0,25W@70°С, 0W@150°С
Диапазон температур -55°С...+125°С
Температурный коэффициент ±100ppm/°С
Изменение температуры -55°С, 30min, +125°С, 30min, 5 cycles
DR ≤ 5%R
D(Uab/Uac) ≤ 5%
Вибрация 10 - 500Hz, 0,75mm, 6h
DR ≤ 5%R
D(Uab/Uac) ≤ 7.5%R
Удар 390m/s², 4000 cycles
DR ≤ 5%R
Электрическая выносливость at 70°С@0,25W,1000h
CRV ≤ 3% or 5 Ohm
DR ≤ 10%R
Ресурс вращения 200 cycles
CRV ≤ 3% or 5 Ohm,
DR ≤ 4%R
Физические параметры:
Пусковой момент ≤35mN/m
Воспламеняемость UL 94V-0



Потенциометры серии 3314J

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3314J

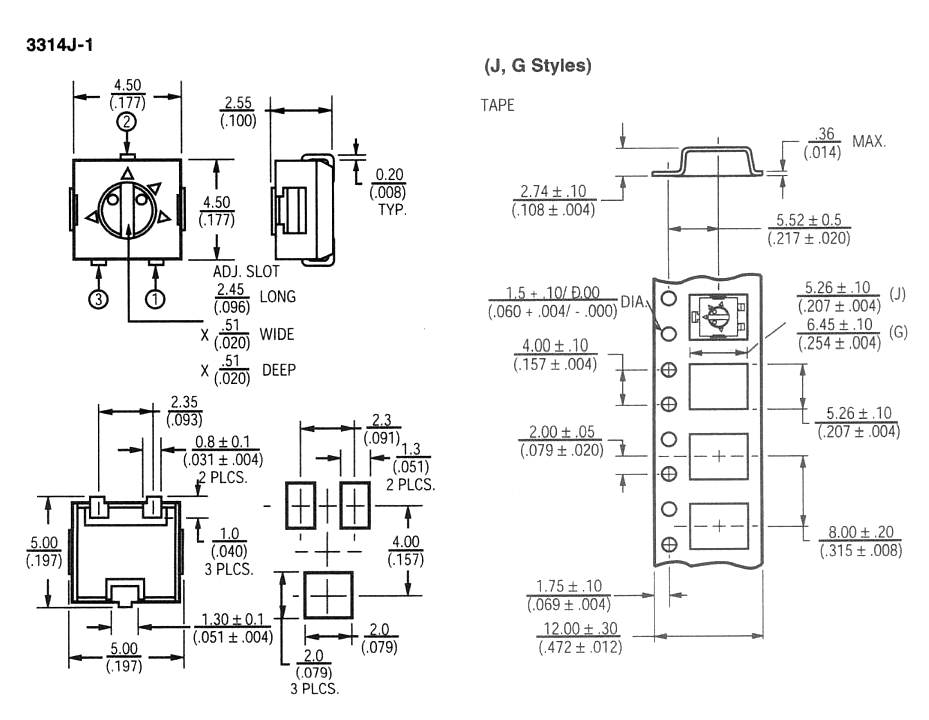

Чертеж
37109 3314J-1-100 10 Ом
37115 3314J-1-200 20 Ом
37123 3314J-1-500 50 Ом
37110 3314J-1-101 100 Ом
37116 3314J-1-201 200 Ом
37124 3314J-1-501 500 Ом
37111 3314J-1-102 1 кОм
37117 3314J-1-202 2 кОм
37125 3314J-1-502 5 кОм
37112 3314J-1-103 10 кОм
37118 3314J-1-203 20 кОм
37121 3314J-1-253 25 кОм
37126 3314J-1-503 50 кОм
37113 3314J-1-104 100 кОм
37119 3314J-1-204 200 кОм
37122 3314J-1-254 250 кОм
37127 3314J-1-504 500 кОм
37114 3314J-1-105 1 МОм
37120 3314J-1-205 2 МОм



Потенциометры серии 3314R

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3314R

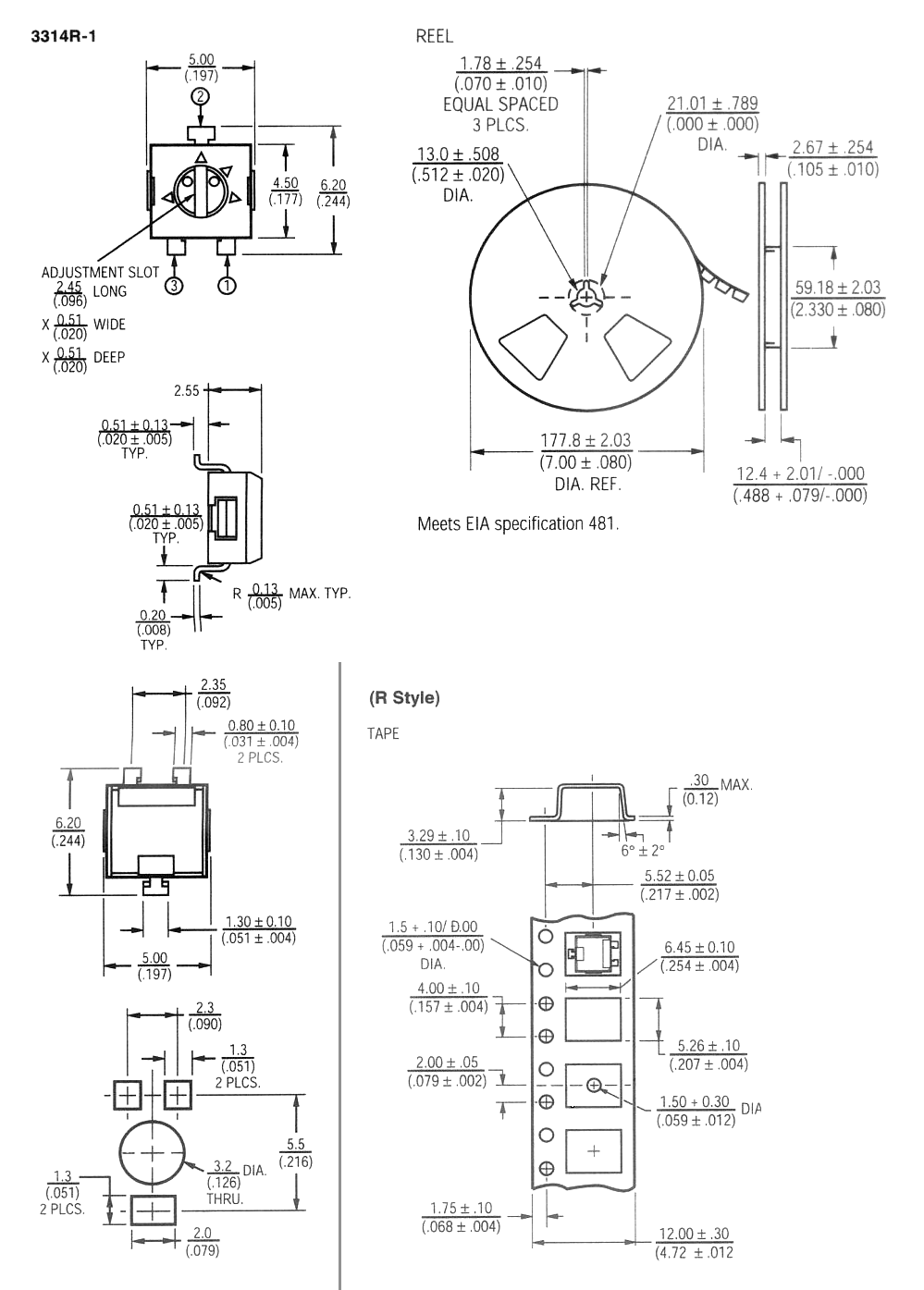

Чертеж
103446 3314R-1-100 10 Ом
103448 3314R-1-200 20 Ом
103450 3314R-1-500 50 Ом
103452 3314R-1-101 100 Ом
103454 3314R-1-201 200 Ом
103456 3314R-1-501 500 Ом
103459 3314R-1-102 1 кОм
103461 3314R-1-202 2 кОм
103463 3314R-1-502 5 кОм
103465 3314R-1-103 10 кОм
103467 3314R-1-203 20 кОм
103469 3314R-1-253 25 кОм
103471 3314R-1-503 50 кОм
103473 3314R-1-104 100 кОм
103475 3314R-1-204 200 кОм
103477 3314R-1-254 250 кОм
103479 3314R-1-504 500 кОм
147719 3314R-1-105 1 МОм
147720 3314R-1-205 2 МОм



Потенциометры серии 3314G

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3314G

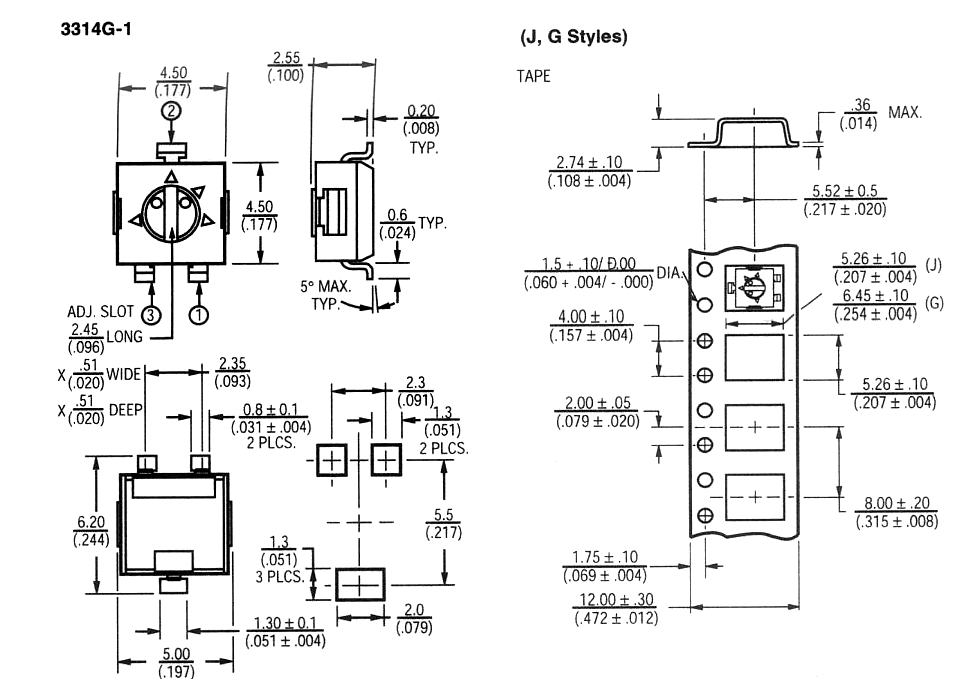

Чертеж
147721 3314G-1-100 10 Ом
147722 3314G-1-200 20 Ом
147723 3314G-1-500 50 Ом
147724 3314G-1-101 100 Ом
147725 3314G-1-201 200 Ом
147726 3314G-1-501 500 Ом
147727 3314G-1-102 1 кОм
147728 3314G-1-202 2 кОм
147902 3314G-1-502 5 кОм
147903 3314G-1-103 10 кОм
147904 3314G-1-203 20 кОм
147905 3314G-1-253 25 кОм
147906 3314G-1-503 50 кОм
147907 3314G-1-104 100 кОм
147908 3314G-1-204 200 кОм
147909 3314G-1-254 250 кОм
147910 3314G-1-504 500 кОм
147911 3314G-1-105 1 МОм
148092 3314G-1-205 2 МОм



Потенциометры серии 3314H

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3314H

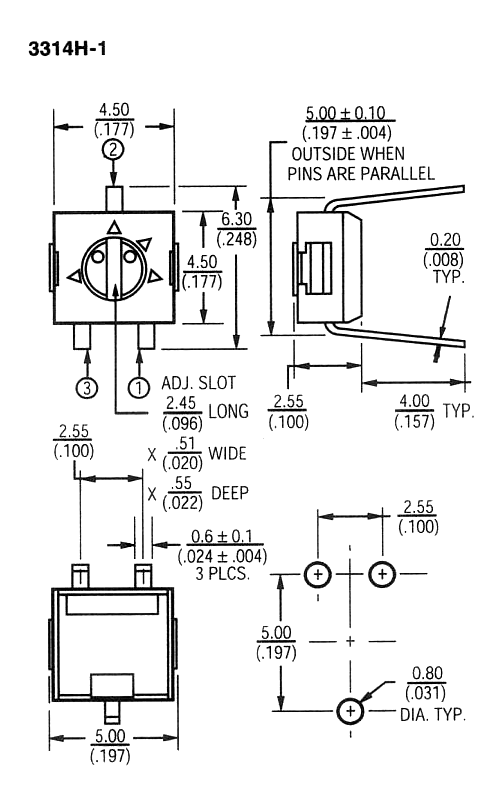

Чертеж
148093 3314H-1-100 10 Ом
148094 3314H-1-200 20 Ом
148095 3314H-1-500 50 Ом
148096 3314H-1-101 100 Ом
148097 3314H-1-201 200 Ом
148098 3314H-1-501 500 Ом
148099 3314H-1-102 1 кОм
148100 3314H-1-202 2 кОм
148101 3314H-1-502 5 кОм
148102 3314H-1-103 10 кОм
148103 3314H-1-203 20 кОм
148104 3314H-1-253 25 кОм
148105 3314H-1-503 50 кОм
148106 3314H-1-104 100 кОм
148107 3314H-1-204 200 кОм
148108 3314H-1-254 250 кОм
148109 3314H-1-504 500 кОм
148110 3314H-1-105 1 МОм
148111 3314H-1-205 2 МОм



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
