Подстроечные резисторы (потенциометры)

Подстроечные резисторы (потенциометры) серии 3360C/P/Y

Электрические параметры:
Диапазон сопротивлений 1 kOhm -1 MOhm
Допуск ±5%; ±20%
Абсолютное минимальное сопротивление ≤2 Ohm
Изменение контактного сопротивления ≤1 Ohm or 1%
Сопротивление изоляции R1 ≥ 1 GOhm
Диэлектрическая прочность 900(sea level) / 350(70000feet) V AC
Выдерживаемое напряжение 200 V AC
Экологические параметры:
Номинальная мощность 0,25W@70°С, 0W@125°С
Диапазон температур -55°С...+125°С
Температурный коэффициент ±1000ppm/°С
Изменение температуры -55°С, 30min, +125°С, 30min, 5 cycles
DR ≤ 5%R, D(Uab/Uac) ≤ 5%
Вибрация

30 Hz, ± 2% TRS max.

Удар 100 G, ± 2% TRS max.
Электрическая выносливость 1000h, ± 10% TRS max.
Влагостойкость MIL-STD-303, method 103, condition B, ±10% TRS max.
Ресурс вращения 50000 cycles, ± 5% TRS max.
Физические параметры:
Пусковой момент 5.65 N-cm (8 oz.-in.)
Угол поворота 310°

Потенциометры серии 3360C

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3360C

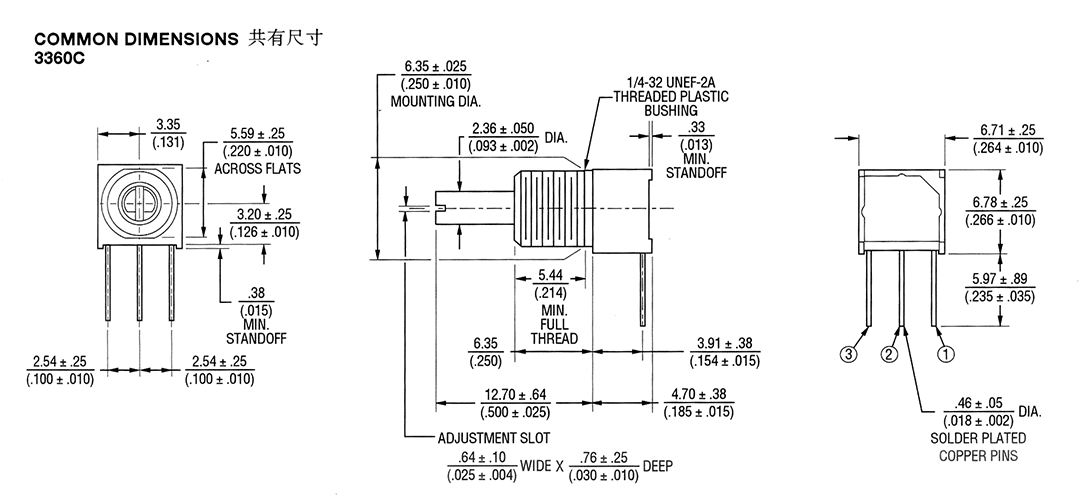

Чертеж
204181 3360C-1-102LF 1 кОм
204182 3360C-1-202LF 2 кОм
95348 3360C-1-502LF 5 кОм
95349 3360C-1-103LF 10 кОм
95350 3360C-1-203LF 20 кОм
95351 3360C-1-503LF 50 кОм
95352 3360C-1-104LF 100 кОм
95353 3360C-1-204LF 200 кОм
95354 3360C-1-504LF 500 кОм
95355 3360C-1-105LF 1 МОм

Потенциометры серии 3360P

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3360P

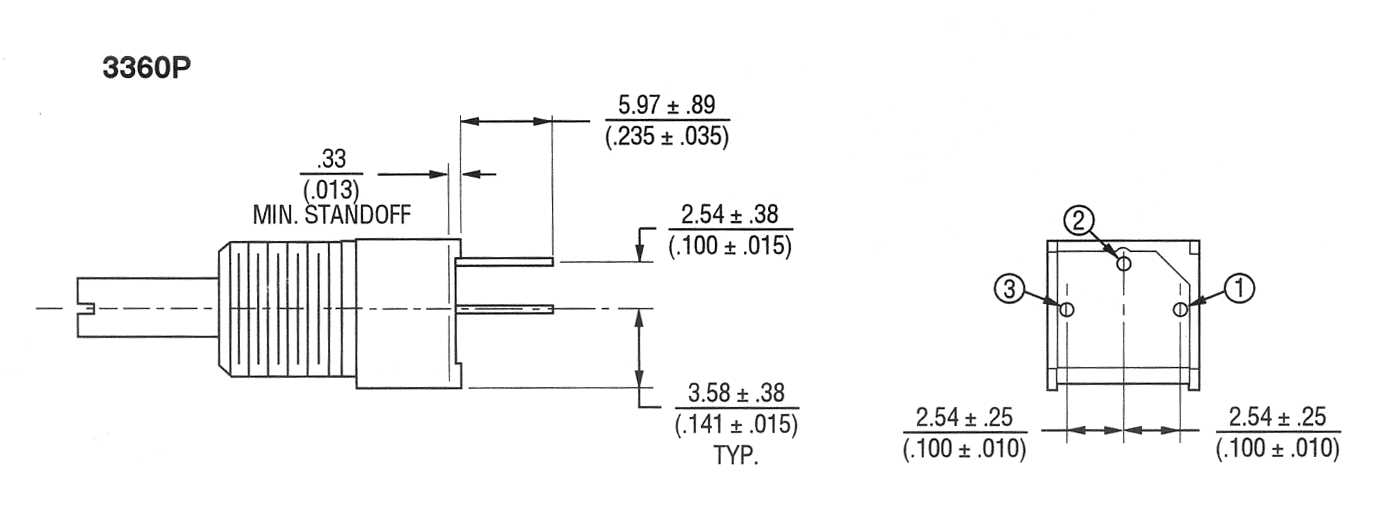

Чертеж
95356 3360P-1-102LF 1 кОм
95357 3360P-1-202LF 2 кОм
95358 3360P-1-502LF 5 кОм
95359 3360P-1-103LF 10 кОм
95360 3360P-1-203LF 20 кОм
95361 3360P-1-503LF 50 кОм
95362 3360P-1-104LF 100 кОм
95363 3360P-1-204LF 200 кОм
95364 3360P-1-504LF 500 кОм
95365 3360P-1-105LF 1 МОм

Потенциометры серии 3360Y

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3360Y

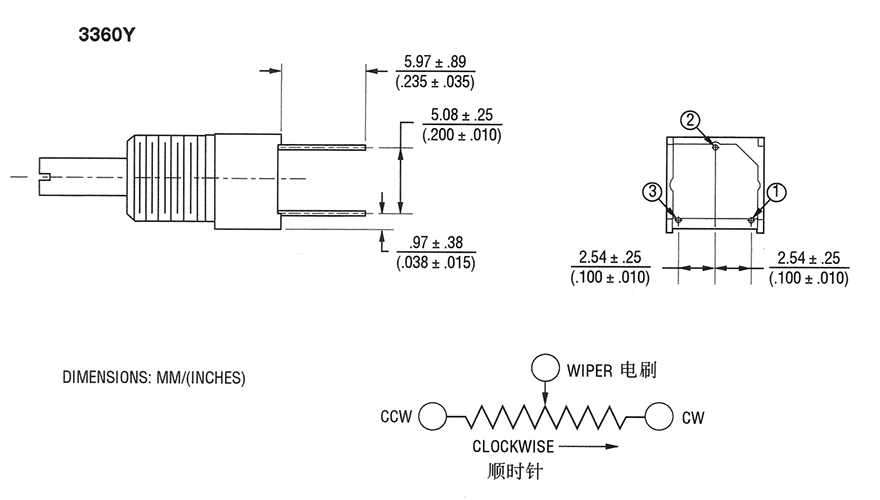

Чертеж
95366 3360Y-1-102LF 1 кОм
95367 3360Y-1-202LF 2 кОм
95368 3360Y-1-502LF 5 кОм
95369 3360Y-1-103LF 10 кОм
95370 3360Y-1-203LF 20 кОм
95371 3360Y-1-503LF 50 кОм
95372 3360Y-1-104LF 100 кОм
95373 3360Y-1-204LF 200 кОм
95374 3360Y-1-504LF 500 кОм
95375 3360Y-1-105LF 1 МОм



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
