Подстроечные резисторы (потенциометры)

Подстроечные резисторы (потенциометры) серии 3386B/H/W/X/F/P

Электрические параметры:
Диапазон сопротивлений 10 Ohm -2 MOhm
Допуск ±5%, ±10%
Абсолютное минимальное сопротивление ≤2 Ohm or 1%R
Изменение контактного сопротивления CRV≤3%
Сопротивление изоляции R1 ≥ 1 GOhm
Выдерживаемое напряжение 600V AC
Угол поворота 300°С
Экологические параметры:
Номинальная мощность 0.5W@70°С, 0W@150°С
Диапазон температур -55°С...+150°С
Температурный коэффициент ±100ppm/°С
Изменение температуры -55°С, 30min, +125°С, 30min, 5 cycles
DR ≤ 5%R
D(Uab/Uac) ≤ 10%
Удар 100m/s², 4000 cycles, R≤2%R
Электрическая выносливость at 70°С@0.5W 1000h
(DR≤10%R, D(Uab/Uac)≤10%, CRV≤3% or 5 Ohm)
Ресурс вращения 200 cycles
(DTR≤10%R, CRV≤1% or 1 Ohm)
Физические параметры:
Пусковой момент ≤35mN*m
Воспламеняемость UL 94V-0

Конструктор серии
3386 W - -1 - 204 T
1 2   3   4 5

1) Серия:
     3386
2) Тип выводов:
     B
     C
     H
     J
     S
     W
     X
     F
     K
     P
3) Стандарт:
     -1
4) Код сопротивления
     XXX: кодовое обозначение потенциометров включает в себя три цифры. Первые две цифры указывают числовое значение сопротивления, а последняя — показатель степени числа 10, на которое умножается первая группа цифр. Например, 204 расшифровывается как 20 умножить на 10 в 4-й степени т.е. 200000 Ом или 200 килоом, 103 — это 10 умножить на 10 в третьей степени т.е. 10000 Ом или 10 килоом
5) *Наличие ручки для ручной настройки (у некоторых моделей)-T
Углеродные подстроечные потенциометры серии PT6




Потенциометры серии 3386B

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3386B

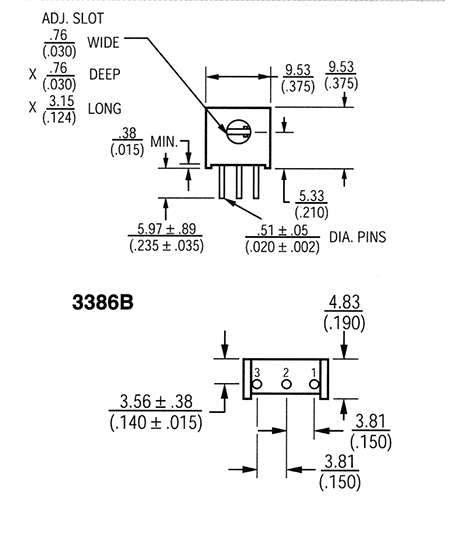

Чертеж
205657 3386B-1-100 10 Ом
205658 3386B-1-200 20 Ом
205659 3386B-1-500 50 Ом
205660 3386B-1-101 100 Ом
205661 3386B-1-201 200 Ом
205662 3386B-1-501 500 Ом
205663 3386B-1-102 1 кОм
205664 3386B-1-202 2 кОм
205665 3386B-1-502 5 кОм
205666 3386B-1-103 10 кОм
205667 3386B-1-203 20 кОм
205668 3386B-1-253 25 кОм
205669 3386B-1-503 50 кОм
205670 3386B-1-104 100 кОм
205671 3386B-1-204 200 кОм
205672 3386B-1-254 250 кОм
205673 3386B-1-504 500 кОм
205674 3386B-1-105 1 МОм
205675 3386B-1-205 2 МОм



Потенциометры серии 3386H

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3386H

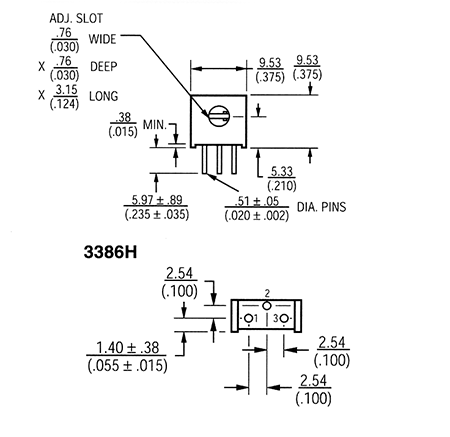

Чертеж
72604 3386H-1-100 10 Ом
72609 3386H-1-200 20 Ом
72617 3386H-1-500 50 Ом
22306 3386H-1-101 100 Ом
72610 3386H-1-201 200 Ом
72618 3386H-1-501 500 Ом
72605 3386H-1-102 1 кОм
72611 3386H-1-202 2 кОм
22583 3386H-1-502 5 кОм
72606 3386H-1-103 10 кОм
72612 3386H-1-203 20 кОм
72615 3386H-1-253 25 кОм
72619 3386H-1-503 50 кОм
72607 3386H-1-104 100 кОм
72613 3386H-1-204 200 кОм
72616 3386H-1-254 250 кОм
205656 3386H-1-504 500 кОм
72608 3386H-1-105 1 МОм
72614 3386H-1-205 2 МОм

Потенциометры серии 3386W

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3386W

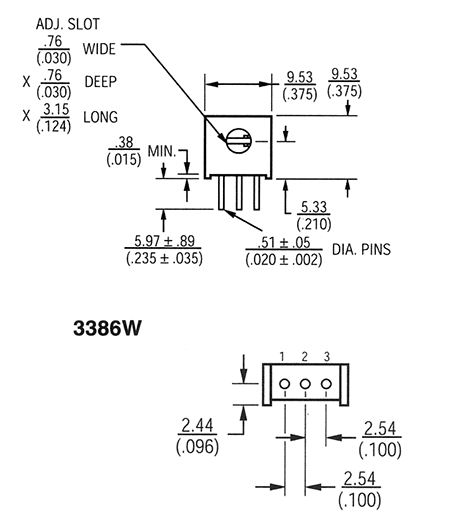

Чертеж
11878 3386W-1-100 10 Ом
11879 3386W-1-200 20 Ом
11908 3386W-1-500 50 Ом
11942 3386W-1-101 100 Ом
11980 3386W-1-201 200 Ом
11880 3386W-1-501 500 Ом
58155 3386W-1-102 1 кОм
17174 3386W-1-202 2 кОм
11738 3386W-1-502 5 кОм
63846 3386W-1-103 10 кОм
63847 3386W-1-203 20 кОм
63848 3386W-1-253 25 кОм
63849 3386W-1-503 50 кОм
63850 3386W-1-104 100 кОм
63851 3386W-1-204 200 кОм
63852 3386W-1-254 250 кОм
63853 3386W-1-504 500 кОм
63854 3386W-1-105 1 МОм
63855 3386W-1-205 2 МОм

Потенциометры серии 3386X

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3386X

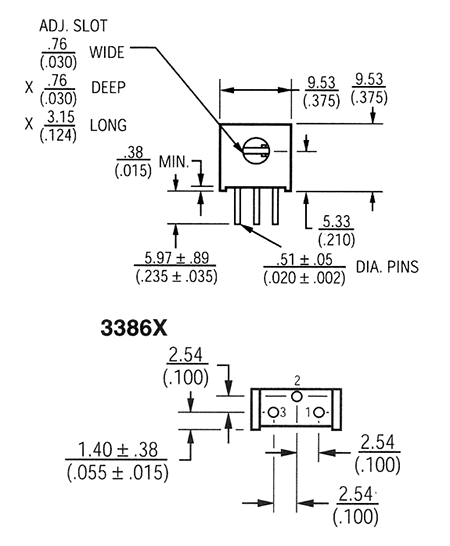

Чертеж
63856 3386X-1-100 10 Ом
63857 3386X-1-200 20 Ом
63858 3386X-1-500 50 Ом
63859 3386X-1-101 100 Ом
63860 3386X-1-201 200 Ом
63861 3386X-1-501 500 Ом
63862 3386X-1-102 1 кОм
63863 3386X-1-202 2 кОм
63864 3386X-1-502 5 кОм
63865 3386X-1-103 10 кОм
63866 3386X-1-203 20 кОм
63867 3386X-1-253 25 кОм
63868 3386X-1-503 50 кОм
63869 3386X-1-104 100 кОм
63870 3386X-1-204 200 кОм
63871 3386X-1-254 250 кОм
63872 3386X-1-504 500 кОм
63873 3386X-1-105 1 МОм
63874 3386X-1-205 2 МОм

Потенциометры серии 3386F

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3386F

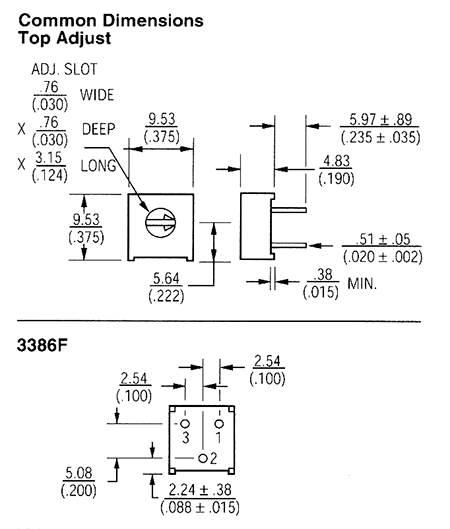

Чертеж
205676 3386F-1-100 10 Ом
205677 3386F-1-200 20 Ом
205678 3386F-1-500 50 Ом
205679 3386F-1-101 100 Ом
205680 3386F-1-201 200 Ом
205681 3386F-1-501 500 Ом
42703 3386F-1-102 1 кОм
42704 3386F-1-202 2 кОм
42705 3386F-1-502 5 кОм
42706 3386F-1-103 10 кОм
125405 3386F-1-203 20 кОм
42707 3386F-1-253 25 кОм
42708 3386F-1-503 50 кОм
42709 3386F-1-104 100 кОм
42710 3386F-1-204 200 кОм
88208 3386F-1-254 250 кОм
122456 3386F-1-504 500 кОм
56390 3386F-1-105 1 МОм
119902 3386F-1-205 2 МОм

Потенциометры серии 3386P

Внешний вид Код товара Марка Сопротивление
Потенциометры серии 3386P

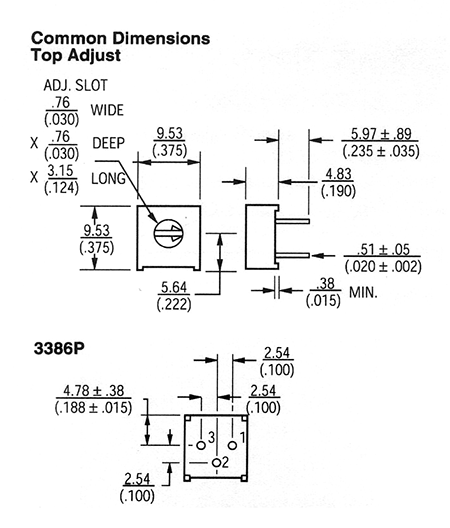

Чертеж
37063 3386P-1-100 10 Ом
37074 3386P-1-200 20 Ом
51681 3386P-1-500 50 Ом
56579 3386P-1-101 100 Ом
56588 3386P-1-201 200 Ом
56589 3386P-1-501 500 Ом
56590 3386P-1-102 1 кОм
56591 3386P-1-202 2 кОм
56592 3386P-1-502 5 кОм
11934 3386P-1-103 10 кОм
11935 3386P-1-203 20 кОм
11936 3386P-1-253 25 кОм
11937 3386P-1-503 50 кОм
11938 3386P-1-104 100 кОм
11939 3386P-1-204 200 кОм
11977 3386P-1-254 250 кОм
11906 3386P-1-504 500 кОм
11940 3386P-1-105 1 МОм
11978 3386P-1-205 2 МОм
