Подстроечные резисторы (потенциометры)

Потенциометры керамические подстроечные для поверхностного (SMD) монтажа серии C3306B

Электрические параметры:
Диапазон сопротивлений 100 Ohm -1 MOhm
Допуск ±25%
Остааточное сопротивление ≤1K, 20Ohm
>1K, 2%
Сопротивление контактов 5% max.
Угол поворота 220° ±20°
Экологические параметры:
Сопротивление пайке 260°С, 10sec., TRS max± 5%
Макс.рабочее напряжение 50V; 0.1W@70°С
Диапазон температур -55°С...+125°С
Температурный коэффициент ±250ppm/°С
Влажность 90% RH 500 h
Электрическая выносливость 1000h at 70°С@0.1W, ±5%
Ресурс вращения ± 15%, 20±2 cycles
Физические параметры:
Условия пайки 260°С± 5°С 10 sec.
Крутящий момент 20-200 g-cm max.

Потенциометры серии C3306B

Внешний вид Код товара Марка Сопротивление
Потенциометры серии C3306

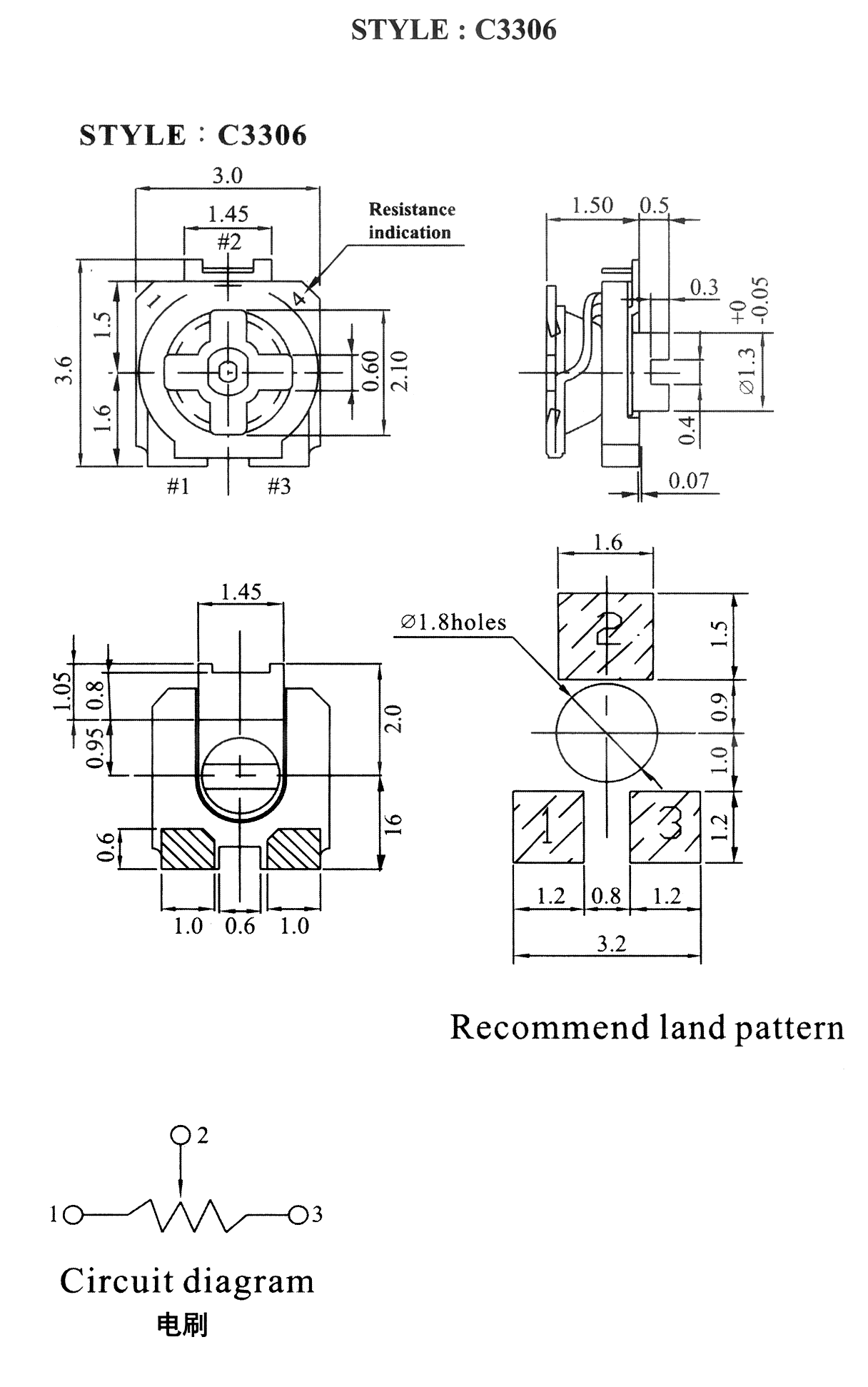

Чертеж
85787 C3306B-101 100 Ом
85788 C3306B-201 200 Ом
85789 C3306B-301 300 Ом
85790 C3306B-501 500 Ом
85791 C3306B-102 1 кОм
85792 C3306B-152 1,5 кОм
85793 C3306B-202 2 кОм
85794 C3306B-302 3 кОм
85795 C3306B-332 3,3 кОм
85796 C3306B-472 4,7 кОм
85797 C3306B-502 5 кОм
85798 C3306B-682 6,8 кОм
85799 C3306B-103 10 кОм
85800 C3306B-153 15 кОм
85801 C3306B-203 20 кОм
85802 C3306B-253 25 кОм
85803 C3306B-303 30 кОм
85804 C3306B-473 47 кОм
85805 C3306B-503 50 кОм
85806 C3306B-683 68 кОм
85807 C3306B-104 100 кОм
85808 C3306B-154 150 кОм
85809 C3306B-204 200 кОм
85810 C3306B-254 250 кОм
85811 C3306B-304 300 кОм
85812 C3306B-474 470 кОм
85813 C3306B-504 500 кОм
85814 C3306B-105 1 МОм



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
