Углеродные подстроечные потенциометры серии PT6-K/M/X/W

Электрические параметры:
Диапазон сопротивлений	220 Ohm-5 MOhm
Допуск	220Ohm-1MOhm: ±20%, 1MOhm-5MOhm: ±30%
Номинальная мощность	0,1W(lin), 0.05W
Остаточное сопротивление	≤ 5.10^-3 Rn (2 Ohm min)
Эквивалентное шумовое сопротивление	≤ 3% Rn (3 Ohm min)
Диапазон температур	-25°С...+70°С
Напряжение	100V DC(lin), 50V DC
Экологические параметры:
Электрическая выносливость	1000h@50°С; 0.1W ±5%
Ресурс вращения	200 cycles @ 10 CMP...15 CMP; ±3% (Rn≤1MOhm)
Температурный коэффициент	±300ppm/°С
Термоциклирование	16h@85°С; 2h@-25°С; ±2,5%
Влажность	500h@40°С @95% HR; ±5%
Вибрация	2h@10Hz...55Hz; ±2%
Физические параметры:
Механическое вращение	235° ±5°
Электрическое вращение	200° ±20°
Крутящий момент	0.2-2 Ncm (0.3-2.7 in-oz)
Остановка крутящего момента	> 4 Ncm (> 5.6 in-oz)

Конструктор серии

PT6	M	-	H	-	204
1	2		3		4

1) Серия:
     PT6
2) Винт:
     K: поперечный паз через отверстие
     M: шестиугольное сквозное отверстие
     X: регулируемый со стороны коллектора
     W: регулируемый со стороны клеммы
3) Метод монтажа:
     H: горизонтальная регулировка
     V: вертикальная регулировка
4) Код сопротивления
     XXX: кодовое обозначение сопротивления включает в себя три цифры. Первые две цифры указывают числовое значение сопротивления, а последняя — показатель степени числа 10, на которое умножается первая группа цифр. Например, 204 расшифровывается как 20 умножить на 10 в 4-й степени т.е. 200000 Ом или 200 килоом, 103 — это 10 умножить на 10 в третьей степени т.е. 10000 Ом или 10 килоом.

220 Ом	500 Ом	1 кОм	2 кОм	5 кОм	10 кОм	20 кОм	50 кОм	100 кОм	200 кОм	500 кОм	1 МОм
221	501	102	202	502	103	203	503	104	204	504	105

Потенциометры серии PT6-M-H

Внешний вид	Код товара	Марка	Сопротивление

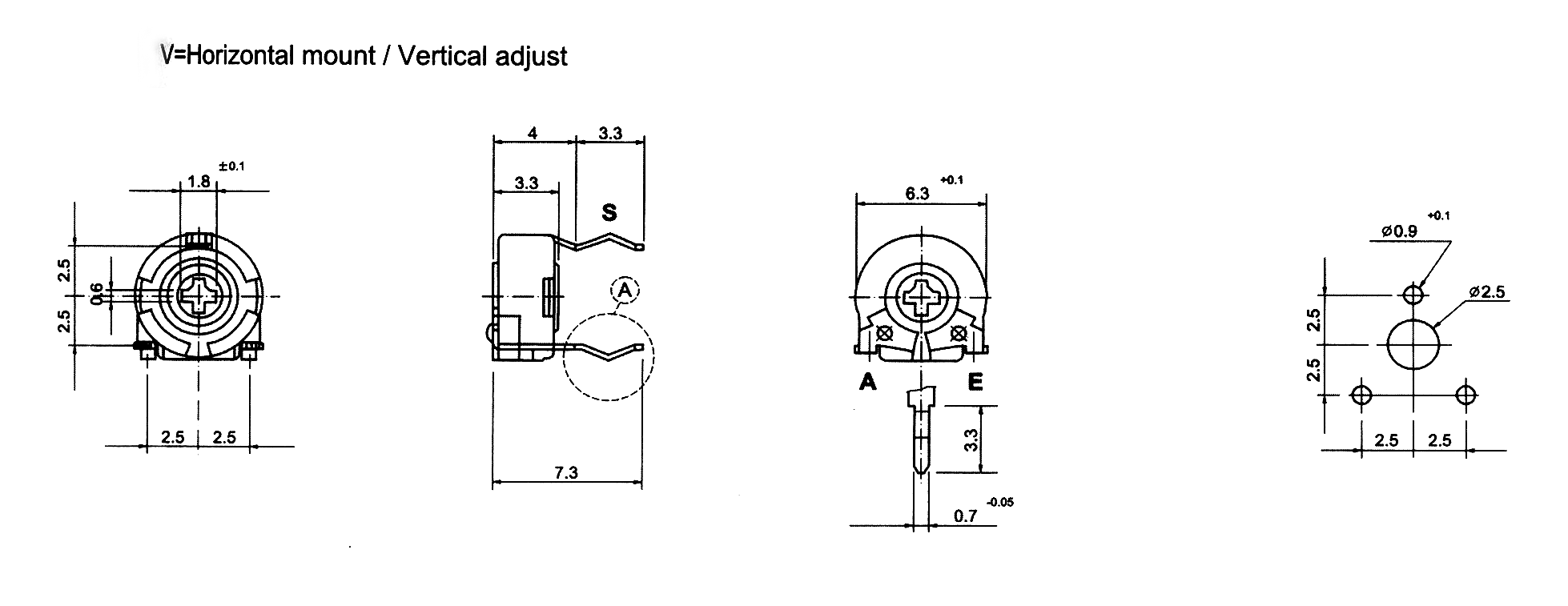

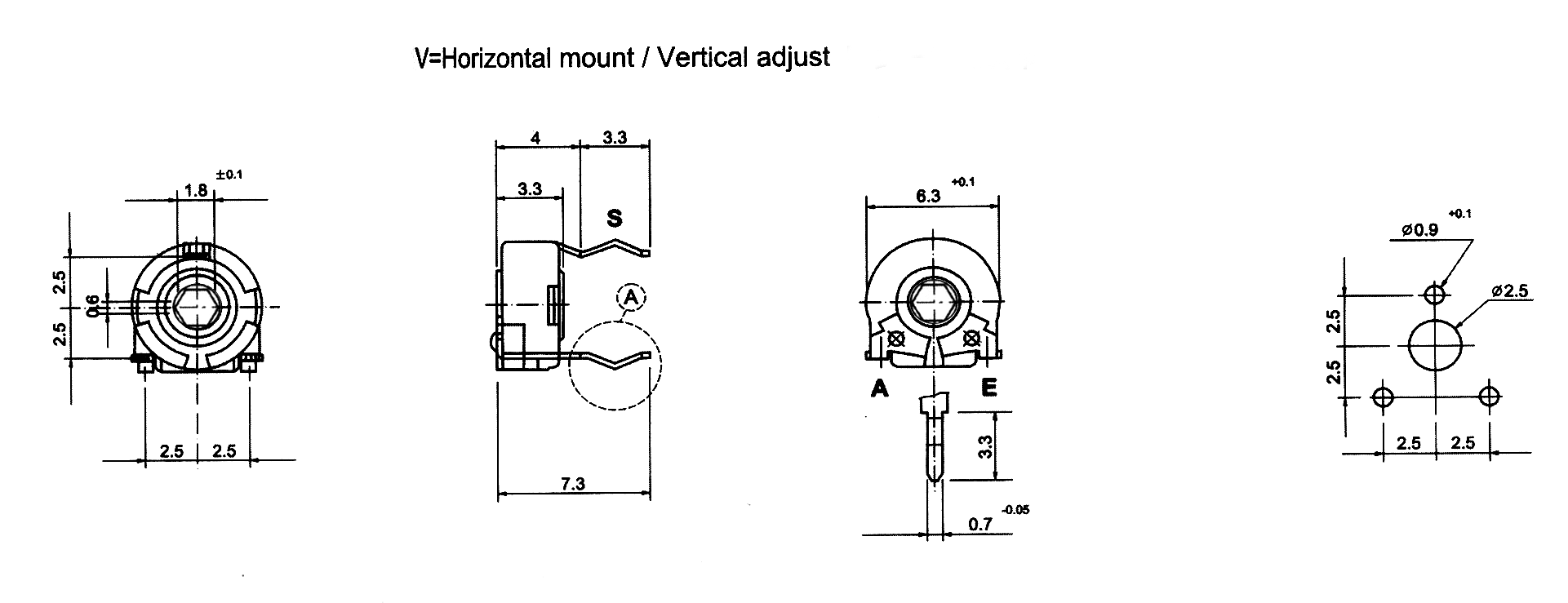

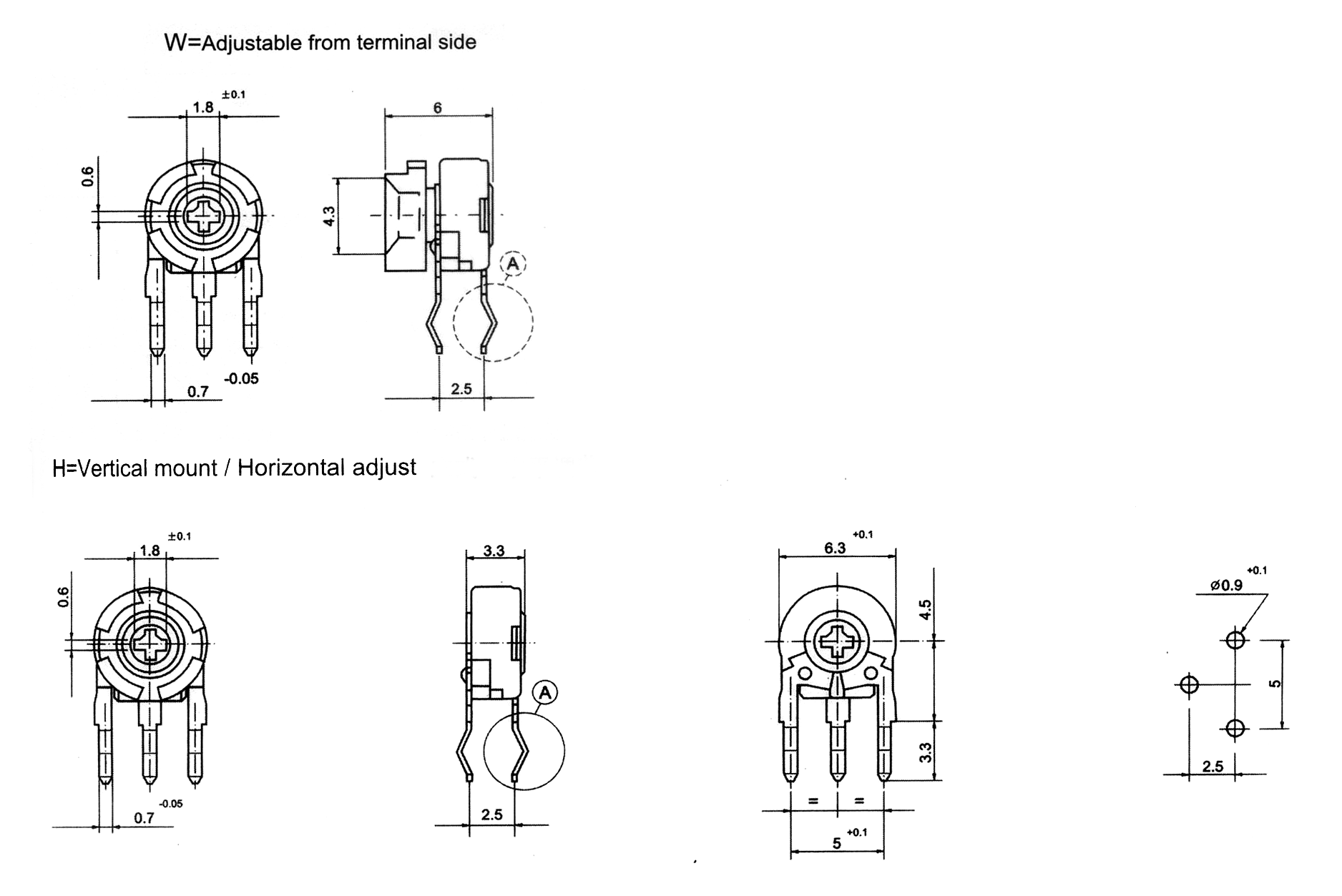

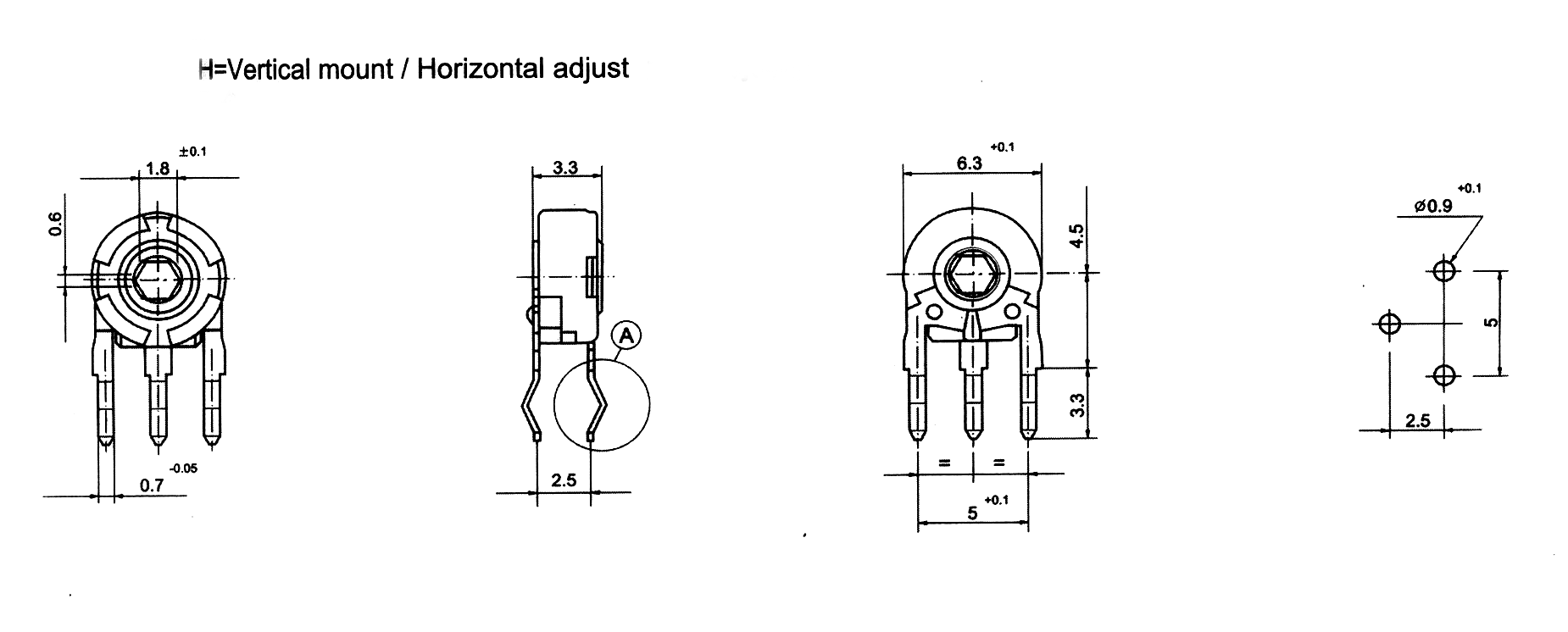

Чертеж	34314	PT6-M-H-221	220 Ом
	34315	PT6-M-H-501	500 Ом
	36563	PT6-M-H-102	1 кОм
	36564	PT6-M-H-202	2 кОм
	36565	PT6-M-H-502	5 кОм
	36566	PT6-M-H-103	10 кОм
	36567	PT6-M-H-203	20 кОм
	36568	PT6-M-H-503	50 кОм
	18866	PT6-M-H-104	100 кОм
	36622	PT6-M-H-204	200 кОм
	36623	PT6-M-H-504	500 кОм
	36624	PT6-M-H-105	1 МОм

Потенциометры серии PT6-M-V

Внешний вид	Код товара	Марка	Сопротивление
Чертеж	85885	PT6-M-V-221	220 Ом
	85886	PT6-M-V-501	500 Ом
	85887	PT6-M-V-102	1 кОм
	85888	PT6-M-V-202	2 кОм
	85889	PT6-M-V-502	5 кОм
	85890	PT6-M-V-103	10 кОм
	85891	PT6-M-V-203	20 кОм
	85892	PT6-M-V-503	50 кОм
	85893	PT6-M-V-104	100 кОм
	85894	PT6-M-V-204	200 кОм
	85895	PT6-M-V-504	500 кОм
	85896	PT6-M-V-105	1 МОм

Потенциометры серии PT6-K-V

Внешний вид	Код товара	Марка	Сопротивление
Чертеж	36625	PT6-K-V-221	220 Ом
	36626	PT6-K-V-501	500 Ом
	36627	PT6-K-V-102	1 кОм
	36628	PT6-K-V-202	2 кОм
	36629	PT6-K-V-502	5 кОм
	36630	PT6-K-V-103	10 кОм
	36631	PT6-K-V-203	20 кОм
	36632	PT6-K-V-503	50 кОм
	36633	PT6-K-V-104	100 кОм
	36186	PT6-K-V-204	200 кОм
	36356	PT6-K-V-504	500 кОм
	202919	PT6-K-V-105	1 МОм

Потенциометры серии PT6-W-H

Внешний вид	Код товара	Марка	Сопротивление
Чертеж	85897	PT6-W-H-221	220 Ом
	85898	PT6-W-H-501	500 Ом
	85899	PT6-W-H-102	1 кОм
	85900	PT6-W-H-202	2 кОм
	85901	PT6-W-H-502	5 кОм
	85902	PT6-W-H-103	10 кОм
	85903	PT6-W-H-203	20 кОм
	85904	PT6-W-H-503	50 кОм
	85905	PT6-W-H-104	100 кОм
	85906	PT6-W-H-204	200 кОм
	85907	PT6-W-H-504	500 кОм
	85908	PT6-W-H-105	1 МОм
