Подстроечные резисторы (потенциометры)

Углеродные подстроечные потенциометры серии TB067/9-A/E/T

Электрические параметры:
Диапазон сопротивлений 100 Ohm -1 MOhm
Допуск ±20%
Абсолютное минимальное сопротивление

< 1K, 30 Ohm > 1K, 5%

Угол поворота 210° ±20°
Экологические параметры:
Максимальное рабочее напряжение

50V, 0,1W@50°С

Диапазон температур -10°С...+70°С
Температурный коэффициент ±1000ppm/°С
Электрическая выносливость 240h 0.1W@50°С
+ 5%..-20%
Ресурс вращения ±15%
Физические параметры:
Условия пайки 230°С..260°С, 3sec
Вращение 20-250 g-cm
Конструктор серии
TB06 7 - E - OD 204
1 2   3   4 5

1) Серия:
     TB06
2) Тип:
     7: горизонтального типа
     9: вертикального типа
3) Терминал для тангажа:
     A
     E
4) Стиль обложки

5) Код сопротивления
     XXX: кодовое обозначение потенциометров включает в себя три цифры. Первые две цифры указывают числовое значение сопротивления, а последняя — показатель степени числа 10, на которое умножается первая группа цифр. Например, 204 расшифровывается как 20 умножить на 10 в 4-й степени т.е. 200000 Ом или 200 килоом, 103 — это 10 умножить на 10 в третьей степени т.е. 10000 Ом или 10 килоом



Потенциометры серии TB067A-OD

Внешний вид Код товара Марка Сопротивление
Потенциометры серии TB067A-OD

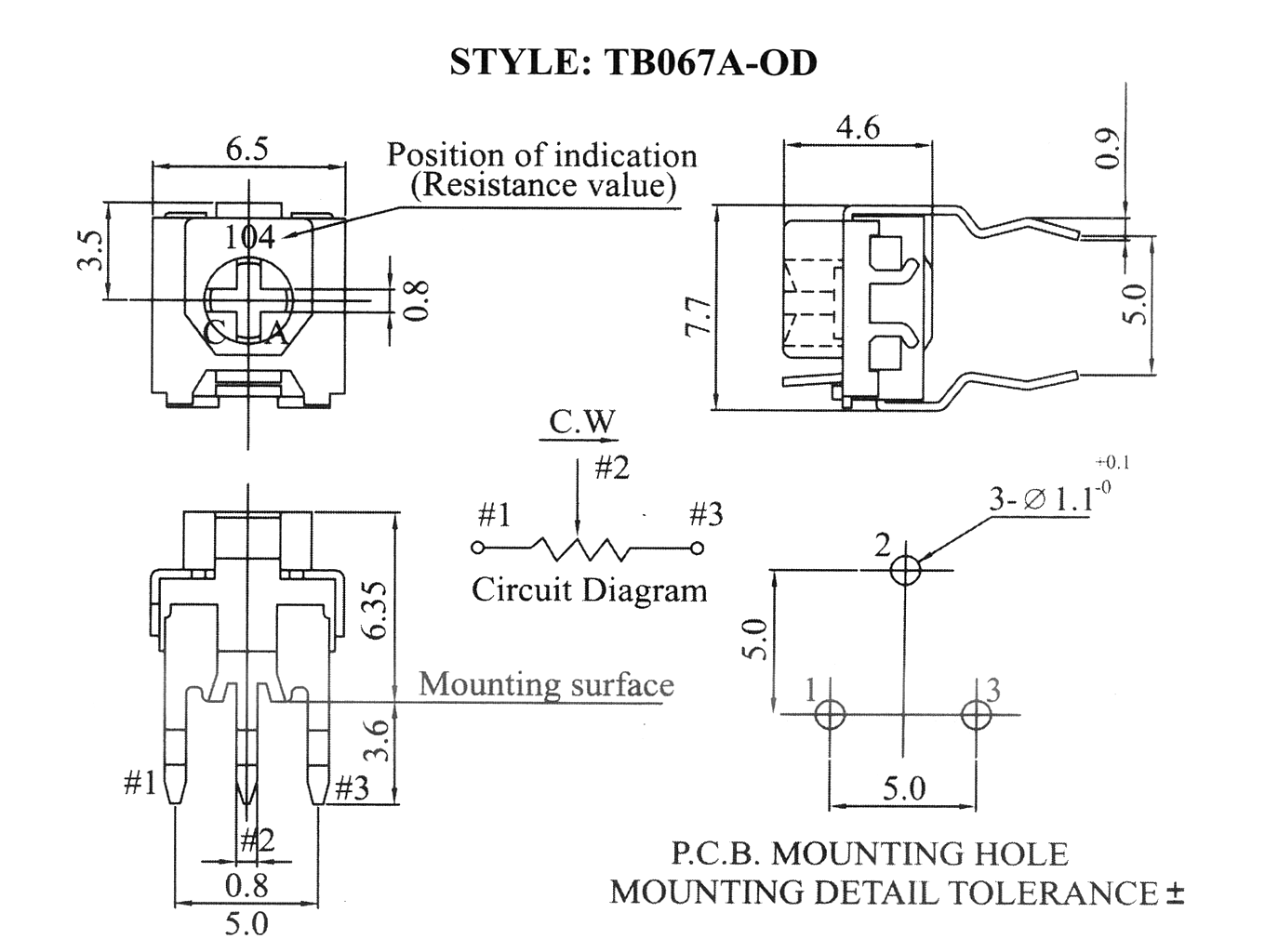

Чертеж
205412 TB067A-OD-101K 100 Ом
205413 TB067A-OD-201K 200 Ом
205414 TB067A-OD-301K 300 Ом
205415 TB067A-OD-501K 500 Ом
205416 TB067A-OD-102K 1 кОм
205417 TB067A-OD-152K 1,5 кОм
205418 TB067A-OD-202K 2 кОм
205419 TB067A-OD-302K 3 кОм
205420 TB067A-OD-332K 3,3 кОм
205421 TB067A-OD-472K 4,7 кОм
205422 TB067A-OD-502K 5 кОм
205423 TB067A-OD-682K 6,8 кОм
205424 TB067A-OD-103K 10 кОм
205425 TB067A-OD-153K 15 кОм
205426 TB067A-OD-203K 20 кОм
205427 TB067A-OD-253K 25 кОм
205428 TB067A-OD-303K 30 кОм
205429 TB067A-OD-473K 47 кОм
205430 TB067A-OD-503K 50 кОм
205431 TB067A-OD-683K 68 кОм
205432 TB067A-OD-104K 100 кОм
205433 TB067A-OD-154K 150 кОм
205434 TB067A-OD-204K 200 кОм
205435 TB067A-OD-254K 250 кОм
205436 TB067A-OD-304K 300 кОм
205437 TB067A-OD-474K 470 кОм
205438 TB067A-OD-504K 500 кОм
205439 TB067A-OD-105K 1 МОм

Потенциометры серии TB069E-OD

Внешний вид Код товара Марка Сопротивление
Потенциометры серии TB069E-OD

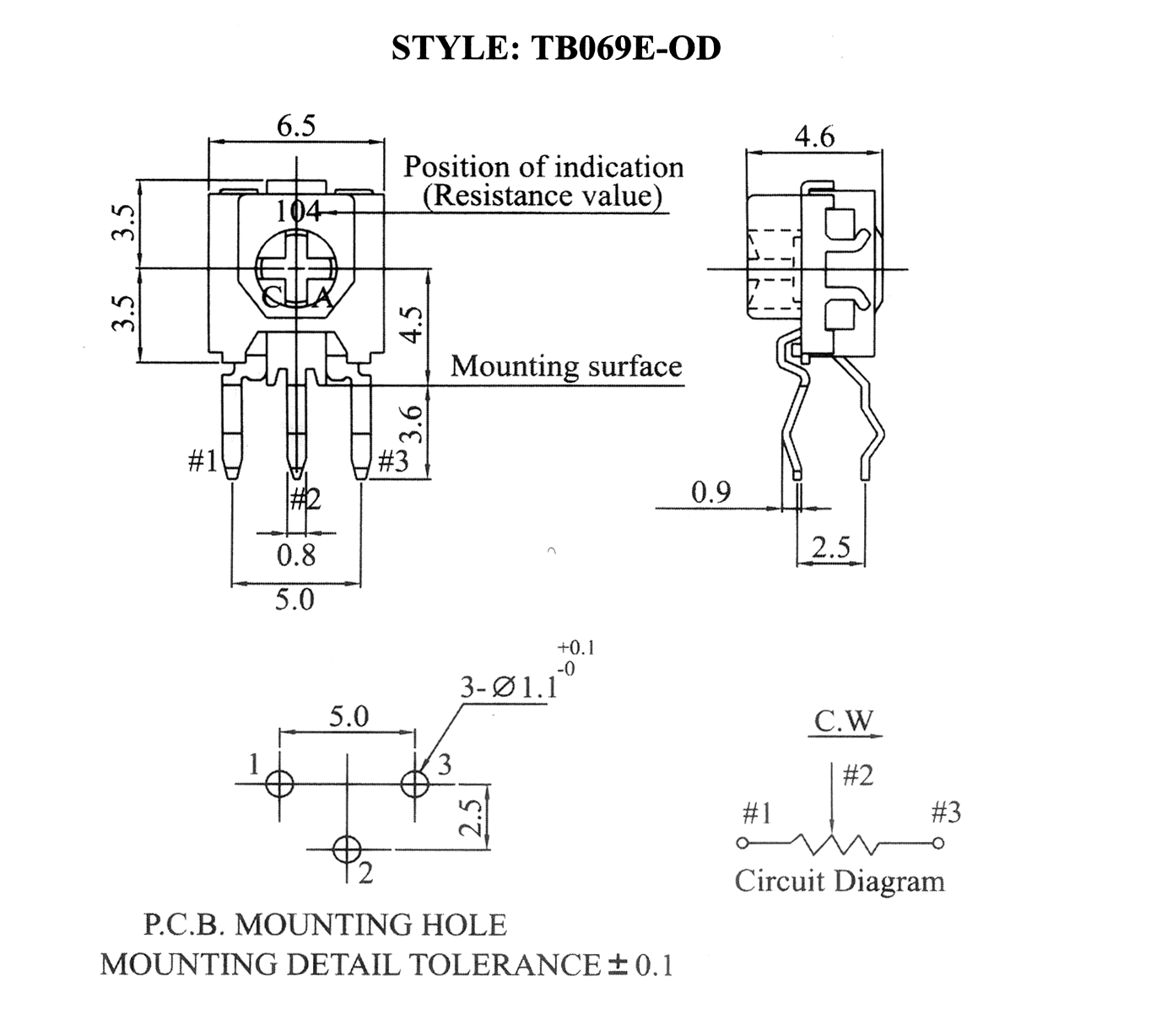

Чертеж
205440 TB069E-OD-101K 100 Ом
205441 TB069E-OD-201K 200 Ом
205442 TB069E-OD-301K 300 Ом
205443 TB069E-OD-501K 500 Ом
205444 TB069E-OD-102K 1 кОм
205445 TB069E-OD-152K 1,5 кОм
205446 TB069E-OD-202K 2 кОм
205447 TB069E-OD-302K 3 кОм
205448 TB069E-OD-332K 3,3 кОм
205449 TB069E-OD-472K 4,7 кОм
205450 TB069E-OD-502K 5 кОм
205451 TB069E-OD-682K 6,8 кОм
205452 TB069E-OD-103K 10 кОм
205453 TB069E-OD-153K 15 кОм
205454 TB069E-OD-203K 20 кОм
205455 TB069E-OD-253K 25 кОм
205456 TB069E-OD-303K 30 кОм
205457 TB069E-OD-473K 47 кОм
205458 TB069E-OD-503K 50 кОм
205459 TB069E-OD-683K 68 кОм
205460 TB069E-OD-104K 100 кОм
205461 TB069E-OD-154K 150 кОм
205462 TB069E-OD-204K 200 кОм
205463 TB069E-OD-254K 250 кОм
205464 TB069E-OD-304K 300 кОм
205465 TB069E-OD-474K 470 кОм
205466 TB069E-OD-504K 500 кОм
205467 TB069E-OD-105K 1 МОм

Потенциометры серии TB069A-OD

Внешний вид Код товара Марка Сопротивление
Потенциометры серии TB069A-OD

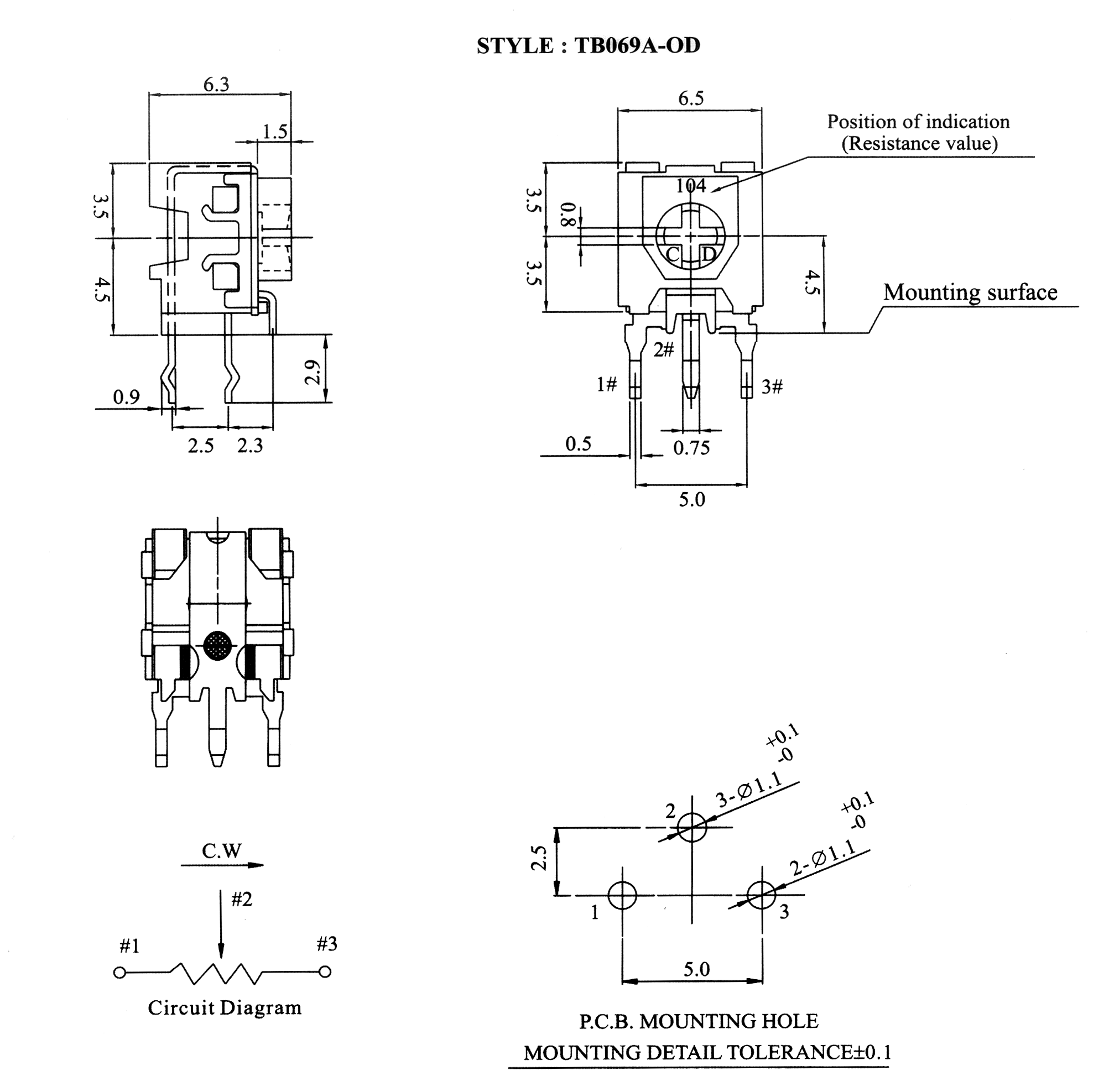

Чертеж
205468 TB069A-OD-101K 100 Ом
205469 TB069A-OD-201K 200 Ом
205470 TB069A-OD-301K 300 Ом
205471 TB069A-OD-501K 500 Ом
205472 TB069A-OD-102K 1 кОм
205473 TB069A-OD-152K 1,5 кОм
205474 TB069A-OD-202K 2 кОм
205475 TB069A-OD-302K 3 кОм
205476 TB069A-OD-332K 3,3 кОм
205477 TB069A-OD-472K 4,7 кОм
205478 TB069A-OD-502K 5 кОм
205479 TB069A-OD-682K 6,8 кОм
205480 TB069A-OD-103K 10 кОм
205481 TB069A-OD-153K 15 кОм
205482 TB069A-OD-203K 20 кОм
205483 TB069A-OD-253K 25 кОм
205484 TB069A-OD-303K 30 кОм
205485 TB069A-OD-473K 47 кОм
205486 TB069A-OD-503K 50 кОм
205487 TB069A-OD-683K 68 кОм
205488 TB069A-OD-104K 100 кОм
205489 TB069A-OD-154K 150 кОм
205490 TB069A-OD-204K 200 кОм
205491 TB069A-OD-254K 250 кОм
205492 TB069A-OD-304K 300 кОм
205493 TB069A-OD-474K 470 кОм
205494 TB069A-OD-504K 500 кОм
205495 TB069A-OD-105K 1 МОм

Потенциометры серии TB067T-OD

Внешний вид Код товара Марка Сопротивление
Потенциометры серии TB067T-OD

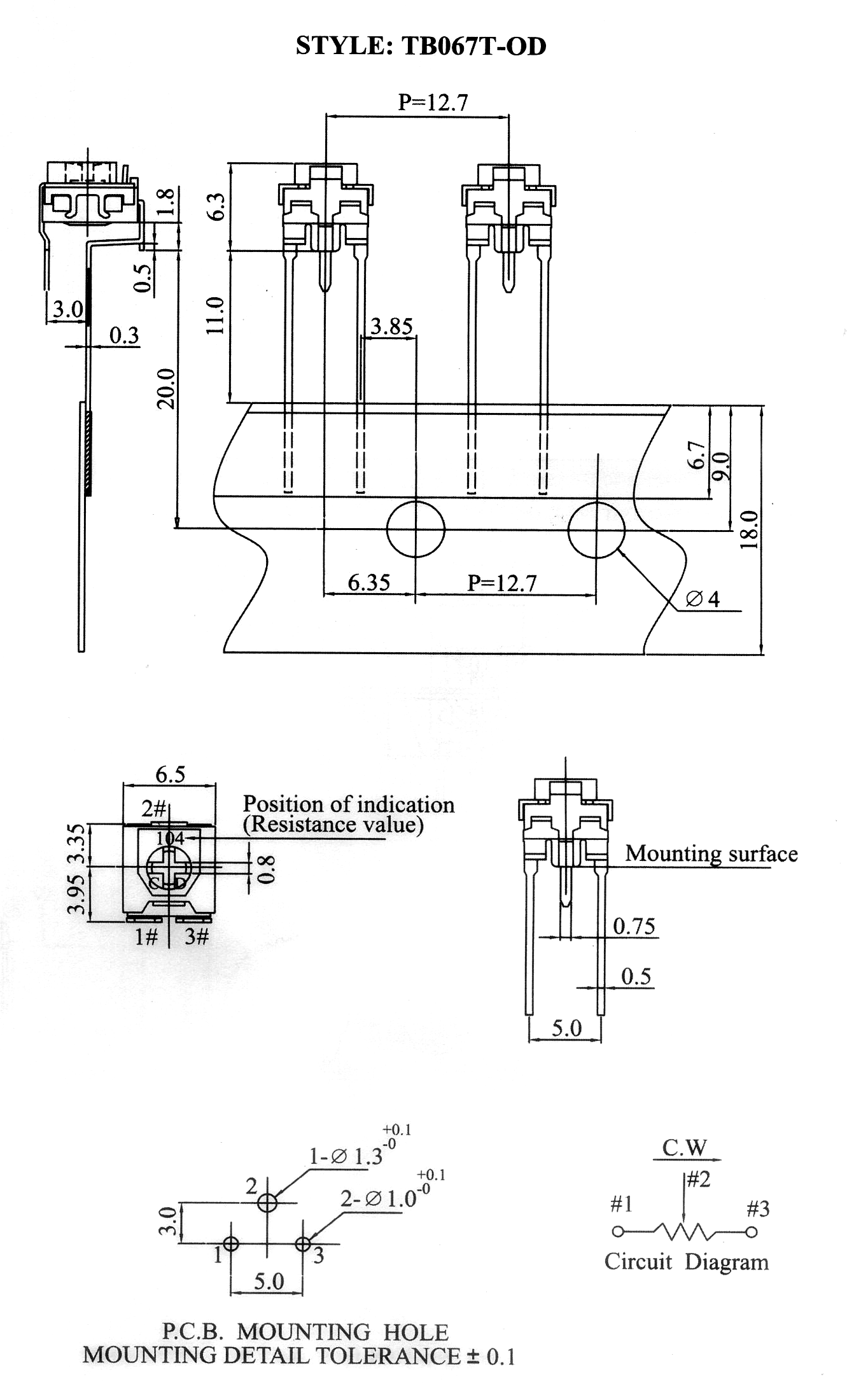

Чертеж
205496 TB067T-OD-101K 100 Ом
205497 TB067T-OD-201K 200 Ом
205498 TB067T-OD-301K 300 Ом
205499 TB067T-OD-501K 500 Ом
205500 TB067T-OD-102K 1 кОм
205501 TB067T-OD-152K 1,5 кОм
205502 TB067T-OD-202K 2 кОм
205503 TB067T-OD-302K 3 кОм
205504 TB067T-OD-332K 3,3 кОм
205505 TB067T-OD-472K 4,7 кОм
205506 TB067T-OD-502K 5 кОм
205507 TB067T-OD-682K 6,8 кОм
205508 TB067T-OD-103K 10 кОм
205509 TB067T-OD-153K 15 кОм
205510 TB067T-OD-203K 20 кОм
205511 TB067T-OD-253K 25 кОм
205512 TB067T-OD-303K 30 кОм
205513 TB067T-OD-473K 47 кОм
205514 TB067T-OD-503K 50 кОм
205515 TB067T-OD-683K 68 кОм
205516 TB067T-OD-104K 100 кОм
205517 TB067T-OD-154K 150 кОм
205518 TB067T-OD-204K 200 кОм
205519 TB067T-OD-254K 250 кОм
205520 TB067T-OD-304K 300 кОм
205521 TB067T-OD-474K 470 кОм
205522 TB067T-OD-504K 500 кОм
205523 TB067T-OD-105K 1 МОм

Потенциометры серии TB069V-OD

Внешний вид Код товара Марка Сопротивление
Потенциометры серии TB069V-OD

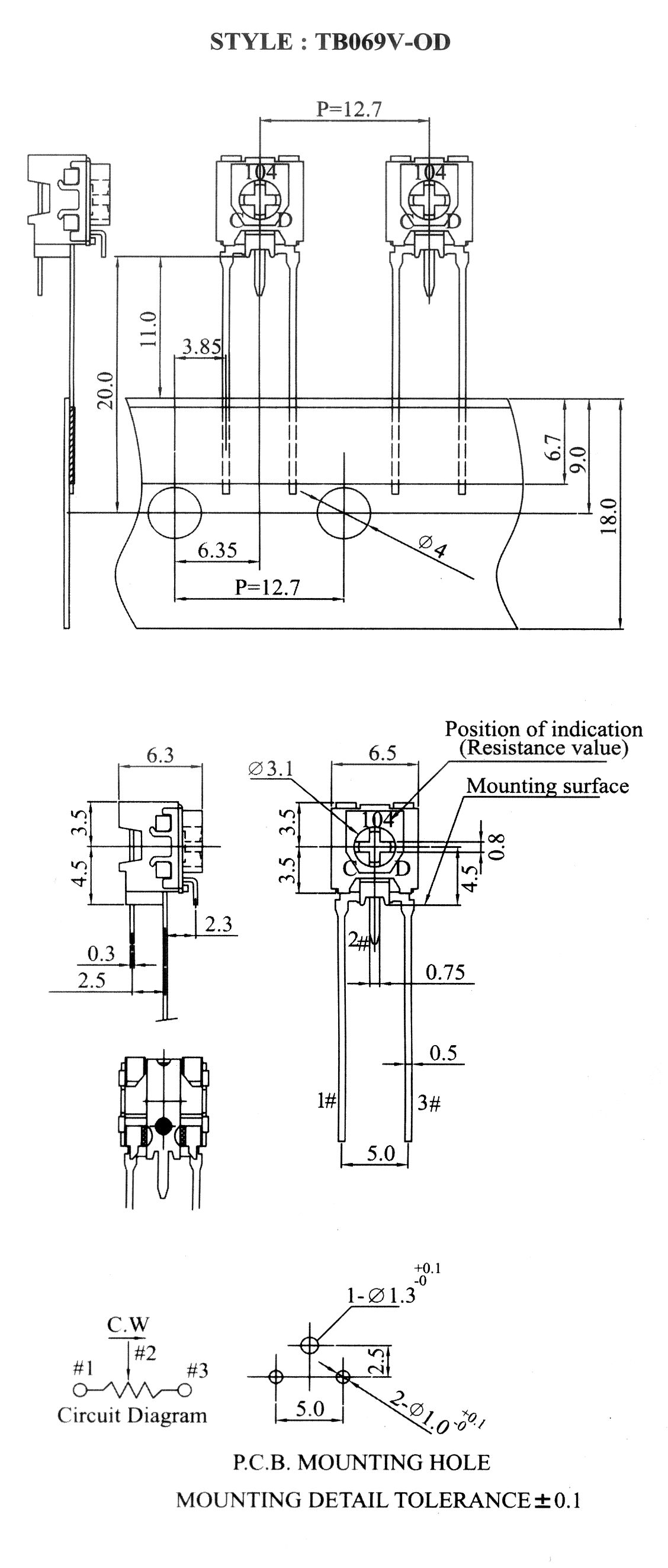

Чертеж
205524 TB069V-OD-101K 100 Ом
205525 TB069V-OD-201K 200 Ом
205526 TB069V-OD-301K 300 Ом
205527 TB069V-OD-501K 500 Ом
205528 TB069V-OD-102K 1 кОм
205529 TB069V-OD-152K 1,5 кОм
205530 TB069V-OD-202K 2 кОм
205531 TB069V-OD-302K 3 кОм
205532 TB069V-OD-332K 3,3 кОм
205533 TB069V-OD-472K 4,7 кОм
205534 TB069V-OD-502K 5 кОм
205535 TB069V-OD-682K 6,8 кОм
205536 TB069V-OD-103K 10 кОм
205537 TB069V-OD-153K 15 кОм
205538 TB069V-OD-203K 20 кОм
205539 TB069V-OD-253K 25 кОм
205540 TB069V-OD-303K 30 кОм
205541 TB069V-OD-473K 47 кОм
205542 TB069V-OD-503K 50 кОм
205543 TB069V-OD-683K 68 кОм
205544 TB069V-OD-104K 100 кОм
205545 TB069V-OD-154K 150 кОм
205546 TB069V-OD-204K 200 кОм
205547 TB069V-OD-254K 250 кОм
205548 TB069V-OD-304K 300 кОм
205549 TB069V-OD-474K 470 кОм
205550 TB069V-OD-504K 500 кОм
205551 TB069V-OD-105K 1 МОм

Потенциометры серии TB069T-OD

Внешний вид Код товара Марка Сопротивление
Потенциометры серии TB069T-OD

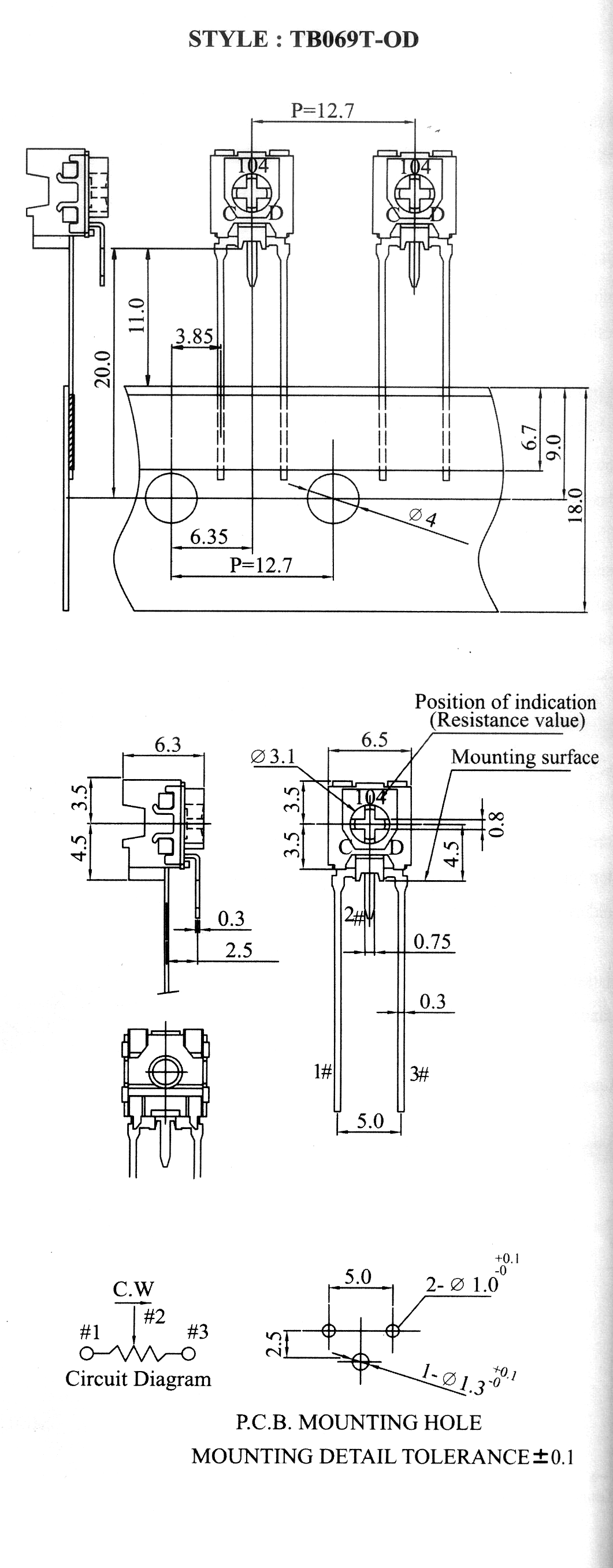

Чертеж
205552 TB069T-OD-101K 100 Ом
205553 TB069T-OD-201K 200 Ом
205554 TB069T-OD-301K 300 Ом
205555 TB069T-OD-501K 500 Ом
205556 TB069T-OD-102K 1 кОм
205557 TB069T-OD-152K 1,5 кОм
205558 TB069T-OD-202K 2 кОм
205559 TB069T-OD-302K 3 кОм
205560 TB069T-OD-332K 3,3 кОм
205561 TB069T-OD-472K 4,7 кОм
205562 TB069T-OD-502K 5 кОм
205563 TB069T-OD-682K 6,8 кОм
205564 TB069T-OD-103K 10 кОм
205565 TB069T-OD-153K 15 кОм
205566 TB069T-OD-203K 20 кОм
205567 TB069T-OD-253K 25 кОм
205568 TB069T-OD-303K 30 кОм
205569 TB069T-OD-473K 47 кОм
205570 TB069T-OD-503K 50 кОм
205571 TB069T-OD-683K 68 кОм
205572 TB069T-OD-104K 100 кОм
205573 TB069T-OD-154K 150 кОм
205574 TB069T-OD-204K 200 кОм
205575 TB069T-OD-254K 250 кОм
205576 TB069T-OD-304K 300 кОм
205577 TB069T-OD-474K 470 кОм
205578 TB069T-OD-504K 500 кОм
205579 TB069T-OD-105K 1 МОм









  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
