Подстроечные резисторы (потенциометры)

Углеродные подстроечные потенциометры серии TD08-6/7/9-P/F/V

Электрические параметры:
Диапазон сопротивлений 100 Ohm -1 MOhm
Допуск ±30%
Абсолютное минимальное сопротивление

≤1K, 50 Ohm >1K, 5%

Угол поворота 270° ±15°
Экологические параметры:
Сопротивление пайке 260°С, 3sec.
Рабочее напряжение 100 V max.
Номинальная мощность 0.1W, 50°С
Диапазон температур -10°С...+70°С
Температурный коэффициент ±1000ppm/°С
Влажность 95% RH 500h at 40°С
Электрическая выносливость 240h, 0.1W, 50°С
TRS ≤ ± 5%
Ресурс вращения ±15%
Физические параметры:
Пайка 240-260°С, 3sec.
Вращение 50-350 g-cm
Конструктор серии
TD08 7 - F - O - 204
1 2   3   4   5

1) Серия:
     TD08
2) Тип:
     7: горизонтальный
     9: вертикальный
3) Тип выводов:
     P
     F
     V
4) Тип покрытия:
     O
     Q
     QN1
     QK2
5) Код сопротивления
     XXX: кодовое обозначение потенциометров включает в себя три цифры. Первые две цифры указывают числовое значение сопротивления, а последняя — показатель степени числа 10, на которое умножается первая группа цифр. Например, 204 расшифровывается как 20 умножить на 10 в 4-й степени т.е. 200000 Ом или 200 килоом, 103 — это 10 умножить на 10 в третьей степени т.е. 10000 Ом или 10 килоом

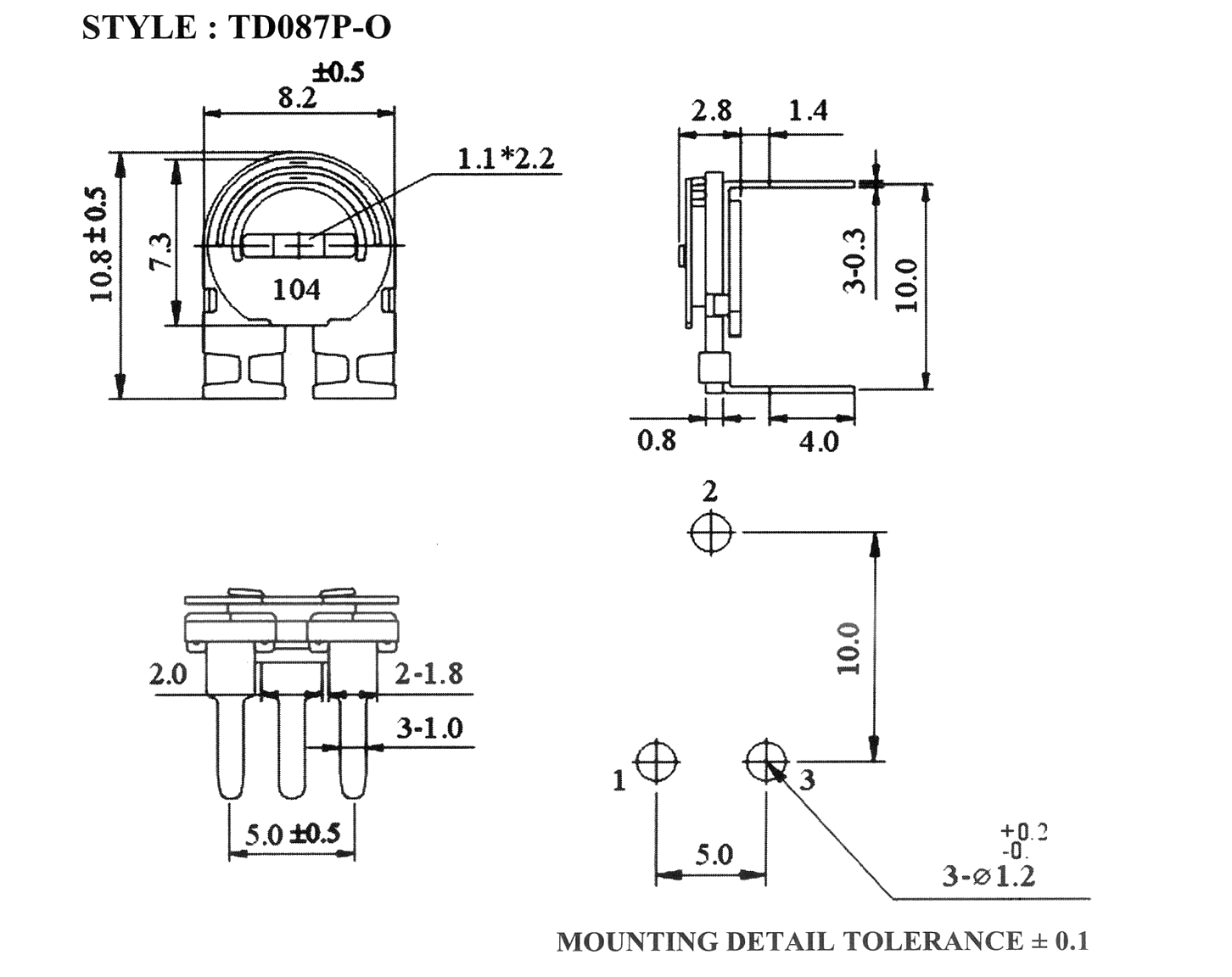

Потенциометры серии TD087P-O

Внешний вид Код товара Марка Сопротивление
Потенциометры серии TD087P-O

Чертеж
147177 TD087P-O-101 100 Ом
147178 TD087P-O-201 200 Ом
147179 TD087P-O-301 300 Ом
147180 TD087P-O-501 500 Ом
147181 TD087P-O-102 1 кОм
147182 TD087P-O-103 10 кОм
175893 TD087P-O-104 100 кОм
161175 TD087P-O-105 1 МОм

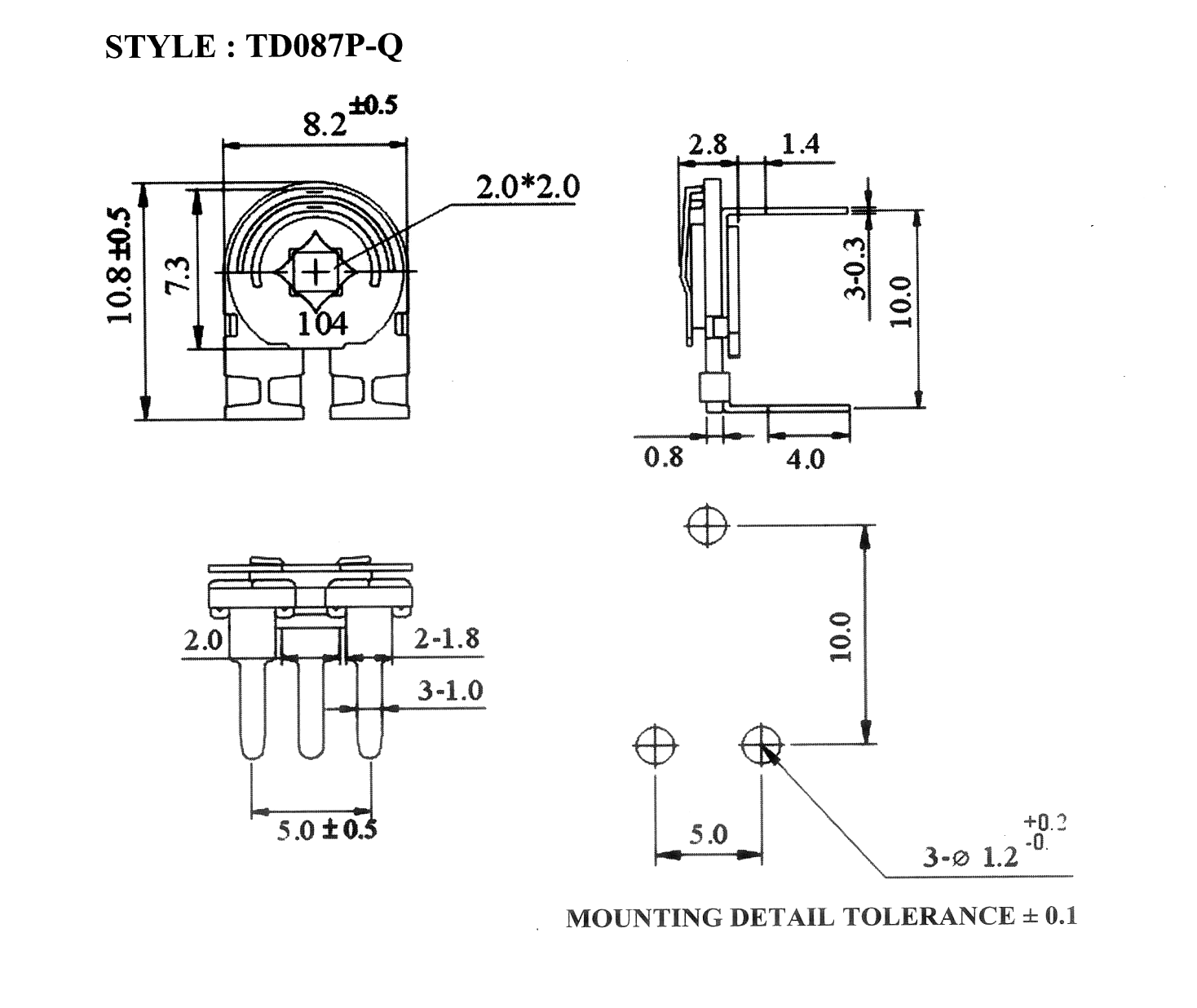

Потенциометры серии TD087P-Q

Внешний вид Код товара Марка Сопротивление
Потенциометры серии TD087P-Q

Чертеж
120197 TD087P-Q-101 100 Ом
120199 TD087P-Q-201 200 Ом
120201 TD087P-Q-301 300 Ом
120203 TD087P-Q-501 500 Ом
120205 TD087P-Q-102 1 кОм
120207 TD087P-Q-103 10 кОм
120209 TD087P-Q-104 100 кОм
120211 TD087P-Q-105 1 МОм

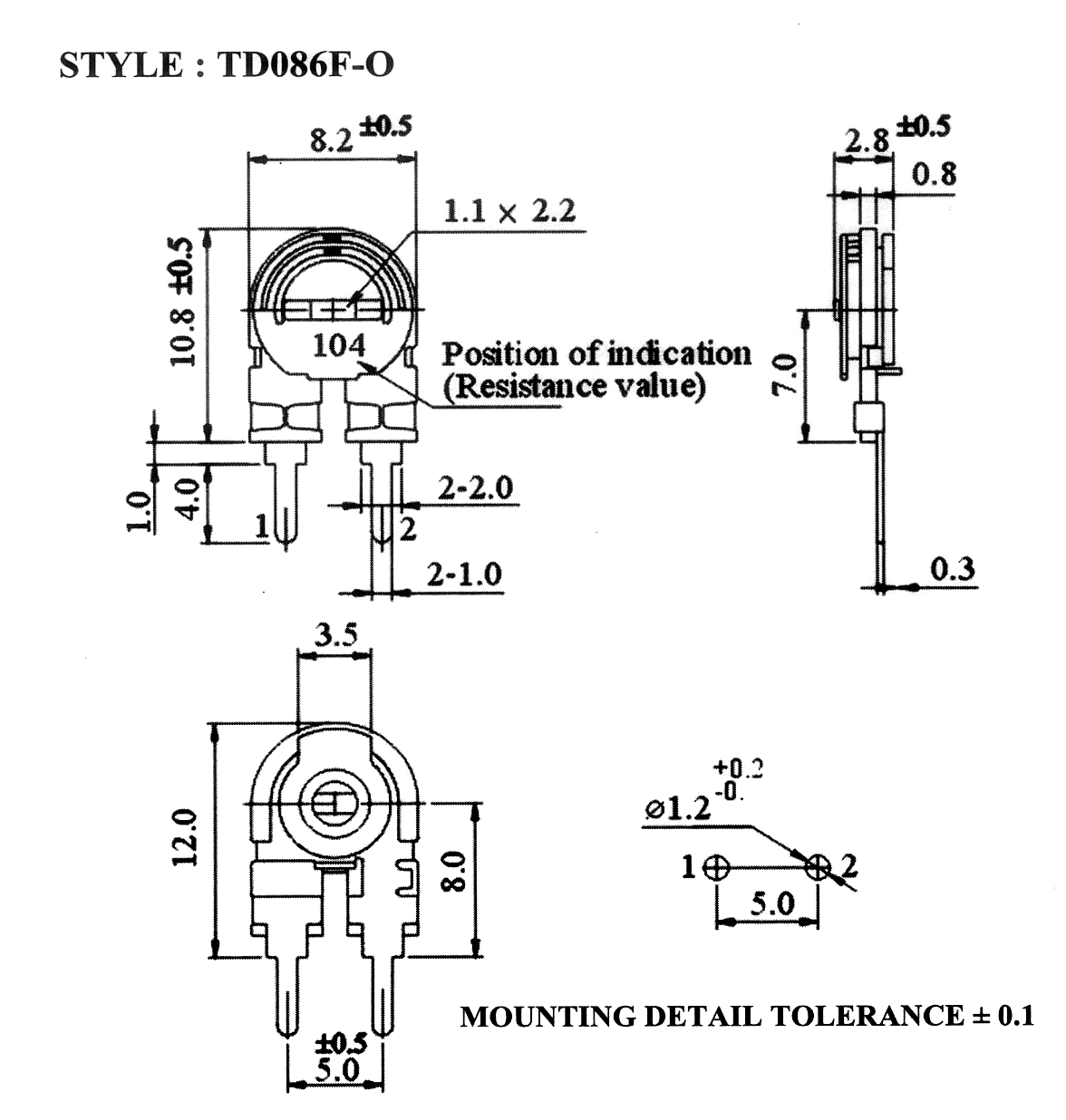

Потенциометры серии TD086F-O

Внешний вид Код товара Марка Сопротивление
Потенциометры серии TD086F-O

Чертеж
204201 TD086F-O-101 100 Ом
204202 TD086F-O-201 200 Ом
204204 TD086F-O-301 300 Ом
204205 TD086F-O-501 500 Ом
204221 TD086F-O-102 1 кОм
204222 TD086F-O-103 10 кОм
204224 TD086F-O-104 100 кОм
204226 TD086F-O-105 1 МОм

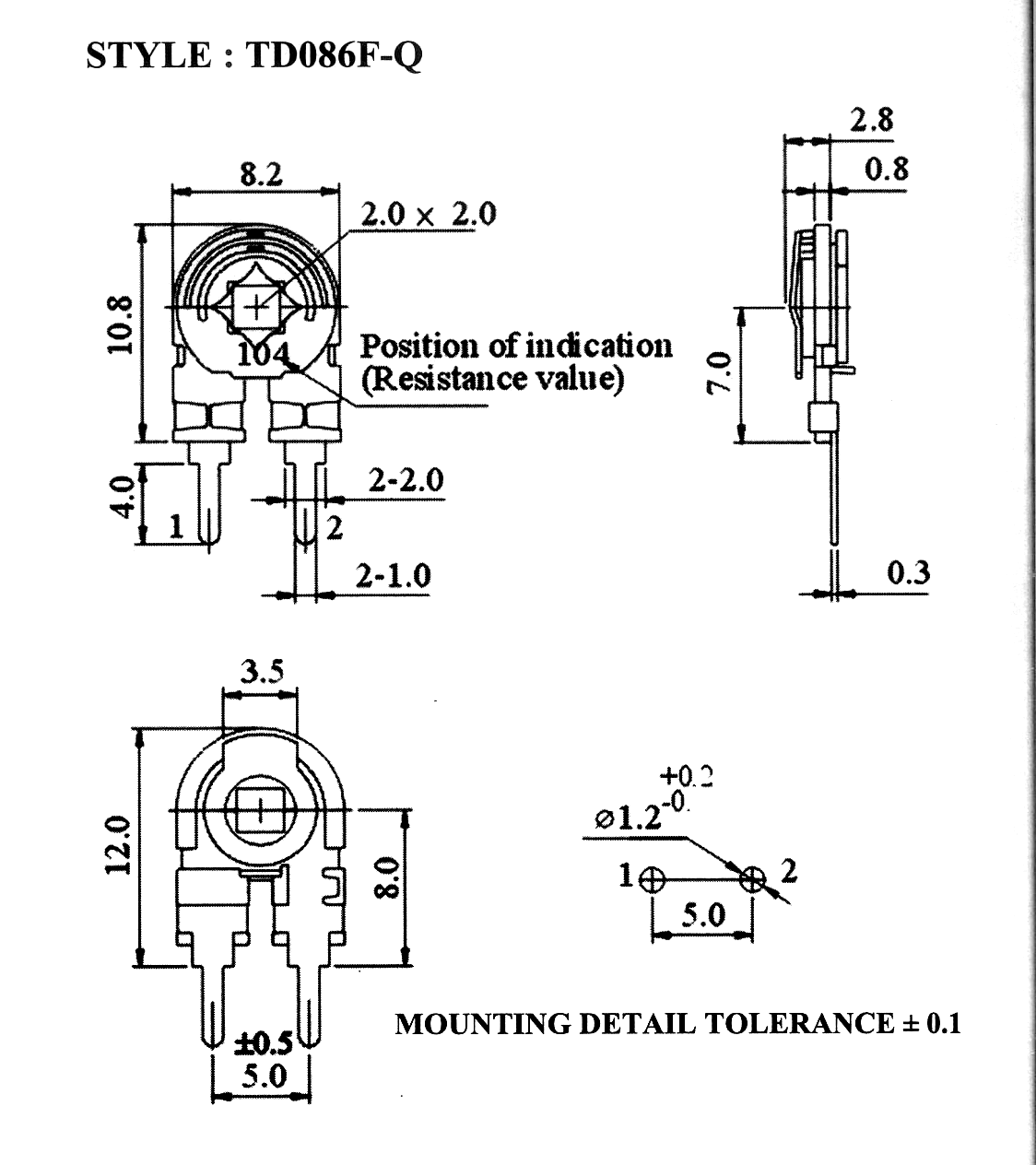

Потенциометры серии TD086F-Q

Внешний вид Код товара Марка Сопротивление
Потенциометры серии TD086F-Q

Чертеж
204230 TD086F-Q-101 100 Ом
204231 TD086F-Q-201 200 Ом
204234 TD086F-Q-301 300 Ом
204236 TD086F-Q-501 500 Ом
204282 TD086F-Q-102 1 кОм
120213 TD086F-Q-103 10 кОм
120217 TD086F-Q-104 100 кОм
120215 TD086F-Q-105 1 МОм

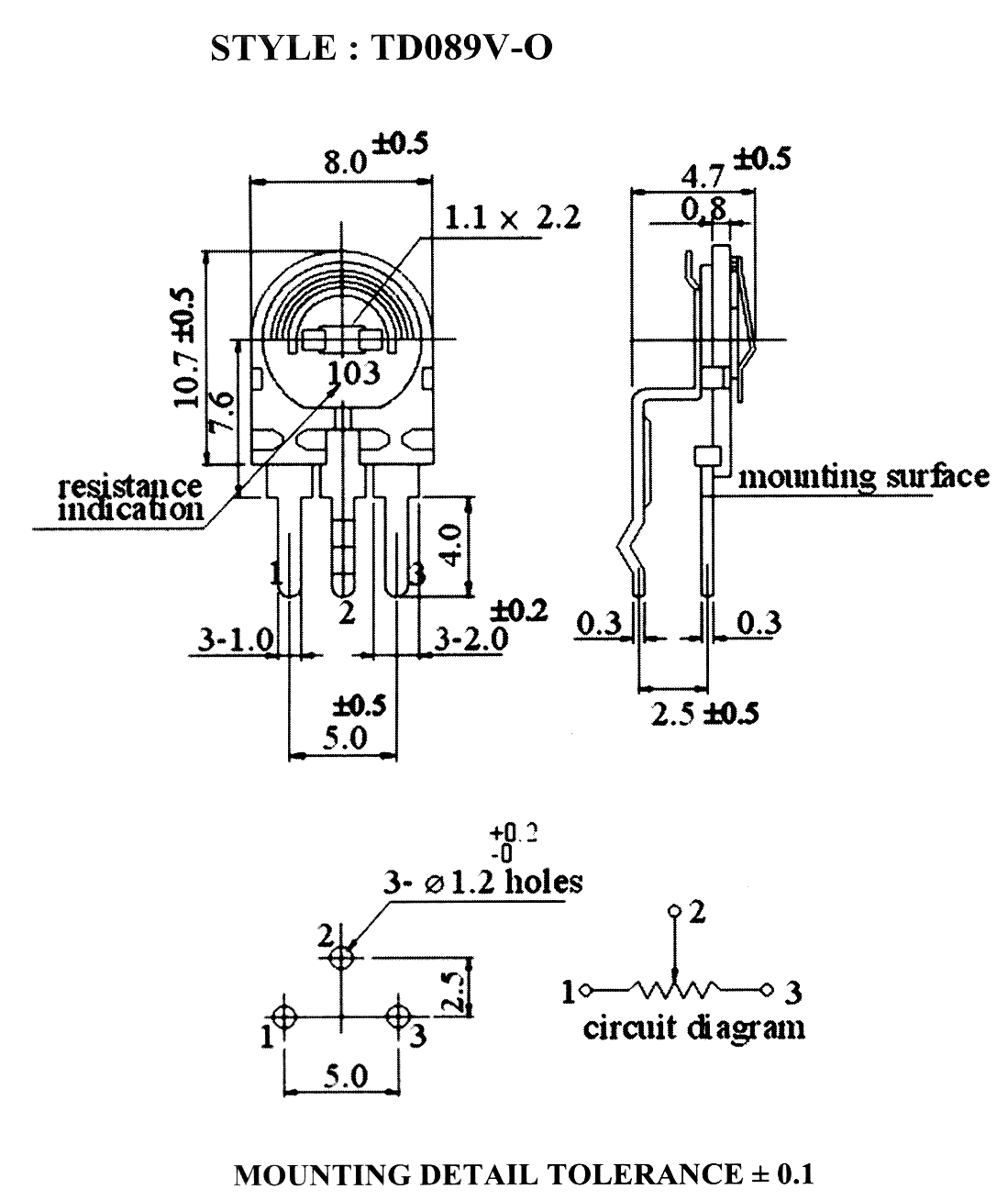

Потенциометры серии TD089V-O

Внешний вид Код товара Марка Сопротивление
Потенциометры серии TD089V-O

Чертеж
85955 TD089V-O-101 100 Ом
85956 TD089V-O-201 200 Ом
85909 TD089V-O-301 300 Ом
85910 TD089V-O-501 500 Ом
85911 TD089V-O-102 1 кОм
85912 TD089V-O-103 10 кОм
85913 TD089V-O-104 100 кОм
85914 TD089V-O-105 1 МОм

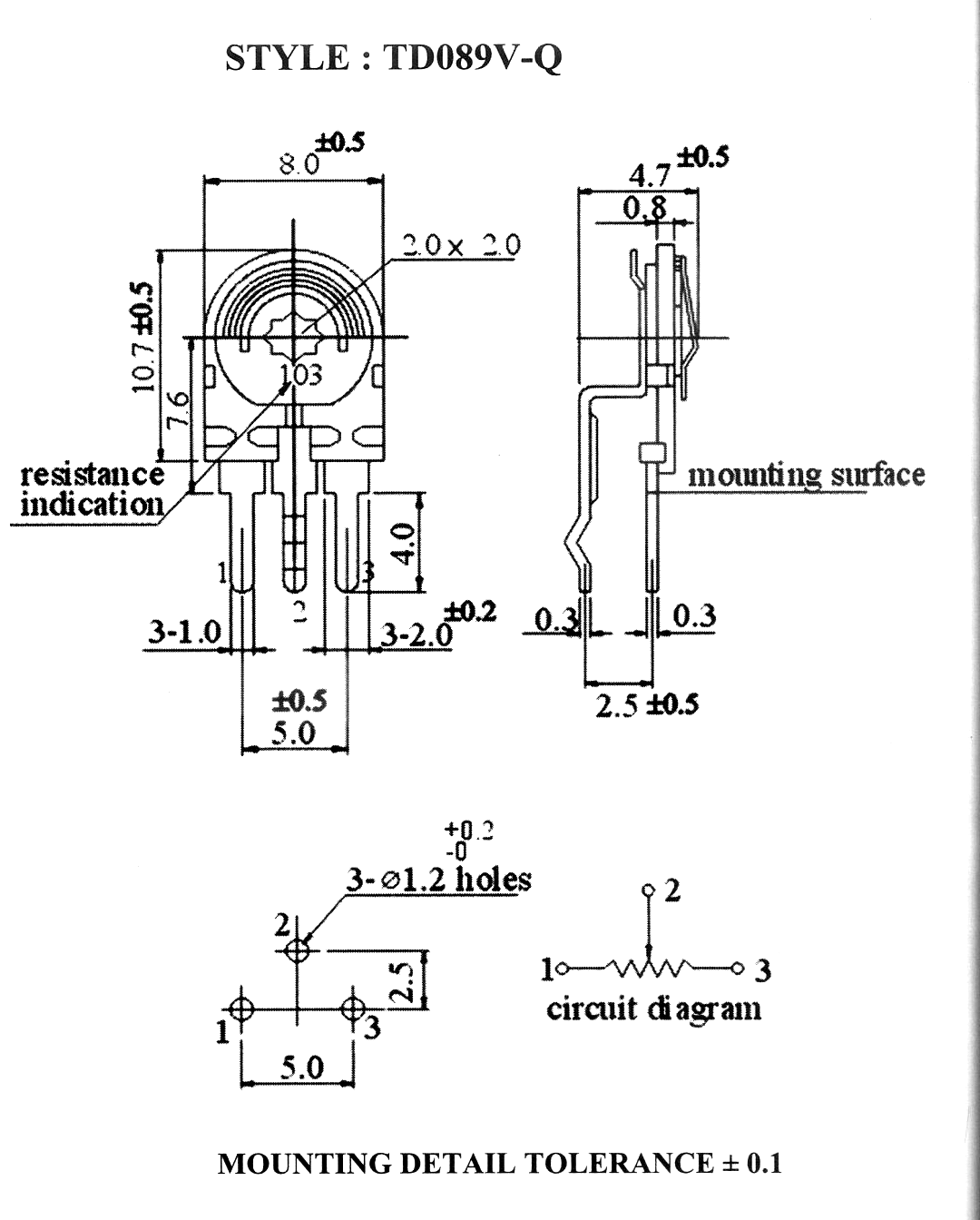

Потенциометры серии TD089V-Q

Внешний вид Код товара Марка Сопротивление
Потенциометры серии TD089V-Q

Чертеж
85915 TD089V-Q-101 100 Ом
85916 TD089V-Q-201 200 Ом
85917 TD089V-Q-301 300 Ом
85918 TD089V-Q-501 500 Ом
85919 TD089V-Q-102 1 кОм
85920 TD089V-Q-103 10 кОм
85921 TD089V-Q-104 100 кОм
85922 TD089V-Q-105 1 МОм

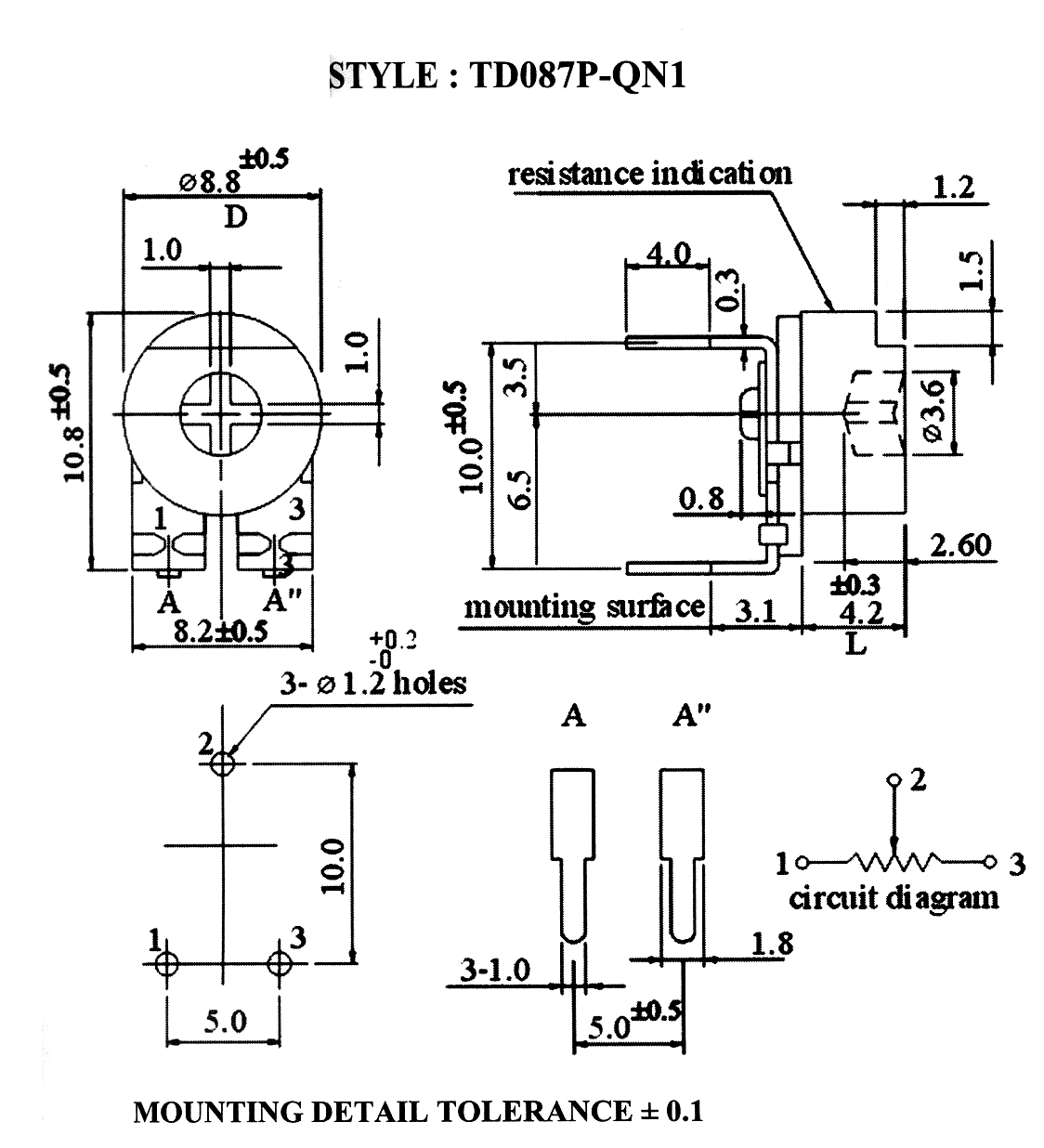

Потенциометры серии TD087P-QN1

Внешний вид Код товара Марка Сопротивление
Потенциометры серии TD087P-QN1

Чертеж
85923 TD087P-QN1-101 100 Ом
85924 TD087P-QN1-201 200 Ом
85925 TD087P-QN1-301 300 Ом
85926 TD087P-QN1-501 500 Ом
85927 TD087P-QN1-102 1 кОм
85928 TD087P-QN1-103 10 кОм
85929 TD087P-QN1-104 100 кОм
85930 TD087P-QN1-105 1 МОм

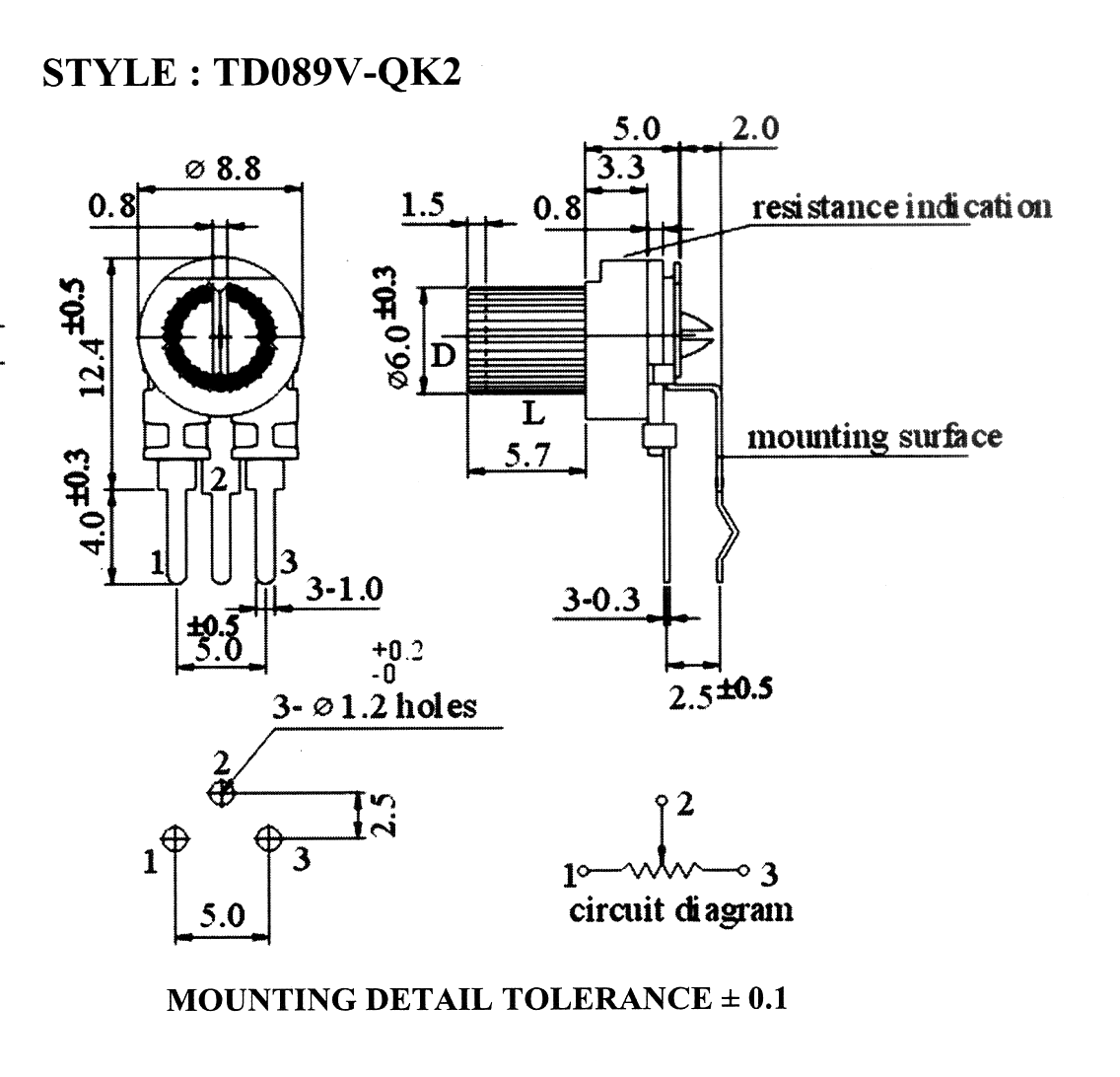

Потенциометры серии TD089V-QK2

Внешний вид Код товара Марка Сопротивление
Потенциометры серии TD089V-QK2

Чертеж
85931 TD089V-QK2-101 100 Ом
85932 TD089V-QK2-201 200 Ом
85933 TD089V-QK2-301 300 Ом
85934 TD089V-QK2-501 500 Ом
85935 TD089V-QK2-102 1 кОм
85936 TD089V-QK2-103 10 кОм
85937 TD089V-QK2-104 100 кОм
85938 TD089V-QK2-105 1 МОм

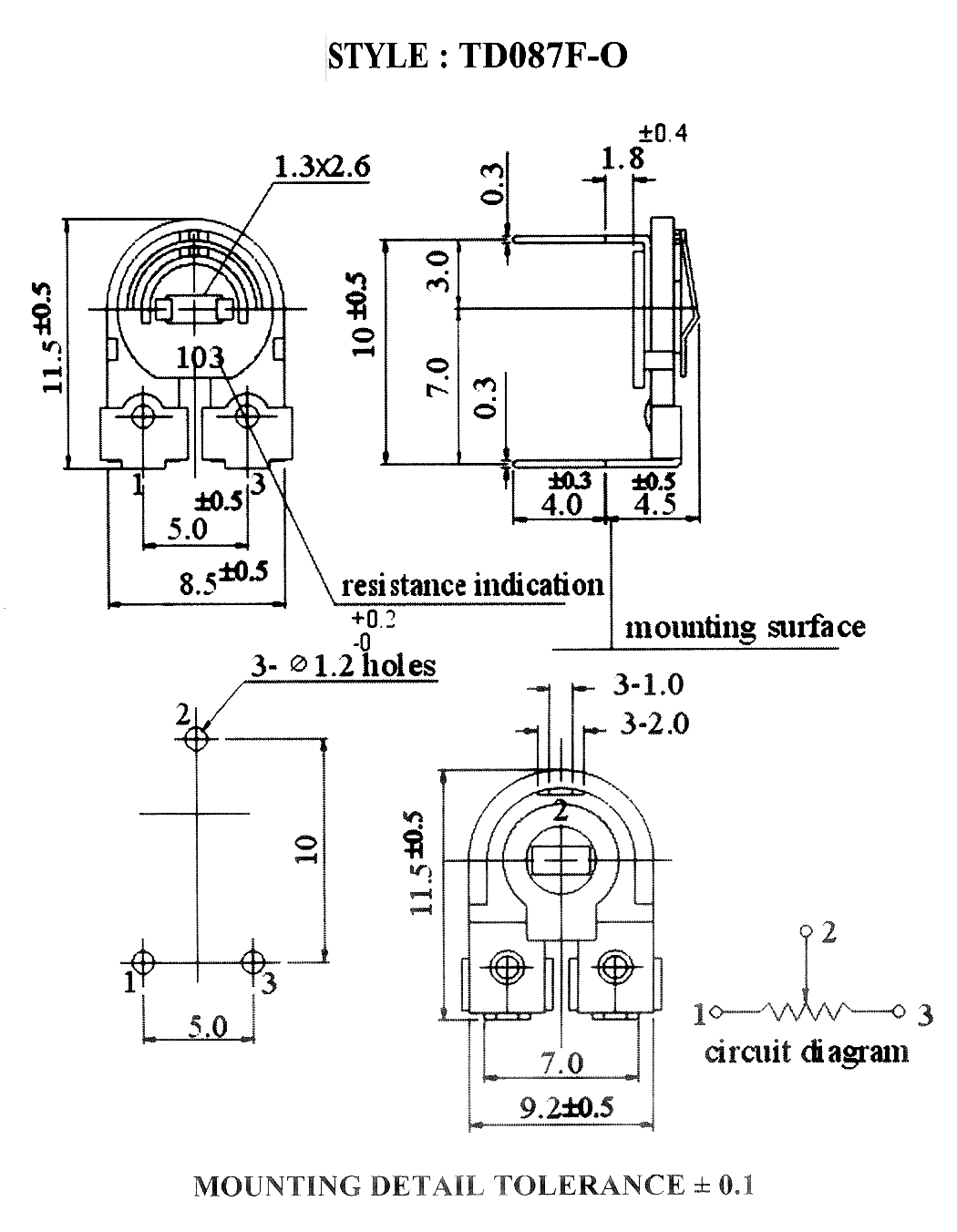

Потенциометры серии TD087F-O

Внешний вид Код товара Марка Сопротивление
Потенциометры серии TD087F-O

Чертеж
85939 TD087F-O-101 100 Ом
85940 TD087F-O-201 200 Ом
85941 TD087F-O-301 300 Ом
85942 TD087F-O-501 500 Ом
85943 TD087F-O-102 1 кОм
85944 TD087F-O-103 10 кОм
85945 TD087F-O-104 100 кОм
85946 TD087F-O-105 1 МОм

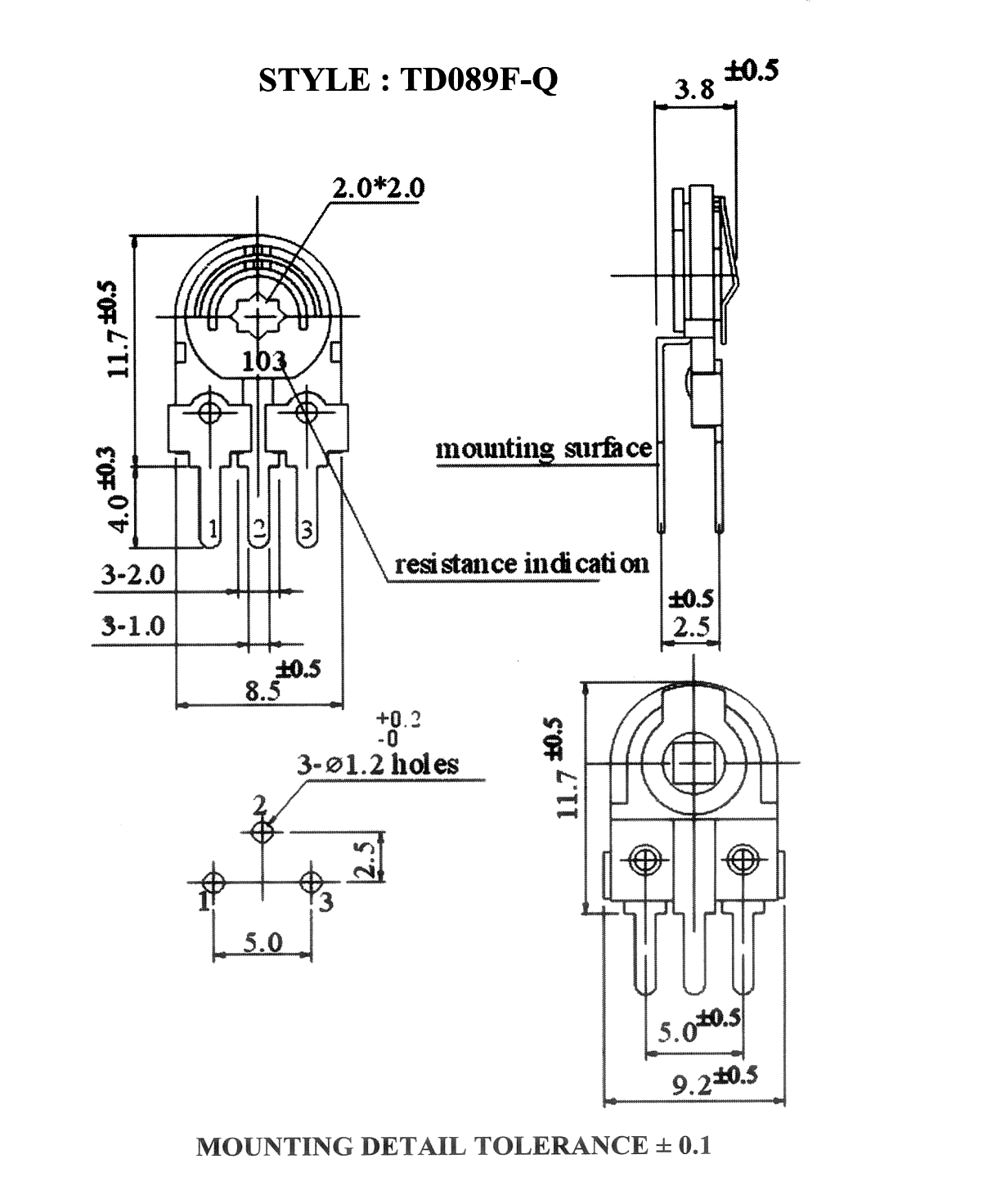

Потенциометры серии TD089F-Q

Внешний вид Код товара Марка Сопротивление
Потенциометры серии TD089F-Q

Чертеж
85947 TD089F-Q-101 100 Ом
85948 TD089F-Q-201 200 Ом
85949 TD089F-Q-301 300 Ом
85950 TD089F-Q-501 500 Ом
85951 TD089F-Q-102 1 кОм
85952 TD089F-Q-103 10 кОм
85953 TD089F-Q-104 100 кОм
85954 TD089F-Q-105 1 МОм
