Резисторы переменные (потенциометры) роторного типа
  Серия

6 мм

7 мм

8 мм

9 мм

10 мм

11 мм

12 мм

14 мм

16 мм

21 мм

24 мм

Система обозначений

R  1   6   1   0   N  - 2 A 1 - B 5 0 3 -
R  1   2   3   4   5  -  6   7   8  -  9  10 11 12 - 13 14 15 16

1, 2 Размер, мм
3, 4 Модификация
5 Схемы
N
R
P
Q
V
G
T
K
M
J
L
H
Y
6 Тип и длина вала
7 Тип выводов
8 Длина выводов
9 Характеристика:

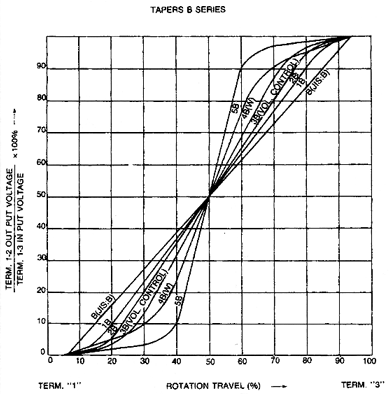

B (линейная): B; 1B; 2B; 3B; 4B; 5B

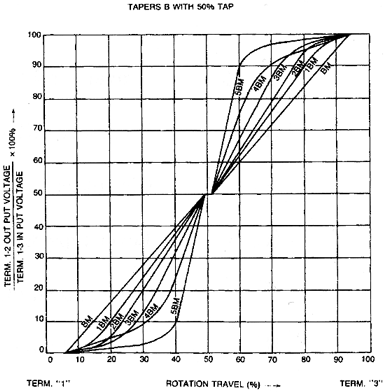

B (линейная) 50%: BM; 1BM; 2BM; 3BM; 4BM; 5BM

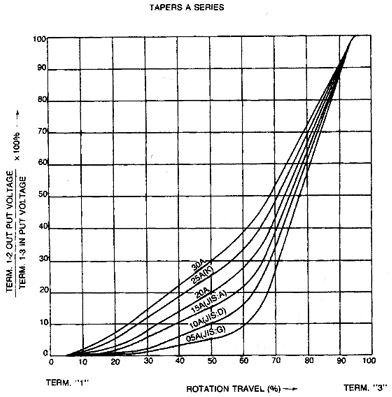

A: 05A; 10A; 15A; 20A; 30A
A 50%: 10AM; 15AM; 20AM; 15CM
C: 05C; 10C; 15C; 20C; 25C; 30C
M&N: M; N
10, 11, 12 Сопротивление, Ом х 103
Пример: 503 - 50x103 Ом
Пример: 105 - 10x105 Ом
13 Количество щелчков
Код Спецификация
0 Нет
C Щелчок в центре
1 3 щелчка
2 7 щелчков
3 11 щелчков
4 16 щелчков
5 21 щелчок
6 31 щелчок
7 40 щелчков
8 41 щелчок
14, 15, 16 Серийный номер

Пример: R1610N-2A1-B503-
серия R1610N, вал KQ-типа, L=15мм, модификация A1,
линейная характеристика B, номинал 5кОм
