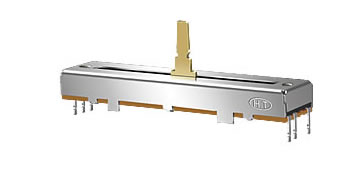

| Потенциометры
движкового типа 16 мм |
S4582G-xy1-
Система
обозначений >>
Технические характеристики
| Электрические: |
|
| Диапазон сопротивлений |
1 кОм - 1 МОм |
| Допуск |
±20%
при более чем 1 МОм ±30% |
| Номинальная мощность |
для характеристики B: 0,1 Вт
для остальных характеристик: 0,05 Вт |
| Максимальное рабочее напряжение |
для характеристики B: 100 V
для остальных характеристик: 50 V |
| Сопротивление изоляции |
Более чем 100 MОм при 250 V DC |
| Характеристики регулирования |
A,B,C |
| Шум при регулировании |
Менее чем 100 мВ |
| Остаточное сопротивление |
Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления |
| |
|
| Физические: |
|
|
Рабочее усилие
|
10-150 кгс |
| Усилие упора |
10 кгс / 60 сек |
| Колебание рычага |
2(2*L)/ 25 мм макс. |
| Изгибающий момент |
250 кгс•см |
| Сила нажатия-выталкивания |
5 кгс макс. за 10 сек |
| Отклонение рычага |
0,5 макс. (одна сторона) |
| |
|
| Ресурс: |
15000 циклов |
|
 |
|
Тип контактов
| Y |

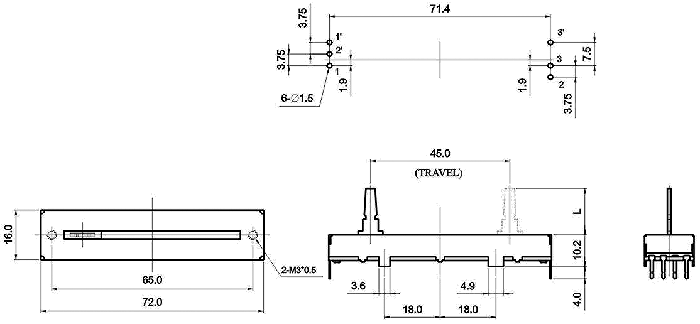

Размеры |
Высота |
| A |
 |
|
| B |
 |
|
Тип рычага (металл)
| Тип |
Размеры |
Высота |
| CH |
 |
|
| D |
 |
|
| H |
 |
|
| B/B1 |
 |
| X |
L |
M |
N |
O |
J |
| L |
8,0 |
10,0 |
12,0 |
20,0 |
15,0 |
| A |
1,5 |
1,5 |
1,5 |
1,5 |
0 |
|
|
|
|
|
|
