Потенциометры движкового типа 16 мм

S4591G-xyz-

Система обозначений >>

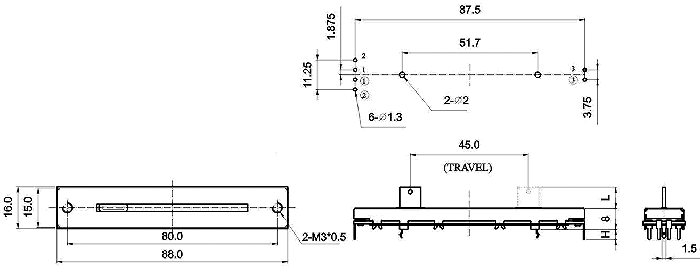

S4591G-xyz-, Потенциометры движкового типа 16 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 1 кОм - 1 МОм
Допуск ±20%
при более чем 1 МОм ±30%
Номинальная мощность для характеристики B: 0,1 Вт
для остальных характеристик: 0,05 Вт
Максимальное рабочее напряжение  для характеристики B: 100 V
для остальных характеристик: 50 V
Сопротивление изоляции Более чем 100 MОм при 250 V DC
Характеристики регулирования A,B,C
Шум при регулировании Менее чем 100 мВ
Остаточное сопротивление Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления

Физические:

Рабочее усилие

20-260 кгс
Усилие упора 10 кгс / 60 сек
Колебание рычага 2(2*L)/ 25 мм макс.
Изгибающий момент 250 кгс•см
Сила нажатия-выталкивания 5 кгс макс. за 10 сек
Отклонение рычага 0,5 макс. (одна сторона)

Ресурс: 15000 циклов
S4591G-xyz-, Потенциометры движкового типа 16 мм



Тип контактов

Y Размеры Высота
A
Z 1
H 4,0
B
Z 1
H 4,0



Тип рычага (металл)

Тип Размеры Высота
CH
X 1
L 10
D
X X D Y
L 15 17 20
C
X B C
L 15 20
B
X J
L 15
B1
X L M N O
L 8 10 12 20
