Потенциометры движкового типа 16 мм

S6081G-xy1-

Система обозначений >>

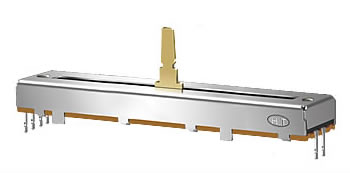

S6081G-xy1-, Потенциометры движкового типа 16 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 1 кОм - 1 МОм
Допуск ±20%
при более чем 1 МОм ±30%
Номинальная мощность для характеристики B: 0,1 Вт
для остальных характеристик: 0,05 Вт
Максимальное рабочее напряжение  для характеристики B: 100 V
для остальных характеристик: 50 V
Сопротивление изоляции Более чем 100 MОм при 250 V DC
Характеристики регулирования A,B,C
Шум при регулировании Менее чем 100 мВ
Остаточное сопротивление Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления

Физические:

Рабочее усилие

10-150 кгс
Усилие упора 10 кгс / 60 сек
Колебание рычага 2(2*L)/ 25 мм макс.
Изгибающий момент 250 кгс•см
Сила нажатия-выталкивания 5 кгс макс. за 10 сек
Отклонение рычага 0,5 макс. (одна сторона)

Ресурс: 15000 циклов
S6081G-xy1-, Потенциометры движкового типа 16 мм



Тип контактов

Y Размеры Высота
A
  1 3
H 4,0 5,2
B
  1 3
H 4,0 5,2



Тип рычага (металл)

Тип Размеры Высота
CH
X 1 4
L 10 20
D
X X Y
L 15 20
H
X R
L 8
B/B1
X L M N O J
L 8,0 10,0 12,0 20,0 15,0
A 1,5 1,5 1,5 1,5 0
