Потенциометры движкового типа 9,5 мм

S__33G-_A4-

Система обозначений >>

S__33G-_A4-, Потенциометры движкового типа, 9,5 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 5 кОм - 2 МОм
Допуск ±20%
при более чем 1 МОм ± 30%
Характеристики регулирования A,B,C,D,K,W
Сопротивление изоляции 100 MОм мин. при 250 V DC
Пробойное напряжение 1 минута при 300 V AC
Номинальная мощность
(Вт)
Характеристика Перемещение (мм)
15 20 30 45
B Одиночный 0,05 0,1 0,2 0,25
Двойной 0,025 0,05 0,1 0,125
Кроме
B
Одиночный 0,025 0,05 0,1 0,125
Двойной 0,012 0,025 0,05 0,06

Максимальное
рабочее напряжение
 (V AC)
Характеристика Перемещение (мм)
15 20 30 45
B Одиночный 100 200 200 200
Двойной 100 100 200 200
Кроме
B
Одиночный 50 150 150 150
Двойной 50 50 150 150

Остаточное
сопротивление
Диапазон
сопротивлений
10
кОм
50
кОм
100
кОм
200
кОм
500
кОм
1
МОм
Между контактами
1-2
10
Ом
10
Ом
10
Ом
20
Ом
20
Ом
20
Ом
Между контактами
2-3
10
Ом
10
Ом
20
Ом
20
Ом
50
Ом
50
Ом


Физические:

Рабочее усилие

20-200 кгс
Усилие упора 5 кгс
Колебание рычага 2(2*L)/ 20 мм макс.
Изгибающий момент 250 кгс•см
Сила нажатия-выталкивания 3 кгс макс.
Усилие щелчка 20-200 кгс
Отклонение рычага 0,5 макс. (одна сторона)

Ресурс: 15000 циклов
S__33G-_A4-, Потенциометры движкового типа, 9,5 мм

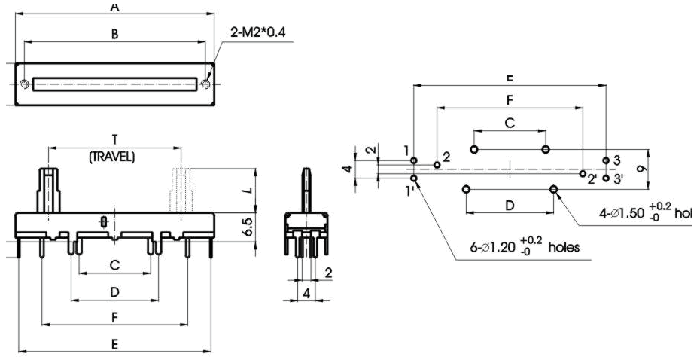

Отверстия в плате

Тип T A B C D E F
S152_ 15 30 26 - - 28,5 18
S202_ 20 35 31 6,2 9,8 33,5 23
S302_ 30 45 41 16,2 19,8 43,5 33
S452_ 45 60 56 - - 58,5 48



Тип рычага

Материал Тип Размеры Высота
Пластик C
X 7 1 2 3 5 6
L 5 10 12,5 15 18 20
F 5 5 5 5 5 5
CA
X 8 9
L 5 10
