| Потенциометры
движкового типа 9 мм |
S__23G-_A1-
Система
обозначений >>
Технические характеристики
| Электрические: |
|
| Диапазон сопротивлений |
1 кОм - 1 МОм |
| Допуск |
±20%
при более чем 1 МОм ± 30% |
| Характеристики регулирования |
A,B,C,D,K,W,RD |
| Сопротивление изоляции |
100 MОм мин. при 250 V DC |
| Пробойное напряжение |
1 минута при 300 V AC |
Номинальная мощность
(Вт) |
| Характеристика |
Перемещение
(мм) |
| 15 |
20 |
30 |
45 |
60 |
100 |
| B |
Одиночный |
0,05 |
0,1 |
0,2 |
0,25 |
0,2 |
0,25 |
| Двойной |
0,025 |
0,05 |
0,1 |
0,125 |
0,2 |
0,2 |
Кроме
B |
Одиночный |
0,025 |
0,05 |
0,1 |
0,125 |
0,1 |
0,125 |
| Двойной |
0,012 |
0,025 |
0,05 |
0,06 |
0,1 |
0,1 |
|
Максимальное
рабочее напряжение
(V AC) |
| Характеристика |
Перемещение
(мм) |
| 15 |
20 |
30 |
45 |
60 |
100 |
| B |
Одиночный |
100 |
200 |
200 |
200 |
200 |
200 |
| Двойной |
100 |
100 |
200 |
200 |
200 |
200 |
Кроме
B |
Одиночный |
50 |
150 |
150 |
150 |
150 |
150 |
| Двойной |
50 |
50 |
150 |
150 |
150 |
150 |
|
| Погрешность |
|
Диапазон
измерений |
Технические
требования |
Регулятор
громкости |
-40~0 |
3dB |
-30~0
(перемещение 20 мм) |
4dB |
Регулятор
тембра |
Вывод тон-компенсации
в средней точке
(только
для характеристики W) |
2dB |
|
Остаточное
сопротивление |
Диапазон
сопротивлений |
10
кОм |
50
кОм |
100
кОм |
200
кОм |
500
кОм |
1
МОм |
Между
контактами
1-2 |
10
Ом |
10
Ом |
10
Ом |
20
Ом |
20
Ом |
20
Ом |
Между
контактами
2-3 |
10
Ом |
10
Ом |
20
Ом |
20
Ом |
50
Ом |
50
Ом |
|
| |
|
| Физические: |
|
|
Рабочее усилие
|
20-200 кгс |
| Усилие упора |
5 кгс |
| Колебание рычага |
2(2*L)/ 20 мм макс. |
| Изгибающий момент |
250 кгс•см |
| Сила нажатия-выталкивания |
5 кгс макс. |
| Усилие щелчка |
30-250 кгс |
| Отклонение рычага |
0,5 макс. (одна сторона) |
| |
|
| Ресурс: |
15000 циклов |
|
 |
|

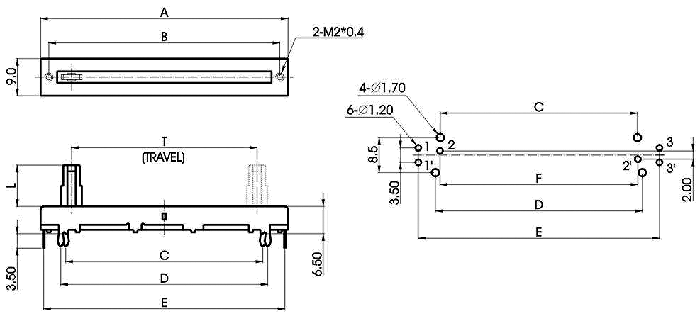

Отверстия в плате
| Тип |
T |
A |
B |
C |
D |
E |
F |
G |
| S152_ |
15 |
30 |
26 |
17,8 |
20,2 |
28,5 |
18 |
- |
| S202_ |
20 |
35 |
31 |
22,8 |
25,2 |
33,5 |
23 |
- |
| S302_ |
30 |
45 |
41 |
32,8 |
35,2 |
43,5 |
33 |
- |
| S452_ |
45 |
60 |
56 |
47,8 |
50,2 |
58,5 |
48 |
- |
| S602_ |
60 |
75 |
71 |
62,8 |
65,2 |
73,5 |
63 |
- |
| S002_ |
102 |
117 |
112,5 |
104,6 |
107 |
115,2 |
- |
20 |
Тип рычага
| Материал |
Тип |
Размеры |
Высота |
| Металл |
CH |
 |
|
| D |
 |
| X |
P |
Q |
R |
| L |
10 |
15 |
20 |
| F |
7
|
10
|
10
|
|
| C |
 |
| X |
A |
B |
E |
C |
D |
| L |
10 |
15 |
17,3 |
20 |
25 |
| F |
7
|
10
|
10
|
10
|
10
|
|
| B |
 |
|
| Пластик |
C |
 |
| X |
7 |
1 |
2 |
3 |
5 |
6 |
| L |
5 |
10 |
12,5 |
15 |
18 |
20 |
| F |
5 |
5 |
5 |
5 |
5 |
5 |
|
| CA |
 |
|
| B |
|
|
|
|
|
|
|
