Потенциометры
движкового типа разные |
S1001G-_A1-
Система
обозначений >>
Технические характеристики
Электрические: |
|
Диапазон сопротивлений |
5 кОм - 2 МОм |
Допуск |
±20%
при более чем 1 МОм ± 30% |
Характеристики регулирования |
A,B,C |
Сопротивление изоляции |
50 MОм мин. при 100 V DC |
Пробойное напряжение |
1 минута при 250 V AC |
Номинальная мощность
(Вт) |
Характеристика |
Перемещение
(мм) |
20 |
10 |
B |
Одиночный |
0,1 |
0,03 |
Двойной |
- |
0,015 |
Кроме
B |
Одиночный |
0,05 |
0,015 |
Двойной |
- |
0,01 |
|
Максимальное
рабочее напряжение
(V AC) |
Характеристика |
Перемещение
(мм) |
20 |
10 |
B |
200 |
100 |
Кроме
B |
150 |
50 |
|
Остаточное
сопротивление |
Диапазон
сопротивлений |
10
кОм |
50
кОм |
100
кОм |
200
кОм |
500
кОм |
1
МОм |
Между
контактами
1-2 |
10
Ом |
10
Ом |
10
Ом |
20
Ом |
20
Ом |
20
Ом |
Между
контактами
2-3 |
10
Ом |
10
Ом |
20
Ом |
20
Ом |
50
Ом |
50
Ом |
|
|
|
Физические: |
|
Рабочее усилие
|
20-200 кгс |
Усилие упора |
2,5 кгс |
Сила нажатия-выталкивания |
2,5 кгс |
|
|
Ресурс: |
15000 циклов |
|
|

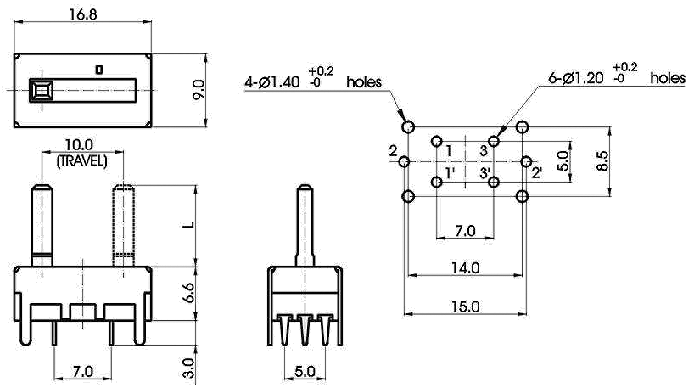

Тип рычага (пластик)
Тип |
Размеры |
Высота |
S1001N |
|
|
S1001G |
|
|
S2040N |
|
|
|
|
|
|
|
