Плавкие предохранительные металло-пленочные резисторы серии FUS
Номиналы и буквенно-цифровая маркировка резисторов
Цветовая маркировка постоянных маломощных выводных резисторов
|
Особенности:
-
Предназначены для защиты различных схем от
перегрузки
-
Огнестойкая конструкция
-
Диапазон сопротивлений от 1 Ом до 1 кОм
-
Допуски сопротивлений: ±2;
±5%; ±10%
|
 |
Характеристики:
|
Характеристика |
Спецификация |
Метод тестирования |
|
Диапазон рабочих
температур |
-30...+155°С |
|
|
Сопротивление
изоляции |
1000 МОм (мин.) |
|
|
Напряжение,
выдерживаемое диэлектриком |
без пробоя изоляции |
Потенциал переменного
напряжения в соответствии
со спецификацией в течение 60 секунд |
|
Температурный
коэффициент, если не указан другой |
±350
PPM/°C
(±500 PPM/°C
<1 Ом) |
Тестовая температура:
100 °C |
|
Кратковременная
перегрузка |
±(2%+0,05 Ом) |
2,5 номинальных
напряжения в течение 5 секунд |
|
Температурное
циклирование |
±(5%+0,05 Ом) |
-40...+85°С
в течение 5 циклов |
|
Долговечность при
полной нагрузке
во влажности |
±5% |
Номинальное
напряжение: 1,5 часа включено,
1,5 часа выключено при 40°С и 95% влажности
в течение
1000 часов |
|
Долговечность при
полной нагрузке |
Номинальное
напряжение: 1,5 часа включено,
1,5 часа выключено при 70°С в течение
1000 часов |
|
Пригодность к пайке |
При покрытии 95 % |
+235°С в
течение 5 секунд |
|
Термостойкость при
пайке |
±(1%+0,05 Ом) |
+350°С в
течение 3,5 секунд |
Защитные характеристики:
|
Мощность |
Множитель |
Время срабатывания |
|
х12 |
х 16 |
х 25 |
х 32 |
|
1/4 W |
10,1 Ом...1 кОм |
2,1 Ом...10 Ом |
1,1 Ом...2 Ом |
0,1 Ом...1 Ом |
до 60 сек. |
|
1/2 W |
|
1 W |
|
2 W |
|
3 W |
Система обозначений:
| FUS |
1/4W |
100R |
J (±5%) |
T52 |
| 1 |
2 |
3 |
4 |
5 |
|
1. Серия
2. Номинальная мощность
3. Сопротивление
4. Допуск
5. Форма выводов |

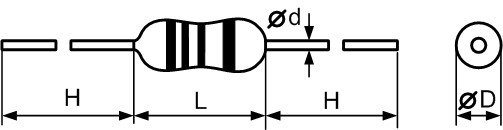

Размеры,
мм:
Цветовой код резисторов
Допуски и ряды
|
Номинальная мощность, Вт |
Размеры (мм) |
Диапазон
сопротивлений |
Макс. рабочее
напряжение |
Макс.
напряжение
перегрузки |
Напряжение,
выдерживаемое
диэлектриком |
|
Стандартный |
Миниатюрный |
D±0,5 |
L±1,0 |
H±3 |
d±0,1 |
Ом |
В |
В |
В |
|
1/4W |
1/2WS |
2,0 |
6,0 |
28 |
0,56±0,05 |
0,1 Ом-1кОм |
150 |
450 |
300 |
|
1/2W |
1WS |
3,0 |
9,0 |
28 |
0,56±0,05
0,8 |
250 |
750 |
350 |
|
1W |
2WS |
4,0 |
11 |
30 |
0,8 |
350 |
|
2W |
3WS |
5,0 |
15 |
33 |
0,8 |
500 |
|
3W |
5WS |
7,5 |
24 |
40 |
0,8 |
300 |
900 |
600 |

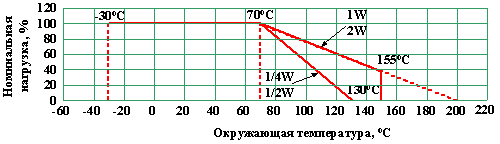

График ограничения мощности:
Типы формовки выводов:
|
|
D1: Ж0,75-0,85 (1/4W; 1/2WS;
1/2W; 1WS)
D1: Ж0,9-1,05 (1W; 2WS; 2W; 3WS;
3W; 5WS)
A: 1,2±0,1 (1/4W; 1/2WS; 1/2W; 1WS)
A: 1,35±0,1 (1W; 2WS; 2W; 3WS;
3W; 5WS) |
|

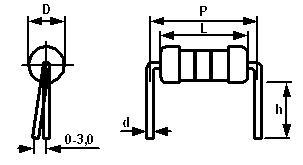

M-тип |
MG-тип |
|
Номинальная
мощность, Вт |
Размеры, мм |
|
Стандартный |
Миниатюрный |
L±1 |
D±0,5 |
H±2 |
h±2 |
d±0,1 |
P |
|
1/4W |
1/2WS |
6±0,5 |
2 |
7 |
11 |
0,56±0,05 |
10±0,5 |
|
1/2W |
1WS |
9 |
3 |
0,8 |
12,5±1
15±1 |
|
1W |
2WS |
11 |
4 |
15±2 |
|
2W |
3WS |
15 |
5 |
20±2 |
|
|
|
|
|
|
FKK-тип |
FKN-тип |
FNK-1-тип |
|
|
|
|
|
FNK-2-тип |
FNN-1-тип |
FNN-2-тип |
| Мощность |
Размеры, мм |
| Стандартный |
Миниатюрный |
L±1 |
D±0,5 |
H1±2 |
H3±2 |
d±0,1 |
P |
K±0,5 |
|
1/4W |
1/2WS |
6 |
2 |
5 min. |
4 |
0,56±0,05 |
6,5 |
|
|
1/2W |
1WS |
9 |
3 |
7,5 |
|
0,56±0,05
0,8±0,1 |
6,5 |
1 |
|
1W |
2WS |
11 |
4 |
|
0,8 |
10 |
1 |
|
2W |
3WS |
15 |
5 |
|
0,8 |
10 |
1 |
Упаковка на ленте:
| Мощность |
Типоразмер ленты |
Размеры, мм |
| Стандартный |
Миниатюрный |
A |
B |
C±1 |
D max |
E max |
| 1/4W |
1/2WS |
T26 |
26+1/-0 |
5±0,5 |
6 |
0,6 |
1,2 |
| T52 |
52±1 |
5±0,5 |
| 1/2W |
1WS |
T52 |
52±1 |
5±0,5 |
| 1W |
2WS |
T52 |
52±1 |
5±0,5 |
| T63 |
63±1 |
5±0,5 |
| 2W |
3WS |
T52 |
52±1 |
10±0,5 |
| T63 |
63±1 |
| T73 |
73±1 |

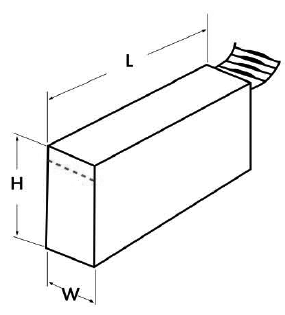

| Мощность |
Типоразмер |
Количество, шт. |
W±5, мм |
L±5, мм |
H±5, мм |
| Стандартный |
Миниатюрный |
| 1/4W |
1/2WS |
T26 |
5000 |
50 |
260 |
112 |
| T52 |
77 |
| 1/2W |
1WS |
T52 |
2000 |
95 |
| 1W |
2WS |
T52 |
1000 |
| T63 |
85 |
85 |
| 2W |
3WS |
T52 |
77 |
112 |
| T63 |
85 |
85 |
| T73 |
500 |
70 |
95 |
|
|
|
|
|
