Высоковольтные металло-глазированные резисторы
Номиналы и буквенно-цифровая маркировка резисторов
Цветовая маркировка постоянных маломощных выводных резисторов
|
Особенности:
-
Высокостабильны к окружающим условиям и
перегрузке
-
Широкий диапазон сопротивлений от 100 кОм до
39 МОм
-
Допуски сопротивлений: ±1%; ±5%
|
 |
Характеристики:
|
Характеристика |
Спецификация |
Метод тестирования |
|
Диапазон рабочих температур |
-55...+155°С |
|
|
Температурный коэффициент |
в соответствии со стандартом JIS C 5202 5.2 |
Тестовая температура: комнатная +100 °C |
|
Напряжение, выдерживаемое диэлектриком |
без пробоя изоляции |
Потенциал переменного напряжения в соответствии со спецификацией в течение
60 секунд |
|
Кратковременная перегрузка |
±(1%+0,05 Ом) |
2,5 номинальных напряжения в течение 5 секунд |
|
Температурное циклирование |
-55...+155°С в
течение 5 циклов |
|
Долговечность при полной нагрузке во влажности |
±(5%+0.1 Ом) |
Номинальное напряжение: 1,5 часа включено, 1,5 часа выключено при 40°С
и 95% влажности в течение 1000 часов |
|
Долговечность при полной нагрузке |
Номинальное напряжение: 1,5 часа включено, 1,5 часа выключено при 70°С
в течение 1000 часов |
|
Пригодность к пайке |
При покрытии 95 % |
+235°С в течение 5
секунд |
|
Термостойкость при пайке |
±(1%+0,05 Ом) |
+350°С в течение
3,5 секунд |
|
Система
обозначений:
|
MG |
1/4W |
10M |
J (±5%) |
T52 |
|
1 |
2 |
3 |
4 |
5 |
|
|
1.
Серия
2.
Номинальная мощность
3.
Сопротивление
4. Допуск
5. Форма
выводов
|
Размеры,
мм:
Цветовой код резисторов
Допуски и ряды
|
Номинальная мощность, Вт |
Размеры (мм) |
Допуск сопротивлений |
Диапазон сопротивлений |
|
D |
L |
H |
d |
|
1/4W |
2,0±0,5 |
6,0±0,5 |
28±3 |
0,56±0,05 |
F(±1%);
J(±5%) |
100 кОм - 39 МОм |
|
1/2W |
3,0±0,5 |
9,0±1,0 |
28±3 |
0,56±0,05 |
|
0,8±0,1 |
|
1W |
4,0±0,5 |
11±1,0 |
30±3 |
0,80±0,1 |
|
2W |
5,0±0,5 |
15±1,0 |
33±3 |
0,80±0,1 |
|
Номинальная мощность, Вт |
Макс. рабочее напряжение |
Макс. напряжение перегрузки |
Напряжение, выдерживаемое диэлектриком |
Допустимое импульсное напряжение |
|
В |
В |
В |
Диапазон сопротивлений |
В |
|
1/4W |
500 |
700 |
500 |
100 кОм-1 МОм |
3000 |
|
1,1 МОм-6,2 МОм |
4000 |
|
6,8 МОм-39 МОм |
6000 |
|
1/2W |
700 |
1000 |
700 |
100 кОм-1 МОм |
4000 |
|
1,1 МОм-6,2 МОм |
5000 |
|
6,8 МОм-39 МОм |
8000 |
|
1W |
1000 |
1400 |
1000 |
100 кОм-1 МОм |
5000 |
|
1,1 МОм-6,2 МОм |
6000 |
|
6,8 МОм-39 МОм |
9000 |
|
2W |
1000 |
1400 |
1000 |
100 кОм-1 МОм |
9000 |
|
1,1 МОм-6,2 МОм |
8000 |
|
6,8 МОм-39 МОм |
10000 |

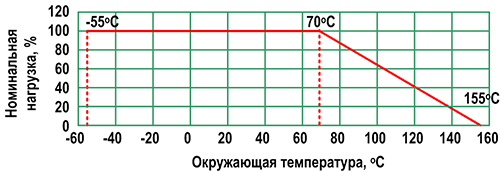

График ограничения мощности:
Типы формовки выводов:
|
|
D1: Ж0,75-0,85 (1/4W; 1/2W)
D1: Ж0,9-1,05 (1W; 2W)
A: 1,2±0,1 (1/4W; 1/2W)
A: 1,35±0,1 (1W; 2W) |
|
M-тип |
MG-тип |
|
Номинальная мощность, Вт |
Размеры, мм |
|
L±1 |
D±0,5 |
H±2 |
h±2 |
d±0,1 |
P |
|
1/4W |
6±0,5 |
2 |
7 |
11 |
0,56±0,05 |
10±0,5 |
|
1/2W |
9 |
3 |
0,56±0,05 |
12,5±1 |
|
0,8±0,1 |
15±1 |
|
1W |
11 |
4 |
0,8±0,1 |
15±2 |
|
2W |
15 |
5 |
0,8±0,1 |
20±2 |
|
 |
 |
|
FKK-тип |
FKN-тип |
 |
 |
|
FNK-тип |
FNN-тип |
|
Номинальная мощность, Вт |
Размеры, мм |
|
L±1 |
D±0,5 |
H1±2 |
H2±2 |
d±0,1 |
P |
K±0,5 |
|
1/2W |
9 |
3 |
7,5 |
4 |
0,56±0,05 |
6,5 |
1 |
|
0,8±0,1 |
|
1W |
11 |
4 |
0,8 |
10 |
|
2W |
15 |
5 |
|
|
|
|
|
