Сборки резисторные для выводного монтажа
Номиналы и буквенно-цифровая маркировка резисторов
|
Особенности:
-
Малые размеры и высокоточный корпус
-
Диапазон сопротивлений от 22 Ом до
2,2 МОм
-
Диапазон рабочих температур: -55...+125°С
-
Допуски сопротивлений: ±1%; ±2%;
±5%
|
 |

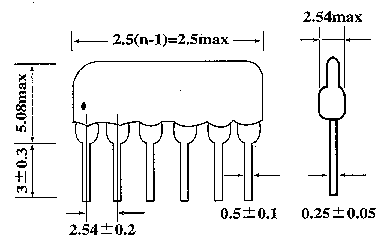

Размеры, мм:
Характеристики:
|
Характеристика |
Спецификация |
Метод тестирования |
|
Диапазон рабочих
температур |
-55...+125°С |
|
|
Сопротивление
изоляции |
10000 МОм (мин.) |
Измерено при
постоянном напряжении 100В
между всеми выводами и корпусом |
|
Температурный
коэффициент |
±200
ppm/°C |
|
|
Кратковременная
перегрузка |
±(1%+0,05 Ом) |
2,5 номинальных
напряжения в течение 5 секунд |
|
Температурное
циклирование |
±(1%+0,05 Ом) |
-40...+85°С
в течение 5 циклов |
|
Долговечность при
полной нагрузке
во влажности |
±(3%+0.1
Ом) |
Номинальное
напряжение: 1,5 часа включено,
1,5 часа выключено при 40°С и 95% влажности
в течение
1000 часов |
|
Пригодность к пайке |
При покрытии 90 % |
+235°С в
течение 5 секунд |
|
Система
обозначений:
|
SIP |
8P |
7R |
A |
472 |
J (±5%) |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
|
1.
Серия
2.
Количество выводов
3. Количество резисторов
4. Схема
5. Сопротивление
6. Допуск
|

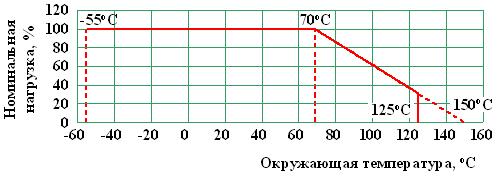

График ограничения мощности:
Допуски и ряды
Схемы:
|
A |
B |
|
|
|
|
C |
D |
|
|
|
|
E |
P |
|
|
|
|
R |
T |
|
|
|
|
|
|
|
