Проволочные резисторы серии KNP
Номиналы и буквенно-цифровая маркировка резисторов
Цветовая маркировка постоянных маломощных выводных резисторов
|
Особенности:
-
Выполняются намоткой проволоки на керамический
сердечник
-
Малошумящие
-
Диапазон сопротивлений от 0,01 Ом до
1 кОм
-
Допуски сопротивлений: F: ±1%; G: ±2%; J: ±5%; K: ±10%
-
Заменяют отечественные серии С5-5, С5-16, С5-16МВ при меньших размерах и лучших эксплуатационных характеристиках
Неуказанный при заказе допуск считается ±5%
|
 |
Наличие товара и ориентировочные цены на нашем складе в Москве на данный момент можно проверить, кликнув по ссылкам ниже.
Цвет покрытия: стандартный тип - серый;
миниатюрный тип - розовый; KNP-тип - черный;
NKNP-тип - зеленый
Характеристики:
|
Характеристика |
Спецификация |
Метод тестирования |
|
Диапазон рабочих
температур |
-55...+255°С |
|
|
Сопротивление
изоляции |
10000 МОм (мин.) |
|
|
Напряжение,
выдерживаемое диэлектриком |
без пробоя изоляции |
Потенциал переменного
напряжения в соответствии
со спецификацией в течение 60 секунд |
|
Температурный
коэффициент |
±350
PPM/°C
(±500 PPM/°C
<1 Ом) |
Тестовая температура:
100 °C |
|
Кратковременная
перегрузка |
±(2%+0,05 Ом) |
2,5 номинальных
напряжения в течение 5 секунд |
|
Температурное
циклирование |
±(5%+0,05 Ом) |
-40...+85°С
в течение 5 циклов |
|
Долговечность при
полной нагрузке
во влажности |
±5% |
Номинальное
напряжение: 1,5 часа включено,
1,5 часа выключено при 40°С и 95% влажности
в течение
1000 часов |
|
Долговечность при
полной нагрузке |
Номинальное
напряжение: 1,5 часа включено,
1,5 часа выключено при 70°С в течение
1000 часов |
|
Пригодность к пайке |
При покрытии 95 % |
+235°С в
течение 5 секунд |
|
Термостойкость при
пайке |
±(1%+0,05 Ом) |
+350°С в
течение 3,5 секунд |
|
Система
обозначений:
|
KNP |
2W |
15 |
J (±5%) |
P |
|
1 |
2 |
3 |
4 |
5 |
|
|
1.
Серия
2.
Номинальная мощность
3.
Сопротивление
4. Допуск
5. Форма
выводов
|
Размеры,
мм:
Цветовой код резисторов
Допуски и ряды
|
Номинальная мощность, Вт |
Размеры (мм) |
Диапазон
сопротивлений, Ом |
Напряжение,
выдерживаемое
диэлектриком |
|
Стандартный |
Миниатюрный |
D |
L |
H |
d±0,05 |
KNP |
NKNP |
В |
|
1/2W |
1WS |
3,2±0,5 |
9,0±1,0 |
26±2 |
0,56 |
0,01...100 |
0,01...100 |
300 |
|
1W |
2WS |
4,5±0,5 |
11,5±1,0 |
35±1 |
0,65 |
0,01...360 |
0,01...360 |
350 |
|
2W |
3WS |
5,0±0,5 |
15,5±1,0 |
33±1 |
0,70 |
0,01...470 |
0,01...470 |
500 |
3W |
5WS |
6,5±0,5 |
17,0±1,0 |
32±1 |
0,70 |
0,01...1K |
0,01...1K |
500 |
5W |
7WS |
8,5±0,5 |
24,0±1,0 |
28±3 |
0,75 |
0,01...1K |
0,01...1K |
700 |
|
10W |
8,5±1,0 |
53,0±1,0 |
38±1 |
0,80 |
0,01...1K |
0,01...1K |
700 |

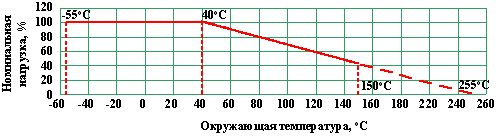

График ограничения мощности:
Типы формовки выводов:
|
|
D1: Ж0,9-1,05 (1W; 2WS; 2W; 3WS; 3W; 5WS)
A: 1,35±0,1 (1W; 2WS; 2W; 3WS; 3W; 5WS) |
|
M-тип |
MG-тип |
|
Номинальная
мощность, Вт |
Размеры, мм |
|
Стандартный |
Миниатюрный |
L±1 |
D±0,5 |
H±2 |
h±2 |
d±0,1 |
P |
|
1/2W |
1WS |
9 |
3 |
7 |
11 |
0,56±0,05
0,8±0,1 |
12,5±1
15±1 |
|
1W |
2WS |
11 |
4 |
7 |
11 |
0,80±0,1 |
15±2 |
|
2W |
3WS |
15 |
5 |
7 |
11 |
0,80±0,1 |
20±2 |
|
3W |
5WS |
24 |
7,5 |
10 |
15 |
0,80±0,1 |
30±2 |
|
 |
 |
|
FKK-тип |
FKN-тип |
 |
 |
|
FNK-тип |
FNN-тип |
|
Номинальная
мощность, Вт |
Размеры, мм |
|
Стандартный |
Миниатюрный |
L±1 |
D±0,5 |
H1±2 |
d±0,1 |
P |
K±0,5 |
|
1/2W |
1WS |
9 |
3 |
7,5 |
0,8 |
6,5 |
1 |
|
1W |
2WS |
11 |
4 |
10 |
|
2W |
3WS |
15 |
5 |
10 |
|
3W |
5WS |
24 |
7,5 |
10 |
15 |
|
|
|
|
|
