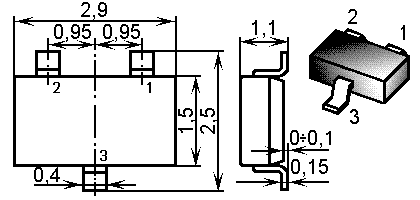

Малосигнальные транзисторы в корпусе SOT-23

Тип	NPN или PNP	Максимальные значения				Электрические характеристики при Ta=25°C											Код
		BV_CBO	BV_CEO	Ic	P_D при Ta 25°C		Max						Max		fT min тип.	Cob max тип.
		BV_CBO	BV_CEO	Ic	P_D при Ta 25°C	I _CEO I _CBO	V_CB V_CE	h_FE тип		Ic	V_CE	V_CE нас	Ic	I_B	fT min тип.	Cob max тип.
		В	В	мА	мВт	мА	В	Min	Max	мА	В	В	мА	мА	МГц	пФ
2SA812	PNP	-60	-50	-100	150	-100	-60	90	600	-1	-6	-0,3	-100	-10	#180	#4,5	AO
2SC1623	NPN	60	50	100	200	100	60	90	600	1	6	0,3	100	10	#250	#3	CO
BC807	PNP	-50	-45	-500	225	-100	-20	100	630	-100	-1	-0,7	-500	-50	#100	12	9F
BC808	PNP	-30	-25	-500	225	-100	-20	100	630	-100	-1	-0,7	-500	-50	80	#8	9G
BC817	NPN	50	45	500	225	100	20	100	630	100	1	0,7	500	50	#100	12	8F
BC818	NPN	30	25	500	225	100	20	100	630	100	1	0,7	500	50	100	#5	8G
BC846	NPN	65	50	100	225	15	30	110	800	2	5	0,25	10	0,5	#300	#3,5	8A
BC847	NPN	50	45	100	225	15	30	110	800	2	5	0,25	10	0,5	#300	#3,5	8B
BC848	NPN	30	30	100	225	15	30	110	800	2	5	0,25	10	0,5	#300	#3,5	8C
BC849	NPN	30	30	100	225	20	30	200	800	2	5	0,6	100	5	100	#2,5	8D
BC856	PNP	-80	-65	-100	225	-15	-30	110	800	-2	-5	-0,3	-10	-0,5	#150	#3,5	9A
BC857	PNP	-50	-45	-100	225	-15	-30	110	800	-2	-5	-0,3	-10	-0,5	#150	6	9B
BC858	PNP	-30	-30	-100	225	-15	-30	110	800	-2	-5	-0,3	-10	-0,5	#150	6	9C
BC859	PNP	-30	-30	-100	225	-20	-30	125	800	-2	-5	-0,7	-100	-5	100	#4,5	9D
BCW65C	NPN	60	32	800	225	20	32	250	630	100	1	0,3	100	10	#170	#8	EC
BCX70	NPN	45	45	200	225	20	45	120	310	2	5	0,55	50	1,3	100	#2,5	8Z
BCX71	PNP	-45	-45	-200	225	-20	-45	120	460	-2	-5	-0,6	50	1,3	100	#4,5	9Z
DMBT1015	PNP	-50	-50	-150	225	-100	-50	120	700	-2	-6	-0,3	-100	-10	80	7	A4
DMBT1815	NPN	60	50	150	225	100	60	120	700	2	6	0,25	100	10	80	3,5	C4
DMBT2222	NPN	60	30	600	225	10	50	100	300	150	10	0,4	150	15	-	8	1B
DMBT2222A	NPN	75	40	600	225	10	60	100	300	150	10	0,5	380	10	300	8	1P
DMBT2369	NPN	40	40	500	225	400	20	40	120	10	1	0,25	10	1	500	4	U
DMBT2484	NPN	60	60	50	225	10	45	250	-	1	5	0,35	1	0,1	-	6	1U
DMBT2907	PNP	-60	-40	-600	225	-20	-50	100	300	-150	-10	-1,6	-500	-50	200	8	2B
DMBT2907A	PNP	-60	-60	-600	225	-10	-50	100	300	-150	-10	-0,4	-150	-15	200	8	2F
DMBT3904	NPN	60	40	200	225	50	30	100	300	10	1	0,2	10	1	300	4	1A
DMBT3906	PNP	-40	-40	-200	225	-50	-30	100	300	-10	-1	-0,3	-10	-1	250	4,5	2A
DMBT4124	NPN	30	25	200	225	50	30	120	360	2	1	0,3	50	5	300	4	ZC
DMBT4125	PNP	-30	-30	-200	225	-50	-20	50	150	-2	-1	-0,4	-50	-5	200	4,5	ZD
DMBT4401	NPN	60	40	600	225	100	35	100	300	150	1	0,4	150	15	250	6,5	2X
DMBT4403	PNP	-40	-40	-600	225	-100	-35	100	300	-150	-2	-0,4	-150	-15	200	8,5	2T
DMBT5086	PNP	-50	-50	-50	225	-10	-10	150	500	-0,1	-5	-0,3	-10	-1	40	4	2P
DMBT5087	PNP	-50	-50	-50	225	-10	-10	250	800	-0,1	-5	-0,3	-10	-1	40	4	2Q
DMBT5088	NPN	35	30	50	225	50	20	300	900	0,1	5	0,5	10	1	50	4	1Q
DMBT5089	NPN	30	25	50	225	50	15	400	1200	0,1	5	0,5	10	1	50	4	1R
DMBT5401	PNP	-160	-150	-500	225	-50	-120	60	240	-10	-5	-0,2	-10	-1	100	6	2L
DMBT5550	NPN	160	140	600	225	100	100	60	250	10	5	0,25	50	5	100	6	1F
DMBT5551	NPN	180	160	600	225	50	120	80	250	10	5	0,15	10	1	100	6	G1
DMBT6427	NPN	40	40	500	225	50	30	20K	200K	100	5	1,2	50	0,5	-	7	1V
DMBT6429	NPN	55	45	200	225	10	30	500	1250	0,1	5	0,2	10	0,5	100	3	1L
DMBT6517	NPN	350	350	500	225	50	250	30	200	30	10	0,5	30	3	40	6	1Z
DMBT6520	PNP	-350	-350	-500	225	-50	-250	30	200	-30	-10	-0,5	-30	-3	40	6	2Z
DMBT8050	NPN	25	20	500	225	1000	20	150	400	150	1	0,5	500	50	150	10	D9
DMBT8099	NPN	80	80	500	225	100	80	100	300	1	5	0,4	100	5	150	6	KB
DMBT8550	PNP	-25	-20	-500	225	-1000	-20	150	400	-150	-1	-0,5	-500	-50	150	10	B9
DMBT8599	PNP	-80	-80	-500	225	-100	-80	100	300	-1	-5	-0,4	-100	-5	150	8	2W
DMBT9011	NPN	50	30	30	225	100	50	28	198	1	5	0,3	10	1	150	#1,5	FO
DMBT9012	PNP	-40	-20	-500	225	-100	-25	64	300	-50	-1	-0,6	-500	-50	-	-	F4
DMBT9013	NPN	40	20	500	225	100	25	64	300	50	1	0,6	500	50	-	-	F5
DMBT9014	NPN	50	45	100	225	50	50	60	1000	1	5	0,3	100	5	150	3,5	F1
DMBT9015	PNP	-50	-45	-100	225	-50	-50	60	600	-1	-5	-0,7	-100	-5	100	7	F2
DMBT9018	NPN	20	15	50	225	100	12	30	400	1	6	0,5	5	0,5	500	-	3E
DMBTA05	NPN	60	60	500	225	100	60	80	250	10	1	0,25	100	10	100	-	1H
DMBTA06	NPN	80	80	500	225	100	80	50	-	10	1	0,25	100	10	100	-	1G
DMBTA13	NPN	30	30	300	225	100	30	10K	-	100	5	1,5	100	0,1	125	6	1M
DMBTA14	NPN	30	30	300	225	100	30	20K	-	100	5	1,5	100	0,1	125	6	1N
DMBTA42	NPN	300	300	500	225	100	200	40	-	10	10	0,5	20	2	50	3	1D
DMBTA43	NPN	200	200	500	225	100	200	40	-	10	10	0,5	20	2	50	-	1E
DMBTA44	NPN	450	400	300	350	100	400	50	300	10	10	0,4	1	0,1	-	6	3Z
DMBTA55	PNP	-60	-60	-500	225	-100	-60	80	250	-10	-1	-0,3	-100	-10	50	-	2H
DMBTA56	PNP	-80	-80	-500	225	-100	-80	50	-	-100	-1	-0,3	-100	-10	100	-	2G
DMBTA64	PNP	-30	-30	-500	225	-100	-30	20K	-	-100	-5	-1,5	-100	-0,1	125	-	2V
DMBTA92	PNP	-300	-300	-500	225	-250	-200	40	-	-10	-10	-0,5	-20	-2	50	6	2D
DMBTA94	PNP	-400	-400	-150	350	-100	-400	75	200	-10	-10	-0,2	-1	-0,1	-	6	4Z
DMBTH10	NPN	20	15	50	225	100	25	60	-	4	10	0,5	4	0,4	650	0,7	3E
SC5094	NPN	18	10	20	150	1000	3	50	160	1	2	-	-	-	9000	-	TE7
