Полупроводники >> Диоды >> Стабилитроны

1N4460...1N4496 и 1N6485...1N6491
1.5 Вт одиночные стабилитроны в корпусе M1A
Одиночные стабилитроны 1N4460...1N4496 и 1N6485...1N6491

Корпус M1A

Допуск номинального напряжения стабилизации: ±5%

 Одиночные стабилитроны 1N4460...1N4496 и 1N6485...1N6491 с допуском номинального напряжения стабилизации ±5% в корпусе M1A поставляются в пакетах по 1000 штук со склада в Москве и под заказ.



Одиночные стабилитроны 1N4460...1N4496 и 1N6485...1N6491

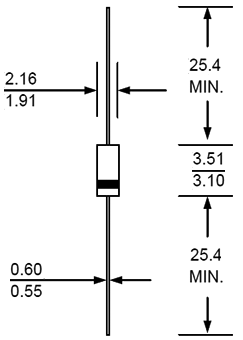

Размеры в мм

Электрические параметры
Код
товара		 Марка Номинальное
напряжение
стабилизации, В		 Тестовый
ток, мА		 Макс. динамический
импеданс, Ом		 Макс. импеданс
стабилизации, Ом		 Макс. обратный
ток, мкА		 Макс.
непрерывный
ток, мА		 Макс. ток
перегрузки, А
VZ при IZT IZT ZZT при IZT ZZK при IZK IZK, мА IR при VR IZM IZSM
мкА В
131097 1N6485 3.3 76.0 10 400 1.0 50 1.0 433 4.2
131098 1N6486 3.6 69.0 10 400 1.0 50 1.0 397 3.9
131099 1N6487 3.9 64.0 9 400 1.0 35 1.0 366 3.6
131100 1N6488 4.3 58.0 9 400 1.0 5.0 1.0 332 3.3
131101 1N6489 4.7 53.0 8 500 1.0 4.0 1.0 304 3.0
131102 1N6490 5.1 49.0 7 500 1.0 1.0 1.0 280 2.7
131103 1N6491 5.6 45.0 5 600 1.0 0.5 2.0 255 2.5
131104 1N4460 6.2 40.0 4.0 200 1.0 10 3.72 230 2.3
131105 1N4461 6.8 37.0 2.5 200 1.0 5.0 4.08 210 2.1
131106 1N4462 7.5 34.0 2.5 400 0.5 1.0 4.50 191 1.9
131107 1N4463 8.2 31.0 3.0 400 0.5 0.5 4.92 174 1.7
131108 1N4464 9.1 28.0 4.0 500 0.5 0.3 5.46 157 1.6
131109 1N4465 10 25.0 5.0 500 0.25 0.3 8.00 143 1.4
131110 1N4466 11 23.0 6.0 550 0.25 0.3 8.80 130 1.3
131111 1N4467 12 21.0 7.0 550 0.25 0.2 9.60 119 1.2
131112 1N4468 13 19.0 8.0 550 0.25 0.05 10.4 110 1.1
131113 1N4469 15 17.0 9.0 600 0.25 0.05 12.0 95 0.95
131114 1N4470 16 15.5 10 600 0.25 0.05 12.8 90 0.90
131115 1N4471 18 14.0 11 650 0.25 0.05 14.4 79 0.79
131116 1N4472 20 12.5 12 650 0.25 0.05 16.0 71 0.71
131117 1N4473 22 11.5 14 650 0.25 0.05 17.6 65 0.65
131118 1N4474 24 10.5 16 700 0.25 0.05 19.2 60 0.60
131119 1N4475 27 9.5 18 700 0.25 0.05 21.6 53 0.53
131120 1N4476 30 8.5 20 750 0.25 0.05 24.0 48 0.48
131121 1N4477 33 7.5 25 800 0.25 0.05 26.4 43 0.43
131122 1N4478 36 7.0 27 850 0.25 0.05 28.8 40 0.40
131123 1N4479 39 6.5 80 900 0.25 0.05 31.2 37 0.37
131124 1N4480 43 6.0 40 950 0.25 0.05 34.4 33 0.33
131125 1N4481 47 5.5 50 1000 0.25 0.05 37.6 30 0.30
131126 1N4482 51 5.0 60 1100 0.25 0.05 40.8 28 0.28
131127 1N4483 56 4.5 70 1300 0.25 0.25 44.8 26 0.26
131128 1N4484 62 4.0 80 1500 0.25 0.25 49.6 23 0.23
131129 1N4485 68 3.7 100 1700 0.25 0.25 54.4 21 0.21
131130 1N4486 75 3.3 130 2000 0.25 0.25 60.4 19 0.19
131131 1N4487 82 3.0 160 2500 0.25 0.25 65.6 17 0.17
131132 1N4488 91 2.8 200 3000 0.25 0.25 72.8 16 0.16
131133 1N4489 100 2.5 250 3100 0.25 0.25 80.0 14 0.14
131134 1N4490 110 2.0 300 4000 0.25 0.25 88.0 13 0.13
131135 1N4491 120 2.0 400 4500 0.25 0.25 96.0 12 0.12
131136 1N4492 130 1.9 500 5000 0.25 0.25 104.0 11 0.11
131137 1N4493 150 1.7 700 6000 0.25 0.25 120.0 9.5 0.095
131138 1N4494 160 1.6 1000 6500 0.25 0.25 128.0 8.9 0.089
131139 1N4495 180 1.4 1300 7000 0.25 0.25 144.0 7.9 0.079
131140 1N4496 200 1.2 1500 8000 0.25 0.25 160.0 7.2 0.072

Symbol Parameter Параметр
VZ Reverse Zener Voltage @ IZT Номинальное напряжение стабилизации при IZT
IZT Reverse Current Обратный ток
ZZT Maximum Zener Impedance @ IZT Максимальный импеданс при IZT
IZK Reverse Current Обратный ток
ZZK Maximum Zener Impedance @ IZK Максимальный импеданс при IZK
IR Reverse Leakage Current @ VR Обратный ток утечки при VR
VR Reverse Voltage Обратное напряжение
IZM Maximum Continuous Current Максимальный непрерывный ток
IZSM Maximum Surge Current Максимальный ток перегрузки





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
