Полупроводники >> Диоды >> Стабилитроны

AZ23Cxx серия

0.3 Вт одиночные стабилитроны SMD (для поверхностного монтажа) в корпусе SOT-23


Одиночные стабилитроны AZ23Cxx серии

Корпус SOT-23

Схема устройства

Разброс напряжений стабилитронов
в одном корпусе ≤ 5%

Одиночные стабилитроны AZ23Cxx серии для поверхностного монтажа (SMD) в корпусе SOT-23 поставляются в 7" катушках по 3000 штук со склада в Москве и под заказ.

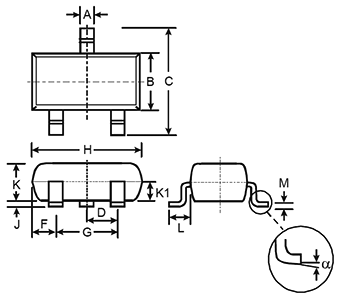

Размер Размеры, мм
Мин Тип. Макс
A 0.37 0.40 0.51
B 1.20 1.30 1.40
C 2.30 2.40 2.50
D 0.89 0.915 1.03
F 0.45 0.535 0.60
G 1.78 1.83 2.05
H 2.80 2.90 3.00
J 0.013 0.05 0.10
K 0.903 1.00 1.10
K1 - 0.400 -
L 0.45 0.55 0.61
M 0.085 0.11 0.18
α -
Одиночные стабилитроны AZ23Cxx серии

Электрические параметры

Код
товара
Марка Маркировка Напряжение
стабилизации, В
Макс. импеданс
стабилизации, Ом
Типовой
температурный
коэффициент
% / °C
Макс.
обратное
напряжение, В
VZ при IZT ZZT при IZT = 5 мА ZZK при IZK = 1 мА TC VR при
IR=1 мкА
мин. тип. макс.
132127 AZ23C2V7 D1 2.5 2.7 2.9 83 500 -0.065
132128 AZ23C3V0 D2 2.8 3 3.2 95 500 -0.060
132129 AZ23C3V3 D3 3.1 3.3 3.5 95 500 -0.055
132130 AZ23C3V6 D4 3.4 3.6 3.8 95 500 -0.055
132131 AZ23C3V9 D5 3.7 3.9 4.1 95 500 -0.050
132132 AZ23C4V3 D6 4 4.3 4.6 95 500 -0.035
132133 AZ23C4V7 D7 4.4 4.7 5 78 500 -0.015
132134 AZ23C5V1 D8 4.8 5.1 5.4 60 480 +0.005 0.8
132135 AZ23C5V6 D9 5.2 5.6 6 40 400 +0.020 1.0
132136 AZ23C6V2 DA 5.8 6.2 6.6 10 200 +0.030 2.0
132137 AZ23C6V8 DB 6.4 6.8 7.2 8.0 150 +0.045 3.0
132138 AZ23C7V5 DC 7 7.45 7.9 7.0 50 +0.050 5.0
132139 AZ23C8V2 DD 7.7 8.2 8.7 7.0 50 +0.055 6.0
132140 AZ23C9V1 DE 8.5 9.05 9.6 10 50 +0.065 7.0
132141 AZ23C10 DF 9.4 10 10.6 15 70 +0.065 7.5
132142 AZ23C11 DG 10.4 11 11.6 20 70 +0.070 8.5
132143 AZ23C12 DH 11.4 12.05 12.7 20 90 +0.075 9.0
132144 AZ23C13 DI 12.4 13.25 14.1 25 110 +0.080 10.0
132145 AZ23C15 DJ 13.8 14.7 15.6 30 110 +0.080 11.0
132146 AZ23C16 DK 15.3 16.2 17.1 40 170 +0.090 12.0
132147 AZ23C18 DL 16.8 17.95 19.1 50 170 +0.090 14.0
132148 AZ23C20 DM 18.8 20 21.2 50 220 +0.090 15.0
132149 AZ23C22 DN 20.8 22.05 23.3 55 220 +0.090 17.0
132150 AZ23C24 DO 22.8 24.2 25.6 80 220 +0.090 18.0
132151 AZ23C27 DP 25.1 27 28.9 80 250 +0.090 20.0
132152 AZ23C30 DQ 28 30 32 80 250 +0.090 22.5
132153 AZ23C33 DR 31 33 35 80 250 +0.090 25.0
132154 AZ23C36 DS 34 36 38 90 250 +0.090 27.0
132155 AZ23C39 DT 37 39 41 90 300 +0.110 29.0
132156 AZ23C43 30 40 43 46 100 700 +0.110 32.0
132157 AZ23C47 31 44 47 50 100 750 +0.110 35.0
132158 AZ23C51 32 48 51 54 100 750 +0.110 38.0

Symbol Parameter Параметр
VZ Reverse Zener Voltage @ IZT Номинальное напряжение стабилизации при IZT
IZT Reverse Current Обратный ток
ZZT Maximum Zener Impedance @ IZT Максимальный импеданс при IZT
IZK Reverse Current Обратный ток
ZZK Maximum Zener Impedance @ IZK Максимальный импеданс при IZK
IR Reverse Leakage Current @ VR Обратный ток утечки при VR
VR Reverse Voltage Обратное напряжение
TC Typical Temperature Coefficient Типовой температурный коэффициент
