BZQ55Cxx серия

0.5 Вт одиночные стабилитроны SMD (для поверхностного монтажа) в корпусе Quadro Melf

Корпус Quadro Melf

Допуск номинального напряжения стабилизации: ±5%

Одиночные стабилитроны BZQ55Cxx серии для поверхностного монтажа (SMD) в корпусе Quadro Melf поставляются в 7" катушках по 2500 штук со склада в Москве и под заказ.

Одиночные стабилитроны BZQ55Cxx серии

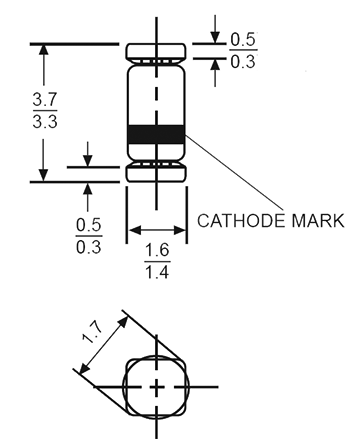

Размеры в мм

Электрические параметры
Код товара	Марка	Напряжение стабилизации, В			Тестовый ток, мА	Макс. импеданс стабилизации, Ом		Тестовый ток, мА	Макс. обратный ток утечки, мкА		Температурный коэффициент напряжения стабилизации	Макс. ток стабилизации, мА
		V_Z при I_ZT			I_ZT	Z_ZT при I_ZT	Z_ZK при I_ZK	I_ZK	I_R при V_R		%/°C	I_ZM при T_A
		мин.	тип.	макс.	I_ZT	Z_ZT при I_ZT	Z_ZK при I_ZK	I_ZK	I_R	V_R, В	%/°C	I_ZM при T_A
14320	BZQ55C2V4	2.28	2.4	2.56	5	85	600	1	50	1	-0.085	155
14321	BZQ55C2V7	2.5	2.7	2.9	5	85	600	1	10	1	-0.080	135
14322	BZQ55C3V0	2.8	3.0	3.2	5	85	600	1	4	1	-0.075	125
14323	BZQ55C3V3	3.1	3.3	3.5	5	85	600	1	2	1	-0.070	115
14324	BZQ55C3V6	3.4	3.6	3.8	5	85	600	1	2	1	-0.065	105
14325	BZQ55C3V9	3.7	3.9	4.1	5	85	600	1	2	1	-0.060	95
14326	BZQ55C4V3	4.0	4.3	4.6	5	75	600	1	1	1	±0.055	90
14327	BZQ55C4V7	4.4	4.7	5.0	5	60	600	1	0.5	1	±0.030	85
14328	BZQ55C5V1	4.8	5.1	5.4	5	35	550	1	0.1	1	±0.030	80
14329	BZQ55C5V6	5.2	5.6	6.0	5	25	450	1	0.1	1	+0.038	70
14330	BZQ55C6V2	5.8	6.2	6.6	5	10	200	1	0.1	2	+0.045	64
14331	BZQ55C6V8	6.4	6.8	7.2	5	8	150	1	0.1	3	+0.050	58
14332	BZQ55C7V5	7.0	7.5	7.9	5	7	50	1	0.1	5	+0.058	53
14333	BZQ55C8V2	7.7	8.2	8.7	5	7	50	1	0.1	6.2	+0.062	47
14334	BZQ55C9V1	8.5	9.1	9.6	5	10	50	1	0.1	6.8	+0.068	43
14335	BZQ55C10	9.4	10	10.6	5	15	70	1	0.1	7.5	+0.075	40
14336	BZQ55C11	10.4	11	11.6	5	20	70	1	0.1	8.2	+0.076	36
14337	BZQ55C12	11.4	12	12.7	5	20	90	1	0.1	9.1	+0.077	32
14338	BZQ55C13	12.4	13	14.1	5	26	110	1	0.1	10	+0.079	29
14339	BZQ55C15	13.8	15	15.6	5	30	110	1	0.1	11	+0.082	27
14340	BZQ55C16	15.3	16	17.1	5	40	170	1	0.1	12	+0.083	24
14341	BZQ55C18	16.8	18	19.1	5	50	170	1	0.1	13	+0.085	21
14342	BZQ55C20	18.8	20	21.2	5	55	220	1	0.1	15	+0.086	20
14343	BZQ55C22	20.8	22	23.3	5	55	220	1	0.1	16	+0.087	18
14344	BZQ55C24	22.8	24	25.6	5	80	220	1	0.1	18	+0.088	16
14345	BZQ55C27	25.1	27	28.9	5	80	220	1	0.1	20	+0.090	14
14346	BZQ55C30	28	30	32	5	80	220	1	0.1	22	+0.091	13
14347	BZQ55C33	31	33	35	5	80	220	1	0.1	24	+0.092	12
14348	BZQ55C36	34	36	38	5	80	220	1	0.1	27	+0.093	11

Symbol	Parameter	Параметр
V_Z	Reverse Zener Voltage @ I_ZT	Номинальное напряжение стабилизации при I_ZT
I_ZT	Reverse Current	Обратный ток
Z_ZT	Maximum Zener Impedance @ I_ZT	Максимальный импеданс при I_ZT
I_ZK	Reverse Current	Обратный ток
Z_ZK	Maximum Zener Impedance @ I_ZK	Максимальный импеданс при I_ZK
I_R	Reverse Leakage Current @ V_R	Обратный ток утечки при V_R
V_R	Reverse Voltage	Обратное напряжение
I_ZM	Maximum Continuous Current	Максимальный непрерывный ток

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
