Полупроводники >> Диоды >> Стабилитроны

DDZxxF серия
0,5 Вт одиночные стабилитроны SMD (для поверхностного монтажа) в корпусе SOD-323F
Одиночные стабилитроны DDZxxF серии

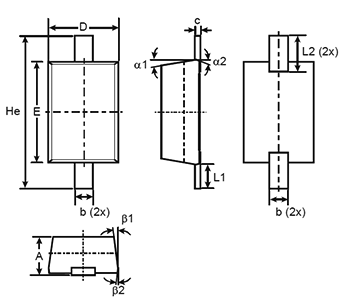

Корпус SOD-323F

Допуск номинального напряжения стабилизации: ±5%

Одиночные стабилитроны DDZxxF серии для поверхностного монтажа (SMD) в корпусе SOD-323F могут использоваться в качестве регуляторов напряжения. Поставляются со склада в Москве и под заказ.
Размер Размеры, мм
мин. тип. макс.
A 0.60 - 0.75
b 0.25 - 0.35
c 0.05 - 0.26
D 1.15 1.25 1.35
E 1.60 1.70 1.80
He 2.30 2.50 2.70
L1 0.30 0.40 0.50
L2 0.41 0.51 0.61
α1 - 7° -
α2 - 3° -
β1 - 7° -
β2 - 3° -

Одиночные стабилитроны DDZxxF серии

Размеры в мм

Электрические параметры
Код
товара		 Марка Маркировка Напряжение
стабилизации, В		 Макс. импеданс
стабилизации
на частоте
f=1 кГц, Ом		 Макс. обратный
ток, мкА
VZ при IZT IZT, мА ZZT при IZT IR при VR, В
ном. мин. макс.
133076 DDZ2V4ASF 4C 2.4 2.33 2.52 20 100 120 1
133077 DDZ2V4BSF KD 2.4 2.43 2.63 20 100 120 1
133078 DDZ2V7ASF 4E 2.7 2.54 2.75 20 110 120 1
133079 DDZ2V7BSF KE 2.7 2.69 2.91 20 110 120 1
133080 DDZ3V0ASF 4F 3.0 2.85 3.07 20 120 50 1
133081 DDZ3V0BSF KF 3.0 3.01 3.22 20 120 50 1
133082 DDZ3V3ASF 4G 3.3 3.16 3.38 20 130 20 1
133083 DDZ3V3BSF KG 3.3 3.32 3.53 20 130 20 1
133084 DDZ3V6ASF 4H 3.6 3.45 3.69 20 130 10 1
133085 DDZ3V6BSF KH 3.6 3.60 3.84 20 130 10 1
133086 DDZ3V9ASF 4J 3.9 3.74 4.01 20 130 10 1
133087 DDZ3V9BSF KJ 3.9 3.89 4.16 20 130 10 1
133088 DDZ4V3ASF 4K 4.3 4.04 4.29 20 130 10 1
133089 DDZ4V3BSF KK 4.3 4.17 4.43 20 130 10 1
133090 DDZ4V3CSF YK 4.3 4.30 4.57 20 130 10 1
133091 DDZ4V7ASF 4L 4.7 4.44 4.68 20 130 10 1
133092 DDZ4V7BSF KL 4.7 4.55 4.80 20 130 10 1
133093 DDZ4V7CSF YL 4.7 4.68 4.93 20 130 10 1
133094 DDZ5V1ASF 4M 5.1 4.81 5.07 20 130 7.5 2
133095 DDZ5V1BSF KM 5.1 4.94 5.20 20 130 7.5 2
133096 DDZ5V1CSF YM 5.1 5.09 5.37 20 130 7.5 2
133097 DDZ5V6ASF 4N 5.6 5.28 5.55 20 80 7.5 2
133098 DDZ5V6BSF KN 5.6 5.45 5.73 20 80 7.5 2
133099 DDZ5V6CSF YN 5.6 5.61 5.91 20 80 7.5 2
133100 DDZ6V2ASF 4O 6.2 5.78 6.09 20 50 7.5 3
133101 DDZ6V2BSF КО 6.2 5.96 6.27 20 50 7.5 3
133102 DDZ6V2CSF YO 6.2 6.12 6.44 20 50 7.5 3
133103 DDZ6V8ASF 4P 6.8 6.29 6.63 20 30 7.5 4
133104 DDZ6V8BSF KP 6.8 6.49 6.83 20 30 7.5 4
133105 DDZ6V8CSF YP 6.8 6.66 7.01 20 30 7.5 4
133106 DDZ7V5ASF 4Q 7.5 6.85 7.22 20 30 7.5 4
133107 DDZ7V5BSF KQ 7.5 7.07 7.45 20 30 7.5 4
133108 DDZ7V5CSF YQ 7.5 7.29 7.67 20 30 7.5 4
133109 DDZ8V2ASF 4R 8.2 7.53 7.92 20 30 7.5 7.15
133110 DDZ8V2BSF KR 8.2 7.78 8.19 20 30 7.5 7.39
133111 DDZ8V2CSF YR 8.2 8.03 8.45 20 30 7.5 7.63
133112 DDZ9V1ASF 4S 9.1 8 29 8.73 20 30 7.5 7.88
133113 DDZ9V1BSF KS 9.1 8.57 9.01 20 30 7.5 8.14
133114 DDZ9V1CSF YS 9.1 8.83 9.30 20 30 7.5 8.39
133115 DDZ10ASF 4T 10 9.12 9.59 20 30 7.5 8.66
133116 DDZ10BSF KT 10 9.41 9.90 20 30 7.5 8.94
133117 DDZ10CSF YT 10 9.70 10.20 20 30 7.5 9.22
133118 DDZ10DSF 7T 10 9.94 10.44 20 30 7.5 9.44
133119 DDZ11ASF 4U 11 10.18 10.71 10 30 0.07 9.67
133120 DDZ11BSF KU 11 10.50 11.05 10 30 7.5 9.98
133121 DDZ11CSF YU 11 10.82 11.38 10 30 0.07 10.28
133122 DDZ12ASF 4V 12 11.13 11.71 10 35 0.07 10.60
133123 DDZ12BSF KV 12 11.44 12.03 10 30 0.07 10.90
133124 DDZ12CSF YV 12 11.74 12.35 10 35 0.07 11.20
133125 DDZ13ASF 4W 13 12.11 12.75 10 35 0.07 11.50
133126 DDZ13BSF KW 13 12.55 13.21 10 35 0.07 11.90
133127 DDZ13CSF YW 13 12.99 13.66 10 35 0.07 12.30
133128 DDZ15ASF 4X 15 13.44 14.13 10 40 0.07 12.80
133129 DDZ15BSF KX 15 13.89 14.62 10 40 0.07 13.20
133130 DDZ15CSF YX 15 14.35 15.09 10 40 0.07 13.60
133131 DDZ16ASF 4Y 16 14.80 15.57 10 40 0.07 14.10
133132 DDZ16BSF KY 16 15.25 16.04 10 40 0.07 14.50
133133 DDZ16CSF YY 16 15.69 16.51 10 40 0.07 14.90
133134 DDZ18ASF 4Z 18 16.22 17.06 10 45 0.07 15.40
133135 DDZ18BSF KZ 18 16.82 17.70 10 45 0.07 16.00
133136 DDZ18CSF YZ 18 17.42 18.33 10 45 0.07 16.50
133137 DDZ20ASF RJ 20 18.05 18.96 10 50 0.07 17.10
133138 DDZ20BSF ZJ 20 18.63 19.59 10 50 0.07 17.70
133139 DDZ20CSF PJ 20 19.23 20.22 10 50 0.07 17.70
133140 DDZ20DSF 2J 20 19.72 20.72 10 50 0.07 18.70
133141 DDZ22ASF RK 22 20.15 21.20 5 55 0.07 19.10
133142 DDZ22BSF ZK 22 20.64 21.71 5 55 0.07 19.60
133143 DDZ22CSF PK 22 21.08 22.17 5 55 0.07 20.00
133144 DDZ22DSF 2K 22 21.52 22.63 5 55 0.07 20.40
133145 DDZ24ASF RL 24 22.05 23.18 5 60 0.07 20.90
133146 DDZ24BSF ZL 24 22.61 23.77 5 60 0.07 21.50
133147 DDZ24CSF PL 24 23.12 24.31 5 60 0.07 22.00
133148 DDZ24DSF 2L 24 23.63 24.85 5 60 0.07 22.40
133149 DDZ27ASF RM 27 24.26 25.52 5 70 0.07 23.00
133150 DDZ27BSF ZM 27 24.97 26.26 5 70 0.07 23.70
133151 DDZ27CSF PM 27 25.63 26.95 5 70 0.07 24.30
133152 DDZ27DSF 2M 27 26.29 27.64 5 70 0.07 25.00
133153 DDZ30ASF RN 30 26.99 28.39 5 80 0.07 25.60
133154 DDZ30BSF ZN 30 27.70 29.13 5 80 0.07 26.00
133155 DDZ30CSF PN 30 28.36 29.82 5 55 0.07 26.90
133156 DDZ30DSF 2N 30 29.02 30.51 5 80 0.07 27.60
133157 DDZ33ASF RO 33 29.68 31.22 5 80 0.07 28.20
133158 DDZ33BSF ZO 33 30.32 31.88 5 80 0.07 28.80
133159 DDZ33CSF PO 33 30.90 32.50 5 65 0.07 29.40
133160 DDZ33DSF 2O 33 31.49 33.11 5 65 0.07 29.90
133161 DDZ36ASF RP 36 32.14 33.79 5 90 0.07 30.50
133162 DDZ36BSF ZP 36 32.79 34.49 5 90 0.07 31.20
133163 DDZ36CSF PP 36 33.40 35.13 5 75 0.07 31.70
133164 DDZ36DSF 2P 36 34.01 35.77 5 90 0.07 32.30
133165 DDZ39ASF RQ 39 34.68 36.47 5 85 0.2 30.00
133166 DDZ39BSF ZQ 39 35.36 37.19 5 85 0.2 30.00
133167 DDZ39CSF PQ 39 36.00 37.85 5 85 0.2 30.00
133168 DDZ39DSF 2Q 39 36.63 38.52 5 85 0.2 30.00

Symbol Parameter Параметр
VZ Reverse Zener Voltage при IZT Номинальное напряжение стабилизации при IZT
IZ, IZT Test Current Тестовый ток
ZZT Maximum Zener Impedance при IZT Максимальный импеданс при IZT
ZZ, ZZK Dynamic Resistance Динамическое сопротивление
αVZ Temperприure Coefficient Температурный коэффициент
IR Reverse Leakage Current при VR Обратный ток утечки при VR
VR Reverse Voltage Обратное напряжение
