Полупроводники >> Диоды >> Стабилитроны

MMSZ52BS серия

200 мВт одиночные стабилитроны SMD (для поверхностного монтажа) в корпусе SOD323


Одиночные стабилитроны ZMM серии

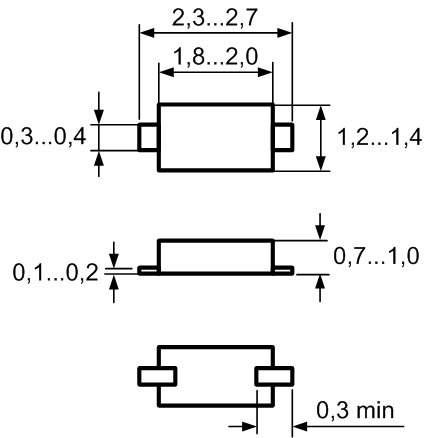

Корпус SOD323

MMSZ52 21 BS
1 2 3

1) серия
2) код напряжения стабилизации
2) суффикс

Одиночные стабилитроны серии MMSZ52B в корпусе SOD323 поставляются на ленте в катушках по 3000 штук со склада в Москве и под заказ.


Электрические параметры

Код товара Марка Маркировка Диапазон
напряжения
стабилизации, В
Тестовый
ток
Макс. импеданс
стабилизации
Макс. обратный
ток утечки
Vz @ Izt Izt Zzt при Izt ZzK при IzK = 0.25mA Ir при Vr
Nom Min Max мА Ом мкА В
13980 MMSZ5221BS C1 2.4 2.28 2.52 20 30 1200 100 1.0
13982 MMSZ5223BS C3 2.7 2.57 2.84 20 30 1300 75 1.0
13983 MMSZ5225BS C5 3.0 2.85 3.15 20 30 1600 50 1.0
13984 MMSZ5226BS G1 3.3 3.14 3.47 20 28 1600 25 1.0
13985 MMSZ5227BS G2 3.6 3.42 3.78 20 24 1700 15 1.0
13986 MMSZ5228BS G3 3.9 3.71 4.10 20 23 1900 10 1.0
13987 MMSZ5229BS G4 4.3 4.09 4.52 20 22 2000 5.0 1.0
13988 MMSZ5230BS G5 4.7 4.4 7 4.94 20 19 1900 5.0 2.0
13989 MMSZ5231BS E1 5.1 4.85 5.36 20 17 1600 5.0 2.0
13990 MMSZ5232BS E2 5.6 5.32 5.88 20 11 1600 5.0 3.0
13991 MMSZ5233BS E3 6.0 5.70 6.30 20 7 1600 5.0 3.5
13992 MMSZ5234BS E4 6.2 5.89 6.51 20 7 1000 5.0 4.0
13993 MMSZ5235BS E5 6.8 6.46 7.14 20 5 750 3.0 5.0
13994 MMSZ5236BS F1 7.5 7.13 7.88 20 6 500 3.0 6.0
13995 MMSZ5237BS F2 8.2 7.79 8.61 20 8 500 3.0 6.5
13996 MMSZ5238BS F3 8.7 8.27 9.14 20 8 600 3.0 6.5
13997 MMSZ5239BS F4 9.1 8.65 9.56 20 10 600 3.0 7.0
MMSZ5240BS F5 10 9.50 10.50 20 17 600 3.0 8.0
13999 MMSZ5241BS H1 11 10.45 11.55 20 22 600 2.0 8.4
14000 MMSZ5242BS H2 12 11.40 12.60 20 30 600 1.0 9.1
14001 MMSZ5243BS H3 13 12.35 13.65 9.5 13 600 0.5 9.9
14003 MMSZ5245BS H5 15 14.25 15.75 8.5 16 600 0.1 11
14004 MMSZ5246BS J1 16 15.20 16.80 7.8 17 600 0.1 12
14006 MMSZ5248BS J3 18 17.10 18.90 7.0 21 600 0.1 14
14008 MMSZ5250BS J5 20 19.00 21.00 6.2 25 600 0.1 15
14009 MMSZ5251BS K1 22 20.90 23.10 5.6 29 600 0.1 17
14010 MMSZ5252BS K2 24 22.80 25.20 5.2 33 600 0.1 18
14012 MMSZ5254BS K4 27 25.65 28.35 5.0 41 600 0.1 21
14013 MMSZ5255BS K5 28 26.60 29.40 4.5 44 600 0.1 21
14014 MMSZ5256BS M1 30 28.50 31.50 4.2 49 600 0.1 23
14015 MMSZ5257BS M2 33 31.35 34.65 3.8 58 700 0.1 25
14016 MMSZ5258BS M3 36 34.20 37.80 3.4 70 700 0.1 27
14017 MMSZ5259BS M4 39 37.05 40.95 3.2 80 800 0.1 30
