Кодовые переключатели типа "счетчик"

Переключатели PS-311, PS-321

Переключатели PS-311, Кодовые переключатели типа счетчик

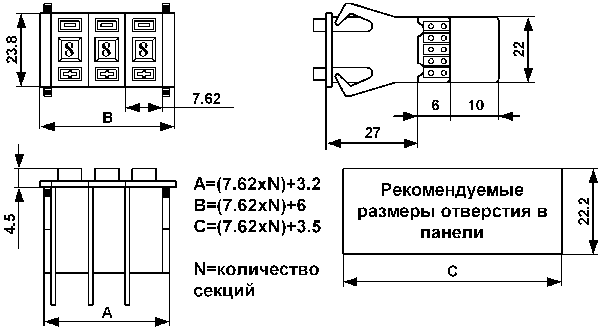

PS-311
чертеж
Переключатели PS-321, Кодовые переключатели типа счетчик

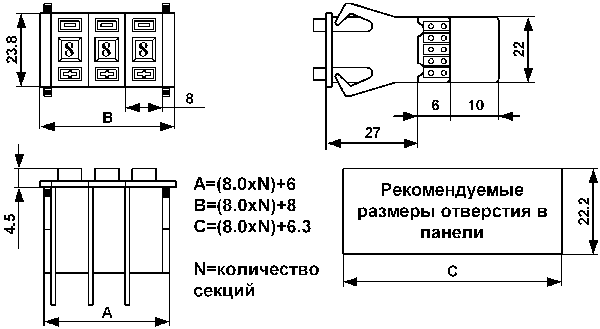

PS-321
чертеж
Спецификация:

Рабочее напряжение (макс.): 50В перем. или 28В пост.
Ток при переключении (макс.): 100 мА
Ток продолжительный (макс.): 500 мА
Сопротивление контактов (макс.): 0,2 Ом
Сопротивление изоляции (мин.): 1000 МОм
Диэлектрическая стойкость: 500В перем. в течение 1 минуты
Рабочая температура: от -20°C до +65°C
Влажность окружающей среды (макс.): 75%
Механический ресурс (мин.): 200 000 переключений
Электрический ресурс (мин.): 100 000 переключений

Материалы:

Корпус, кнопки, шестерни: Термопластик
Подвижные контакты: Фосфористая бронза
Печатная плата: Медные дорожки с позолотой поверх никеля

Система обозначений:

PS-3 X + 1 + XX + X + X
  1   2   3   4   5

1 Размер:
1: средний
2: увеличенный
2 Тип:
1: только основной
3 Коды:
Код 01 (2 позиции)
Пози-
ция
Контакты
1248С
0    х
1х   х
Код 02 (3 позиции)
Пози-
ция
Контакты
1248С
0    х
1х   х
2 х  х
Код 03 (4 позиции)
Пози-
ция
Контакты
1248С
0    х
1х   х
2 х  х
3хх  х
Код 04 (5 позиций)
Пози-
ция
Контакты
1248С
0    х
1х   х
2  х  х
3хх  х
4  х х
Код 05 (6 позиций)
Пози-
ция
Контакты
1248С
0    х
1х   х
2 х  х
3хх  х
4  х х
5х х х
Код 06 (7 позиций)
Пози-
ция
Контакты
1248С
0    х
1х   х
2 х  х
3хх  х
4  х х
5х х х
6 хх х
Код 07 (8 позиций)
Пози-
ция
Контакты
1248С
0    х
1х   х
2 х  х
3хх  х
4  х х
5х х х
6 хх х
7ххх х
Код 08 (9 позиций)
Пози-
ция
Контакты
1248С
0    х
1х   х
2 х  х
3хх  х
4  х х
5х х х
6 хх х
7ххх х
8   хх
Код 09 (10 позиций)
Пози-
ция
Контакты
1248С
0    х
1х   х
2 х  х
3хх  х
4  х х
5х х х
6 хх х
7ххх х
8   хх
9х  хх
Код 11 (0/1 повтор)
Пози-
ция
Контакты
12С
0х х
1 хх
0х х
1 хх
0х х
1 хх
0х х
1 хх
0х х
1 хх
Код 12 (+/- повтор)
Пози-
ция
Контакты
12С
+х х
- хх
+х х
- хх
+х х
- хх
+х х
- хх
+х х
- хх

4 Выводы:
Общая плата, шаг 5,08
Общая плата, шаг 5,08
Общая плата, шаг 4,0
Общая плата, шаг 4,0
Общая плата, шаг 4,0
Общая плата, шаг 4,0
Общая плата, шаг 5,08
Общая плата, шаг 5,08
Общая плата, шаг 4,0
Общая плата, шаг 4,0
Расширенная плата, шаг 5,08
Расширенная плата, шаг 5,08
Расширенная плата, шаг 2,54
Расширенная плата, шаг 2,54
Расширенная плата, шаг 5,08
Расширенная плата, шаг 5,08
Общая плата, шаг 5,08
Общая плата, шаг 5,08
5 Цвет частей:
Код 1 2 3 4 5 6 0
Корпус Черный Слоновая
кость
Черный Слоновая
кость
Черный Слоновая
кость
Заказной
Колесо Черный Черный Черный Черный Красный Красный Заказной
Кнопка Черный Слоновая
кость
Слоновая
кость
Черный Черный Слоновая
кость
Заказной
Символ Белый Белый Белый Белый Белый Белый Заказной
  Дополнения:
Промежуточная заглушка:
PS-31-H-1 (черная)
PS-31-H-2 (слоновая кость)

Промежуточная заглушка

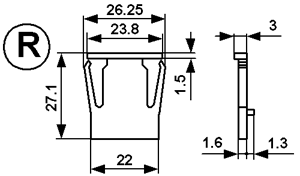

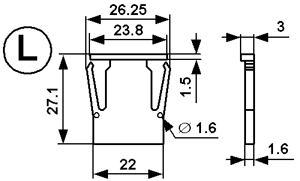

Левая и правая крышки
PS-31-С-1 (черная)
PS-31-С-2 (слоновая кость)

Левая и правая крышки
Левая и правая крышки
Промежуточная заглушка:
PS-32-H-1 (черная)
PS-32-H-2 (слоновая кость)

Промежуточная заглушка

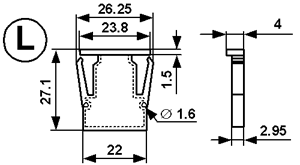

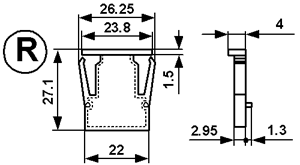

Левая и правая крышки
PS-32-С-1 (черная)
PS-32-С-2 (слоновая кость)

Левая и правая крышки
Левая и правая крышки
