Переключатели кодовые роторные

Спецификация:
Параметры: 50В перем. или 28В пост. (макс.)
Сопротивление контактов: 100 мОм (макс.)
Сопротивление изоляции: 1000 МОм при 100В пост.
Диэлектрическая стойкость: 250В перем. в течение 1 минуты
Рабочая температура: от -10°С до +70°С
Температура пайки: 250±5°С за 5 сек.
Позиции переключателя: 8, 10, 16 позиций
Сила нажатия: 350г/см (макс.)
Ресурс: 10 000 циклов

Материалы:
Корпус, ручка: термопластик
Ротор: силиконовая резина
Выводы: позолоченная фосфористая бронза

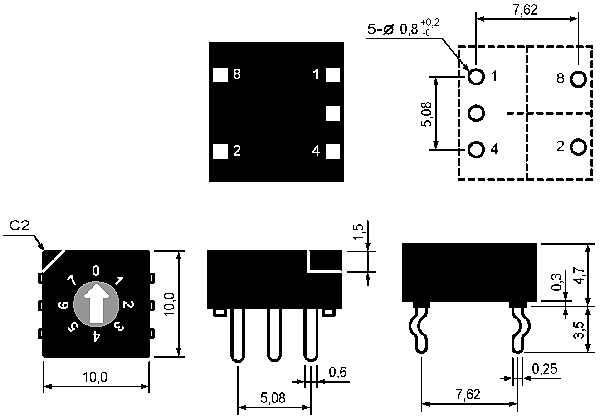

	RS20011 RS: вертикальный 2: 2+3 вывода 00: плоский 11: 8 позиций	чертеж

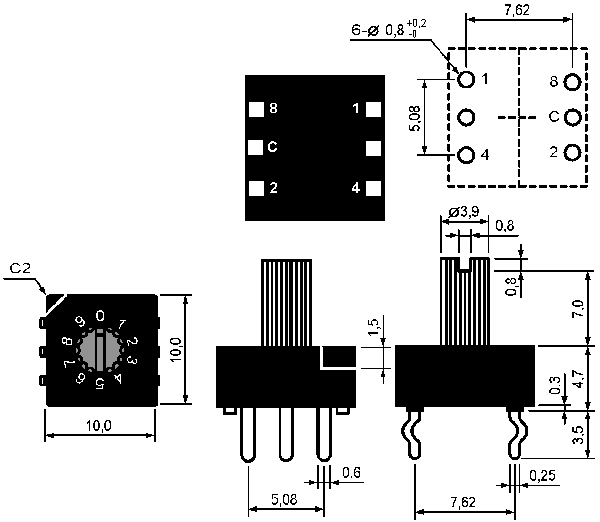

	RS32712 RS: вертикальный 3: 3+3 вывода 27: Rotor 7 мм 12: 10 позиций	чертеж

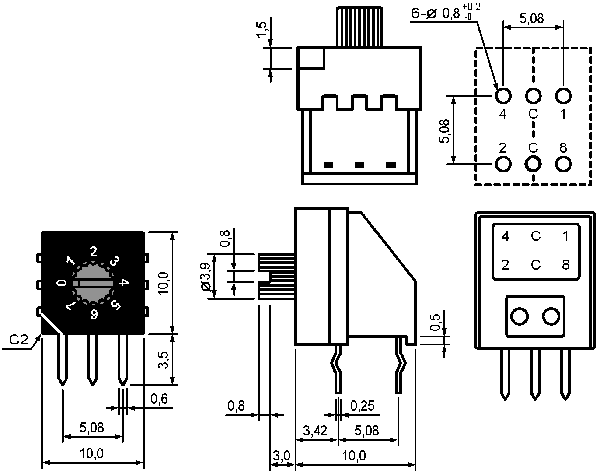

	RR32311 RR: горизонтальный 3: 3+3 вывода 23: Rotor 3 мм 11: 8 позиций	чертеж

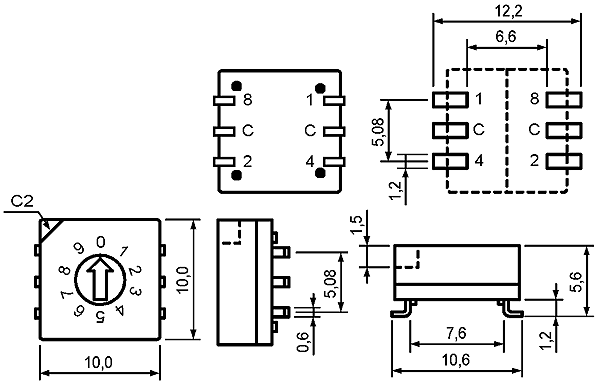

	RM30012 RM: SMD вертикальный 3: 3+3 вывода (только для RM) 00: плоский 12: 10 позиций	чертеж

Система обозначений:

R	S	+	2	+	00	+	11
	1		2		3		4

1	Модель:
	S: вертикальный R: горизонтальный угловой (P: 5,08 мм) M: SMD тип I: горизонтальный Dip угловой (P: 5,08 мм) T: SMD угловой (P: 5,08 мм) J: SMD угловой (P: 2,54 мм)
2	Выводы:
	2: 2+3 вывода 3: 3+3 вывода 4: 4+1 вывод
3	Ротор:
	00: плоский 13: 3 мм, Ж 10 мм 23: L=3 мм, маркировка: стрелка 27: L=7 мм, маркировка: стрелка
4	Код:
	11: 8 позиций 12: 10 позиций 14: 16 позиций Дополнительно: 31: 10 позиций 33: 16 позиций

Код 11 (8 позиций)
Пози- ция	Контакты
Пози- ция	1	2	4	8	C
0					•
1	•				•
2		•			•
3	•	•			•
4			•		•
5	•		•		•
6		•	•		•
7	•	•	•		•

Код 12 (10 позиций)
Пози- ция	Контакты
Пози- ция	1	2	4	8	C
0					•
1	•				•
2		•			•
3	•	•			•
4			•		•
5	•		•		•
6		•	•		•
7	•	•	•		•
8				•	•
9	•			•	•

Код 31 (10 позиций)
Пози- ция	Контакты
Пози- ция	1	2	4	8	C
0	•	•	•	•	•
1		•	•	•	•
2	•		•	•	•
3			•	•	•
4	•	•		•	•
5		•		•	•
6	•			•	•
7				•	•
8	•	•	•		•
9		•	•		•

Код 14 (16 позиций)
Пози- ция	Контакты
Пози- ция	1	2	4	8	C
0					•
1	•				•
2		•			•
3	•	•			•
4			•		•
5	•		•		•
6		•	•		•
7	•	•	•		•
8				•	•
9	•			•	•
A		•		•	•
B	•	•		•	•
C			•	•	•
D	•		•	•	•
E		•	•	•	•
F	•	•	•	•	•

Код 33 (16 позиций)
Пози- ция	Контакты
Пози- ция	1	2	4	8	C
0	•	•	•	•	•
1		•	•	•	•
2	•		•	•	•
3			•	•	•
4	•	•		•	•
5		•		•	•
6	•			•	•
7				•	•
8	•	•	•		•
9		•	•		•
A	•		•		•
B			•		•
C	•	•			•
D		•			•
E	•				•
F					•
