Переключатели типа DIP

DHN серия

DHN серия, Переключатели типа DIP
Спецификация:

Параметры контактов:
   коммутируемых: 25 мА при 24В пост.
   некоммутируемых: 100 мА при 50В пост.
Сопротивление контактов: <50 мОм
Сопротивление изоляции: >100 МОм
Электрическая прочность диэлектрика: 300В перем. в течение 1 минуты
Электрический ресурс: 2000 циклов
Сила нажатия: 500 г.
Ход: 0,6 мм
Материал: P.B.T. UL94V-0
Контакты: фосфористая бронза с золочением
Температура рабочая: -40...+85 °С
Температура хранения: -40...+85 °С


Наличие товара и ориентировочные цены на нашем складе в Москве на данный
момент можно проверить, кликнув по коду товара

Код товара
Марка
кол-во позиций
Размер A, мм
Упаковка на ленте, шт.
11317 DHN-02 2 3,77 4000
11319 DHN-04 4 6,31 4000
11320 DHN-06 6 8,85 4000
11321 DHN-08 8 11,39 4000
65117 DHN-10 10 13,93 4000

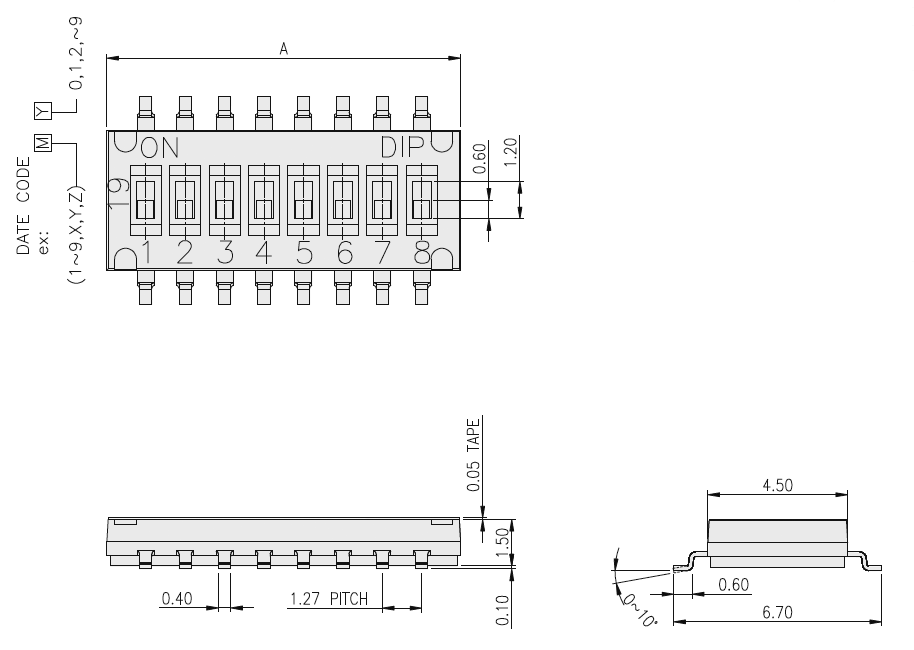

Размеры в мм

DHN серия, Переключатели типа DIP

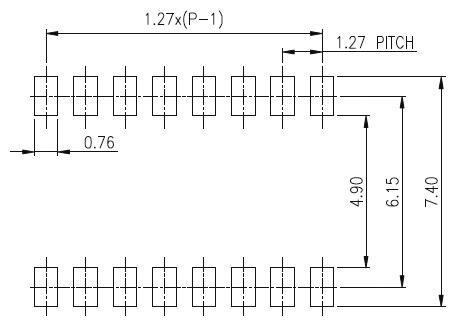

Контактные площадки на плате

DHN серия, Переключатели типа DIP

Система обозначений:

DHNF - 06 F - T - V - T/R
1   2 3   4   5   6

1 Длина выводов:
DHN: 6,7 мм
DHNF: 8,1 мм
2 Количество узлов (тумблеров):
02: 2 тумблера (минимум)
04: 4 тумблера
06: 6 тумблеров
08: 8 тумблеров
10: 10 тумблеров (максимум)
3 Функции:
[ ]: ON позиция
F : OFF позиция
4 Защита при пайке:
[ ]: пленка отсутствует
T: пленка (только для утопленных толкателей)
5 Экология:
V: соответствие RoHS (бессвинцовый)
6 Упаковка:
[ ]: в пеналах
T/R: в лентах на катушках
