Переключатели типа DIP

DJR серия

DJ, DJR серия, Переключатели типа DIP
Спецификация:

Параметры контактов:
   коммутируемых: 25 мА при 24В пост.
   некоммутируемых: 100 мА при 50В пост.
Сопротивление контактов: <50 мОм
Сопротивление изоляции: >100 МОм
Электрическая прочность диэлектрика: 500В перем. в течение 1 минуты
Электрический ресурс: 2000 циклов
Сила нажатия: 1000 г.
Ход: 1,0 мм
Материал: P.B.T. UL94V-0
Контакты: фосфористая бронза с золочением
Температура рабочая: -20...+85 °С
Температура хранения: -40...+85 °С


Наличие товара и ориентировочные цены на нашем складе в Москве на данный
момент можно проверить, кликнув по коду товара

Код товара
Марка
кол-во позиций
Размеры, мм
Упаковка на ленте, шт.
A
B
11396 DJ-02 2 6,02 2,54 1000
11395 DJ-03 3 8,56 5,08 1000
11380 DJ-04 4 11,10 7,62 1000
11379 DJ-05 5 13,64 10,16 1000
11363 DJ-06 6 16,18 12,70 1000
11362 DJ-07 7 18,72 15,24 1000
11338 DJ-08 8 21,26 17,78 1000
11339 DJ-09 9 23,80 20,32 1000
11324 DJ-10 10 26,34 22,86 1000
11332 DJ-12 12 31,42 27,94 1000

Код товара
Марка
кол-во позиций
Размеры, мм
Упаковка на ленте, шт.
A
B
11397 DJR-02 2 6,02 2,54 1000
11394 DJR-03 3 8,56 5,08 1000
11381 DJR-04 4 11,10 7,62 1000
11378 DJR-05 5 13,64 10,16 1000
11364 DJR-06 6 16,18 12,70 1000
11361 DJR-07 7 18,72 15,24 1000
11355 DJR-08 8 21,26 17,78 1000
11340 DJR-09 9 23,80 20,32 1000
11333 DJR-10 10 26,34 22,86 1000
11325 DJR-12 12 31,42 27,94 1000

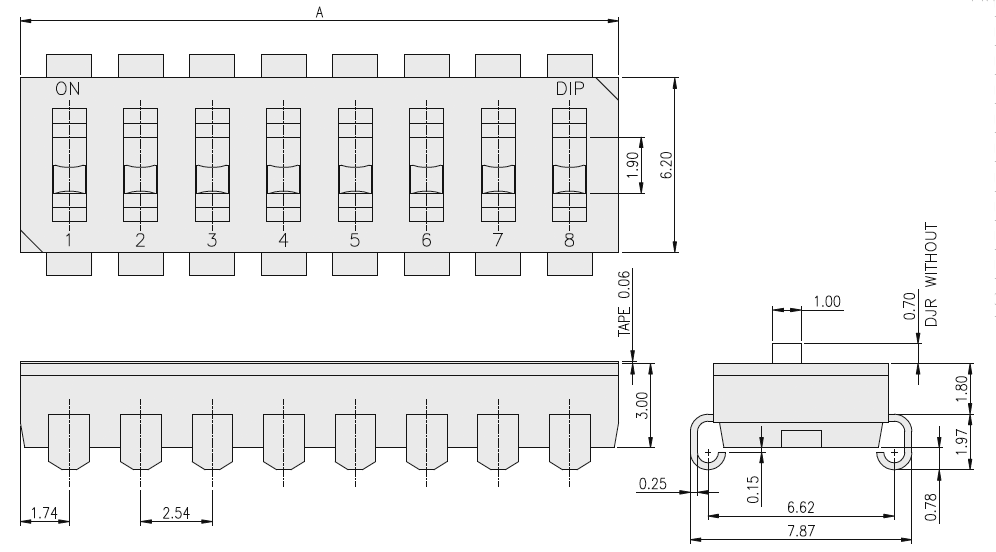

Размеры в мм

DJ, DJR серия, Переключатели типа DIP

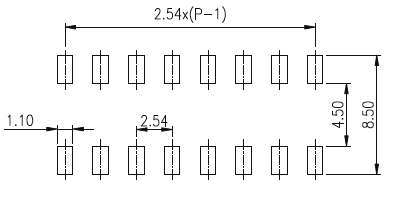

Контактные площадки на плате

DJ, DJR серия, Переключатели типа DIP

Система обозначений:

DM R - 04 - T - V - T/R
1 2   3   4   5   6

1 Тип контактов:
DM: поверхностный монтаж
DJ: поверхностный монтаж
DL: плоские выводы
2 Тип толкателей:
[ ]: по умолчанию (обычные)
R: утопленые толкатели
3 Количество узлов (тумблеров):
01: 1 тумблер (минимум)
02: 2 тумблера
03: 3 тумблера
04: 4 тумблера
05: 5 тумблеров
06: 6 тумблеров
07: 7 тумблеров
08: 8 тумблеров
09: 9 тумблеров
10: 10 тумблеров
12: 12 тумблеров (максимум)
4 Защита при пайке:
[ ]: пленка отсутствует
T: пленка (только для утопленных толкателей)
5 Экология:
V: соответствие RoHS (бессвинцовый)
6 Упаковка:
[ ]: в пеналах
T/R: в лентах на катушках
