Переключатели типа DIP
|
DL серия
 |
Спецификация:
Параметры контактов:
коммутируемых: 25 мА при 24В пост.
некоммутируемых: 100 мА при 50В пост.
Сопротивление контактов: <50 мОм
Сопротивление изоляции: >100 МОм
Электрическая прочность диэлектрика: 500В перем. в течение 1 минуты
Электрический ресурс: 2000 циклов
Сила нажатия: 1000 г.
Ход: 1,0 мм
Материал: P.B.T. UL94V-0
Контакты: фосфористая бронза с золочением
Температура рабочая: -20...+85 °С
Температура хранения: -40...+85 °С |
Наличие товара и ориентировочные цены на нашем складе в Москве на данный
момент можно проверить, кликнув по коду товара
Код товара |
Марка |
кол-во позиций |
Размеры, мм |
Упаковка на ленте, шт. |
A |
B |
| 88269 |
DL-01 |
1 |
3,48 |
- |
1000 |
| 88270 |
DL-02 |
2 |
6,02 |
2,54 |
1000 |
| 88271 |
DL-03 |
3 |
8,56 |
5,08 |
1000 |
| 88272 |
DL-04 |
4 |
11,10 |
7,62 |
1000 |
| 88273 |
DL-05 |
5 |
13,64 |
10,16 |
1000 |
| 88274 |
DL-06 |
6 |
16,18 |
12,70 |
1000 |
| 88275 |
DL-07 |
7 |
18,72 |
15,24 |
1000 |
| 88276 |
DL-08 |
8 |
21,26 |
17,78 |
1000 |
| 88277 |
DL-09 |
9 |
23,8 |
20,32 |
1000 |
| 88278 |
DL-10 |
10 |
26,34 |
22,86 |
1000 |
| 88279 |
DL-12 |
12 |
31,42 |
27,94 |
1000 |
Код товара |
Марка |
кол-во позиций |
Размеры, мм |
Упаковка на ленте, шт. |
A |
B |
| 11405 |
DLR-01 |
1 |
3,48 |
- |
1000 |
| 11399 |
DLR-02 |
2 |
6,02 |
2,54 |
1000 |
| 11392 |
DLR-03 |
3 |
8,56 |
5,08 |
1000 |
| 11383 |
DLR-04 |
4 |
11,10 |
7,62 |
1000 |
| 11376 |
DLR-05 |
5 |
13,64 |
10,16 |
1000 |
| 11366 |
DLR-06 |
6 |
16,18 |
12,70 |
1000 |
| 11359 |
DLR-07 |
7 |
18,72 |
15,24 |
1000 |
| 11353 |
DLR-08 |
8 |
21,26 |
17,78 |
1000 |
| 11342 |
DLR-09 |
9 |
23,8 |
20,32 |
1000 |
| 11335 |
DLR-10 |
10 |
26,34 |
22,86 |
1000 |
| 11331 |
DLR-12 |
12 |
31,42 |
27,94 |
1000 |

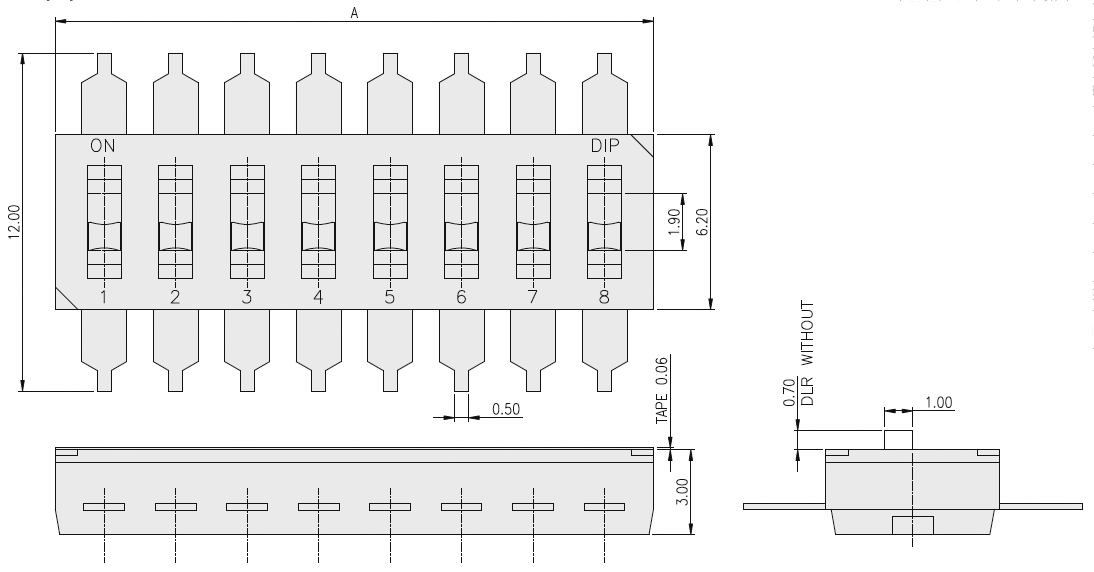

Размеры в мм

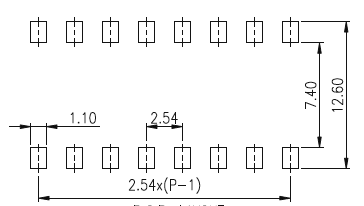

Контактные площадки на плате
|
Система обозначений:
| DM |
R |
- |
04 |
- |
T |
- |
V |
- |
T/R |
| 1 |
2 |
|
3 |
|
4 |
|
5 |
|
6 |
| 1 |
Тип контактов: |
DM: поверхностный монтаж
DJ: поверхностный монтаж
DL: плоские выводы |
| 2 |
Тип толкателей: |
[ ]: по умолчанию (обычные)
R: утопленые толкатели |
| 3 |
Количество узлов (тумблеров): |
01: 1 тумблер (минимум)
02: 2 тумблера
03: 3 тумблера
04: 4 тумблера
05: 5 тумблеров
06: 6 тумблеров
07: 7 тумблеров
08: 8 тумблеров
09: 9 тумблеров
10: 10 тумблеров
12: 12 тумблеров (максимум) |
| 4 |
Защита при пайке: |
[ ]: пленка отсутствует
T: пленка (только для утопленных толкателей) |
| 5 |
Экология: |
| V: соответствие RoHS (бессвинцовый) |
| 6 |
Упаковка: |
[ ]: в пеналах
T/R: в лентах на катушках |
|
|
|
|
|
