Переключатели типа DIP
|
DM серия
 |
Спецификация:
Параметры контактов:
коммутируемых: 25 мА при 24В пост.
некоммутируемых: 100 мА при 50В пост.
Сопротивление контактов: <50 мОм
Сопротивление изоляции: >100 МОм
Электрическая прочность диэлектрика: 500В перем. в течение 1 минуты
Электрический ресурс: 2000 циклов
Сила нажатия: 1000 г.
Ход: 1,0 мм
Материал: P.B.T. UL94V-0
Контакты: фосфористая бронза с золочением
Температура рабочая: -20...+85 °С
Температура хранения: -40...+85 °С |
Наличие товара и ориентировочные цены на нашем складе в Москве на данный
момент можно проверить, кликнув по коду товара
Код товара |
Марка |
аналог |
кол-во позиций |
Размеры, мм |
Упаковка на ленте, шт. |
A |
B |
| 11404 |
DM-01 |
SWD4-1 |
1 |
3,48 |
- |
800 |
| 11398 |
DM-02 |
SWD4-2 |
2 |
6,02 |
2,54 |
700 |
| 11393 |
DM-03 |
SWD4-3 |
3 |
8,56 |
5,08 |
700 |
| 11382 |
DM-04 |
SWD4-4 |
4 |
11,10 |
7,62 |
700 |
| 11375 |
DM-05 |
SWD4-5 |
5 |
13,64 |
10,16 |
700 |
| 11365 |
DM-06 |
SWD4-6 |
6 |
16,18 |
12,70 |
700 |
| 11360 |
DM-07 |
SWD4-7 |
7 |
18,72 |
15,24 |
700 |
| 11354 |
DM-08 |
SWD4-8 |
8 |
21,26 |
17,78 |
700 |
| 11341 |
DM-09 |
SWD4-9 |
9 |
23,80 |
20,32 |
700 |
| 11377 |
DM-10 |
SWD4-10 |
10 |
26,34 |
22,86 |
700 |
| 11330 |
DM-12 |
SWD4-12 |
12 |
31,42 |
27,94 |
700 |
Код товара |
Марка |
аналог |
кол-во позиций |
Размеры, мм |
Упаковка на ленте, шт. |
A |
B |
| 88280 |
DMR-01 |
SWD4-1 |
1 |
3,48 |
- |
800 |
| 88281 |
DMR-02 |
SWD4-2 |
2 |
6,02 |
2,54 |
900 |
| 88282 |
DMR-03 |
SWD4-3 |
3 |
8,56 |
5,08 |
900 |
| 88283 |
DMR-04 |
SWD4-4 |
4 |
11,10 |
7,62 |
900 |
| 88284 |
DMR-05 |
SWD4-5 |
5 |
13,64 |
10,16 |
900 |
| 88285 |
DMR-06 |
SWD4-6 |
6 |
16,18 |
12,70 |
900 |
| 88286 |
DMR-07 |
SWD4-7 |
7 |
18,72 |
15,24 |
900 |
| 88287 |
DMR-08 |
SWD4-8 |
8 |
21,26 |
17,78 |
900 |
| 88288 |
DMR-09 |
SWD4-9 |
9 |
23,80 |
20,32 |
900 |
| 88289 |
DMR-10 |
SWD4-10 |
10 |
26,34 |
22,86 |
900 |
| 88290 |
DMR-12 |
SWD4-12 |
12 |
31,42 |
27,94 |
900 |

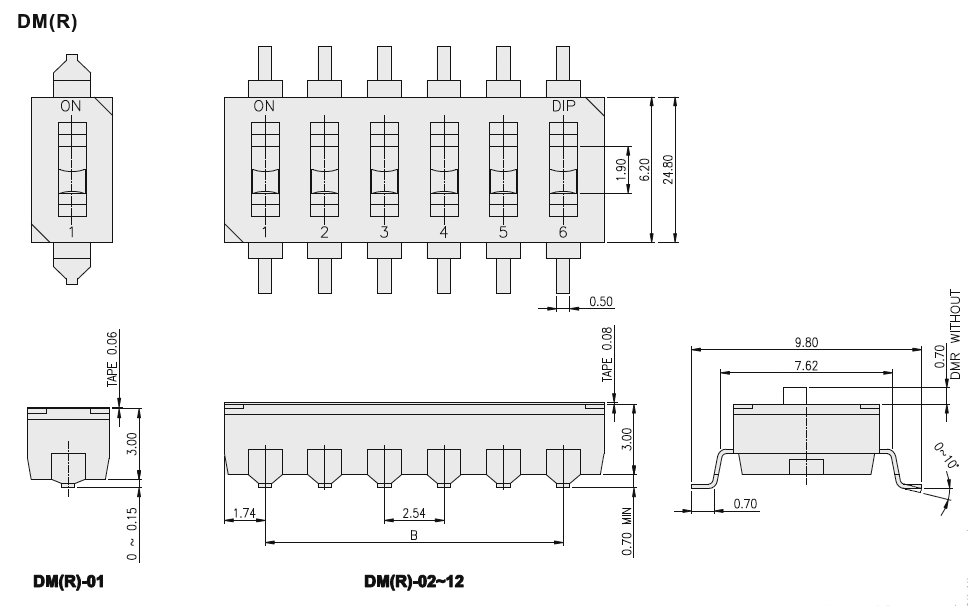

Размеры в мм

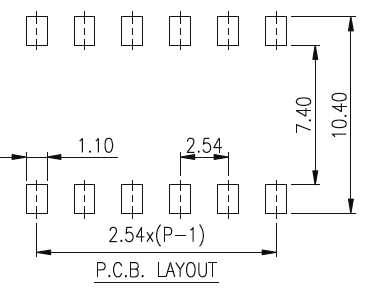

Контактные площадки на плате
|
Система обозначений:
| DM |
R |
- |
04 |
- |
T |
- |
V |
- |
T/R |
| 1 |
2 |
|
3 |
|
4 |
|
5 |
|
6 |
| 1 |
Тип контактов: |
DM: поверхностный монтаж
DJ: поверхностный монтаж
DL: плоские выводы |
| 2 |
Тип толкателей: |
[ ]: по умолчанию (обычные)
R: утопленые толкатели |
| 3 |
Количество узлов (тумблеров): |
01: 1 тумблер (минимум)
02: 2 тумблера
03: 3 тумблера
04: 4 тумблера
05: 5 тумблеров
06: 6 тумблеров
07: 7 тумблеров
08: 8 тумблеров
09: 9 тумблеров
10: 10 тумблеров
12: 12 тумблеров (максимум) |
| 4 |
Защита при пайке: |
[ ]: пленка отсутствует
T: пленка (только для утопленных толкателей) |
| 5 |
Экология: |
| V: соответствие RoHS (бессвинцовый) |
| 6 |
Упаковка: |
[ ]: в пеналах
T/R: в лентах на катушках |
|
|
|
|
|
