Переключатели типа DIP

EI, EIR серии

EI, EIR серия, Переключатели типа DIP
Спецификация:

Параметры контактов:
   коммутируемых: 25 мА при 24В пост.
   некоммутируемых: 100 мА при 50В пост.
Сопротивление контактов: <50 мОм
Сопротивление изоляции: >100 МОм
Электрическая прочность диэлектрика: 500В перем. в течение 1 минуты
Электрический ресурс: 2000 циклов
Сила нажатия: 1000 г.
Ход: 1,0 мм
Материал: P.B.T. UL94V-0
Контакты: фосфористая бронза с золочением
Температура рабочая: -20...+85 °С
Температура хранения: -40...+85 °С

Наличие товара и ориентировочные цены на нашем складе в Москве на данный
момент можно проверить, кликнув по коду товара

Код товара
Марка
кол-во позиций
Размеры, мм
Упаковка в пенале, шт.
A
B
88291 EI-01 1 2,44 - 194
88292 EI-02 2 4,98 2,54 95
88293 EI-03 3 7,52 5,08 63
88294 EI-04 4 10,06 7,62 47
88295 EI-05 5 12,60 10,16 38
88296 EI-06 6 15,14 12,70 31
88297 EI-07 7 17,68 15,24 27
88298 EI-08 8 20,22 17,78 23
88299 EI-09 9 22,76 20,32 21
88300 EI-10 10 25,30 22,86 19
88301 EI-12 12 30,38 27,94 15

Код товара
Марка
кол-во позиций
Размеры, мм
Упаковка в пенале, шт.
A
B
88302 EIR-01 1 2,44 - 194
88303 EIR-02 2 4,98 2,54 95
88304 EIR-03 3 7,52 5,08 63
88305 EIR-04 4 10,06 7,62 47
88306 EIR-05 5 12,60 10,16 38
88307 EIR-06 6 15,14 12,70 31
88308 EIR-07 7 17,68 15,24 27
88309 EIR-08 8 20,22 17,78 23
88310 EIR-09 9 22,76 20,32 21
88311 EIR-10 10 25,30 22,86 19
88312 EIR-12 12 30,38 27,94 15

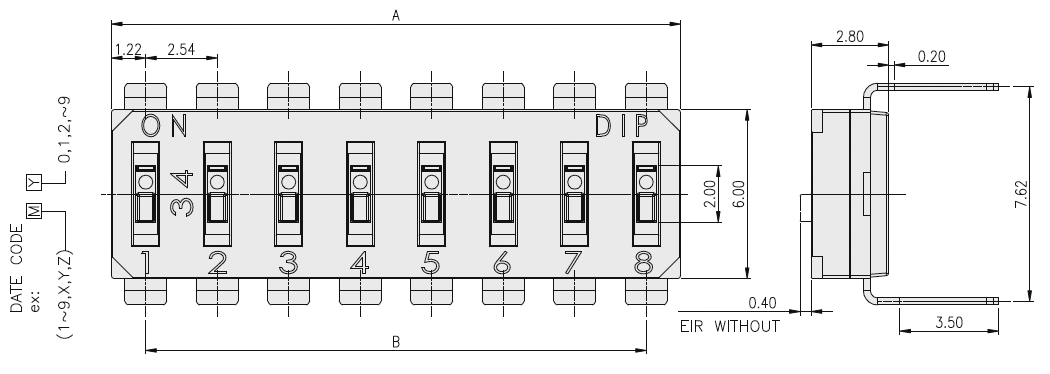

Размеры в мм

EI, EIR серия, Переключатели типа DIP

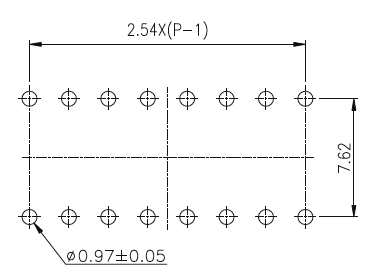

Отверстия в плате

EI, EIR серия, Переключатели типа DIP



Система обозначений:

E I R - 02 - T - Q - T/R
1 2 3   4   5   6   7

1 Модель
2 Монтаж:
I, S: выводной
J, M: поверхностный (SMD)
3 Толкатели:
[ ]: поднятые толкатели
R: утопленый толкатели
4 Количество узлов (тумблеров):
01: 1 тумблер (минимум) кроме EJ
02: 2 тумблера
03: 3 тумблера
04: 4 тумблера
05: 5 тумблеров
06: 6 тумблеров
07: 7 тумблеров
08: 8 тумблеров
09: 9 тумблеров
10: 10 тумблеров
12: 12 тумблеров (максимум)
5 Защита при пайке:
[ ]: пленка отсутствует
T: пленка (только для утопленных толкателей)
6 Экология:
Q: соответствие RoHS (бессвинцовый)
7 Упаковка:
[ ]: в пеналах
T/R: в лентах на катушках (только SMD)
