Переключатели типа DIP
|
EM, EMR серии
 |
Спецификация:
Параметры контактов:
коммутируемых: 25 мА при 24В пост.
некоммутируемых: 100 мА при 50В пост.
Сопротивление контактов: <50 мОм
Сопротивление изоляции: >100 МОм
Электрическая прочность диэлектрика: 500В перем. в течение 1 минуты
Электрический ресурс: 2000 циклов
Сила нажатия: 1000 г.
Ход: 1,0 мм
Материал: P.B.T. UL94V-0
Контакты: фосфористая бронза с золочением
Температура рабочая: -20...+85 °С
Температура хранения: -40...+85 °С |
Наличие товара и ориентировочные цены на нашем складе в Москве на данный
момент можно проверить, кликнув по коду товара
Код товара |
Марка |
кол-во позиций |
Размеры, мм |
Упаковка на ленте, шт. |
A |
B |
88335 |
EM-01 |
1 |
2,44 |
- |
900 |
18491 |
EM-02 |
2 |
4,98 |
2,54 |
900 |
88336 |
EM-03 |
3 |
7,52 |
5,08 |
900 |
65115 |
EM-04 |
4 |
10,06 |
7,62 |
900 |
88337 |
EM-05 |
5 |
12,60 |
10,16 |
900 |
18490 |
EM-06 |
6 |
15,14 |
12,70 |
900 |
88338 |
EM-07 |
7 |
17,68 |
15,24 |
900 |
11323 |
EM-08 |
8 |
20,22 |
17,78 |
900 |
88339 |
EM-09 |
9 |
22,76 |
20,32 |
900 |
65116 |
EM-10 |
10 |
25,30 |
22,86 |
900 |
88340 |
EM-12 |
12 |
30,38 |
27,94 |
900 |
88351 |
EMR-12 |
12 |
30,38 |
27,94 |
900 |
Код товара |
Марка |
кол-во позиций |
Размеры, мм |
Упаковка на ленте, шт. |
A |
B |
88341 |
EMR-01 |
1 |
2,44 |
- |
900 |
88342 |
EMR-02 |
2 |
4,98 |
2,54 |
900 |
88343 |
EMR-03 |
3 |
7,52 |
5,08 |
900 |
88344 |
EMR-04 |
4 |
10,06 |
7,62 |
900 |
88345 |
EMR-05 |
5 |
12,60 |
10,16 |
900 |
88346 |
EMR-06 |
6 |
15,14 |
12,70 |
900 |
88347 |
EMR-07 |
7 |
17,68 |
15,24 |
900 |
88348 |
EMR-08 |
8 |
20,22 |
17,78 |
900 |
88349 |
EMR-09 |
9 |
22,76 |
20,32 |
900 |
88350 |
EMR-10 |
10 |
25,30 |
22,86 |
900 |
88351 |
EMR-12 |
12 |
30,38 |
27,94 |
900 |

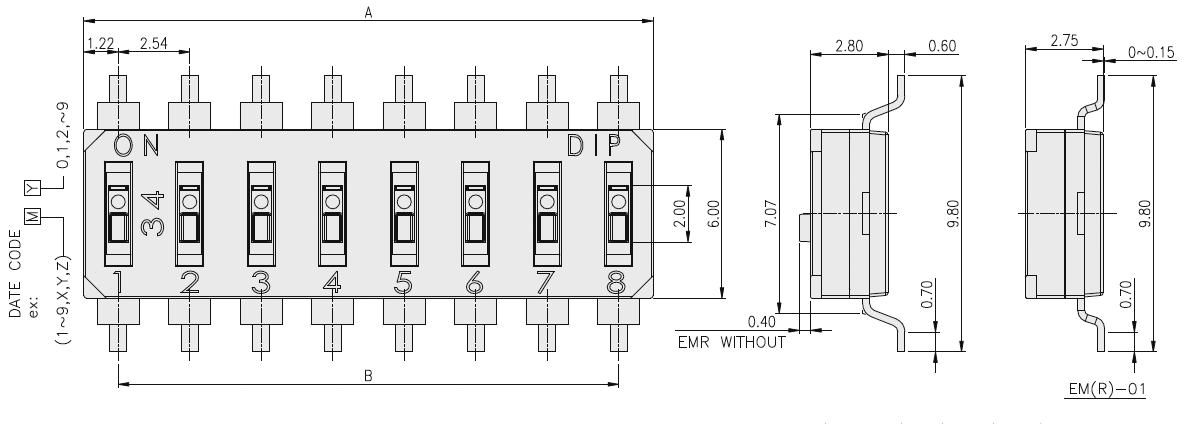

Размеры в мм

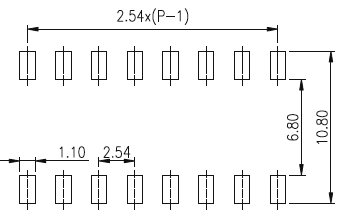

Контактные площадки на плате

|
Система обозначений:
E |
I |
R |
- |
02 |
- |
T |
- |
Q |
- |
T/R |
1 |
2 |
3 |
|
4 |
|
5 |
|
6 |
|
7 |
1 |
Модель |
2 |
Монтаж: |
I, S: выводной |
J, M: поверхностный (SMD) |
3 |
Толкатели: |
[ ]: поднятые толкатели
R: утопленый толкатели |
4 |
Количество узлов (тумблеров): |
01: 1 тумблер (минимум) кроме EJ
02: 2 тумблера
03: 3 тумблера
04: 4 тумблера
05: 5 тумблеров
06: 6 тумблеров
07: 7 тумблеров
08: 8 тумблеров
09: 9 тумблеров
10: 10тумблеров
12: 12 тумблеров (максимум) |
5 |
Защита при пайке: |
[ ]: пленка отсутствует
T: пленка (только для утопленных толкателей) |
6 |
Экология: |
Q: соответствие RoHS (бессвинцовый) |
7 |
Упаковка: |
[ ]: в пеналах
T/R: в лентах на катушках (только SMD) |
|
|
|
|
|
