Переключатели типа DIP
|
EPM серия
 |
Спецификация:
Параметры контактов:
коммутируемых: 25 мА при 24В пост.
некоммутируемых: 100 мА при 50В пост.
Сопротивление контактов: <50 мОм
Сопротивление изоляции: >100 МОм
Электрическая прочность диэлектрика: 500В перем. в течение 1 минуты
Электрический ресурс: 2000 циклов
Сила нажатия: 800 г.
Ход: 1,0 мм
Материал: P.B.T. UL94V-0
Контакты: фосфористая бронза с золочением
Температура рабочая: -20...+85 °С
Температура хранения: -40...+85 °С |
Наличие товара и ориентировочные цены на нашем складе в Москве на данный
момент можно проверить, кликнув по коду товара
Код товара |
Марка |
кол-во позиций |
Размеры, мм |
Упаковка на ленте, шт. |
A |
B |
| 11415 |
EPM-02 |
2 |
4,89 |
2,54 |
700 |
| 11416 |
EPM-04 |
4 |
10,06 |
7,62 |
700 |
| 11417 |
EPM-06 |
6 |
15,14 |
12,7 |
700 |
| 11418 |
EPM-08 |
8 |
20,22 |
17,78 |
700 |
| 11419 |
EPM-10 |
10 |
25,3 |
22,86 |
700 |
Код товара |
Марка |
кол-во позиций |
Размеры, мм |
Упаковка на ленте, шт. |
A |
B |
| 88443 |
EPMR-02 |
2 |
4,89 |
2,54 |
700 |
| 88444 |
EPMR-04 |
4 |
10,06 |
7,62 |
700 |
| 88445 |
EPMR-06 |
6 |
15,14 |
12,7 |
700 |
| 88446 |
EPMR-08 |
8 |
20,22 |
17,78 |
700 |
| 88447 |
EPMR-10 |
10 |
25,3 |
22,86 |
700 |

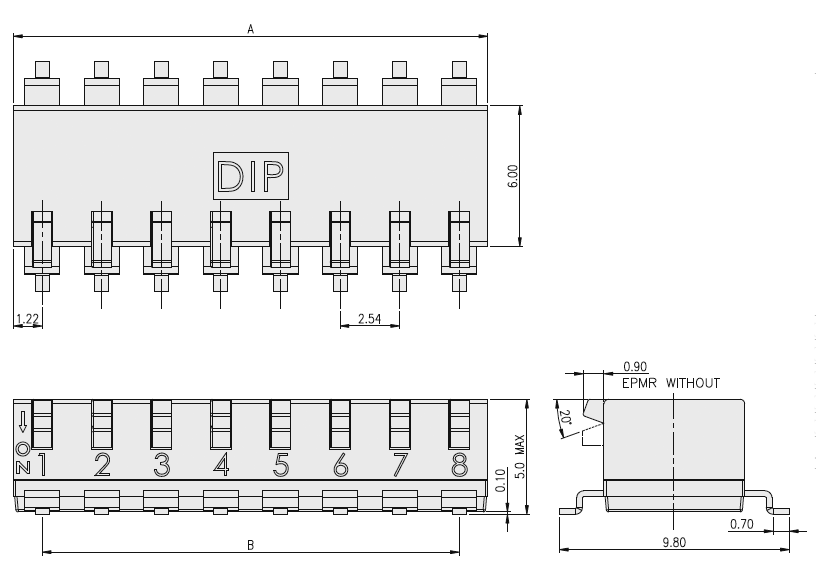

Размеры в мм
Контактные площадки на плате
|
Система обозначений:
| EP |
M |
R |
- |
04 |
F |
T |
- |
V |
- |
T/R |
| 1 |
2 |
3 |
|
4 |
5 |
6 |
|
7 |
|
8 |
| 1 |
Модель |
| 2 |
Монтаж: |
| I: выводной |
| M: поверхностный (SMD) |
| 3 |
Толкатели: |
[ ]: поднятые толкатели
R: утопленый толкатели |
| 4 |
Количество узлов (тумблеров): |
02: 2 тумблера (минимум)
04: 4 тумблера
06: 6 тумблеров
08: 8 тумблеров
10: 10 тумблеров (максимум) |
| 5 |
Функции: |
[ ]: ON позиция
F : OFF позиция |
| 6 |
Защита при пайке: |
[ ]: пленка отсутствует
T: пленка (только для утопленных толкателей) |
| 7 |
Экология: |
| V: соответствие RoHS (бессвинцовый) |
| 8 |
Упаковка: |
[ ]: в пеналах
T/R: в лентах на катушках (только SMD) |
|
|
|
|
|
