Переключатели типа DIP
|
DS серия
 |
Спецификация:
Параметры контактов:
коммутируемых: 25 мА при 24В пост.
некоммутируемых: 100 мА при 50В пост.
Сопротивление контактов: <50 мОм
Сопротивление изоляции: >100 МОм
Электрическая прочность диэлектрика: 500В перем. в течение 1 минуты
Электрический ресурс: 2000 циклов
Сила нажатия: 1000 г.
Ход: 2,0 мм
Материал: P.B.T. UL94V-0
Контакты: фосфористая бронза с золочением
Температура рабочая: -40...+85 °С
Температура хранения: -40...+85 °С |
Наличие товара и ориентировочные цены на нашем складе в Москве на данный
момент можно проверить, кликнув по коду товара
Код товара |
Марка |
Аналог |
кол-во позиций |
Размеры, мм |
Упаковка в пенале, шт. |
A |
B |
| 39909 |
DS-01 |
SWD1-1 |
1 |
4,22 |
- |
113 |
| 39910 |
DS-02 |
SWD1-2 |
2 |
6,44 |
2,54 |
70 |
| 39911 |
DS-03 |
SWD1-3 |
3 |
8,98 |
5,08 |
50 |
| 11458 |
DS-04 |
SWD1-4 |
4 |
11,52 |
7,62 |
39 |
| 11457 |
DS-05 |
SWD1-5 |
5 |
14,06 |
10,16 |
32 |
| 11456 |
DS-06 |
SWD1-6 |
6 |
16,60 |
12,70 |
28 |
| 11455 |
DS-07 |
SWD1-7 |
7 |
19,14 |
15,24 |
24 |
| 11454 |
DS-08 |
SWD1-8 |
8 |
21,68 |
17,78 |
21 |
| 11453 |
DS-09 |
SWD1-9 |
9 |
24,22 |
20,32 |
19 |
| 11452 |
DS-10 |
SWD1-10 |
10 |
26,76 |
22,86 |
17 |
| 11421 |
DS-12 |
SWD1-12 |
12 |
31,84 |
27,94 |
14 |
Код товара |
Марка |
кол-во позиций |
Размеры, мм |
Упаковка в пенале, шт. |
A |
B |
| |
DSR-01 |
1 |
4,22 |
- |
113 |
| 11469 |
DSR-02 |
2 |
6,44 |
2,54 |
70 |
| 11468 |
DSR-03 |
3 |
8,98 |
5,08 |
50 |
| 11467 |
DSR-04 |
4 |
11,52 |
7,62 |
39 |
| 11466 |
DSR-05 |
5 |
14,06 |
10,16 |
32 |
| 11465 |
DSR-06 |
6 |
16,60 |
12,70 |
28 |
| 11464 |
DSR-07 |
7 |
19,14 |
15,24 |
24 |
| 11463 |
DSR-08 |
8 |
21,68 |
17,78 |
21 |
| 11461 |
DSR-09 |
9 |
24,22 |
20,32 |
19 |
| 11453 |
DSR-10 |
10 |
26,76 |
22,86 |
17 |
| 11452 |
DSR-12 |
12 |
31,84 |
27,94 |
14 |

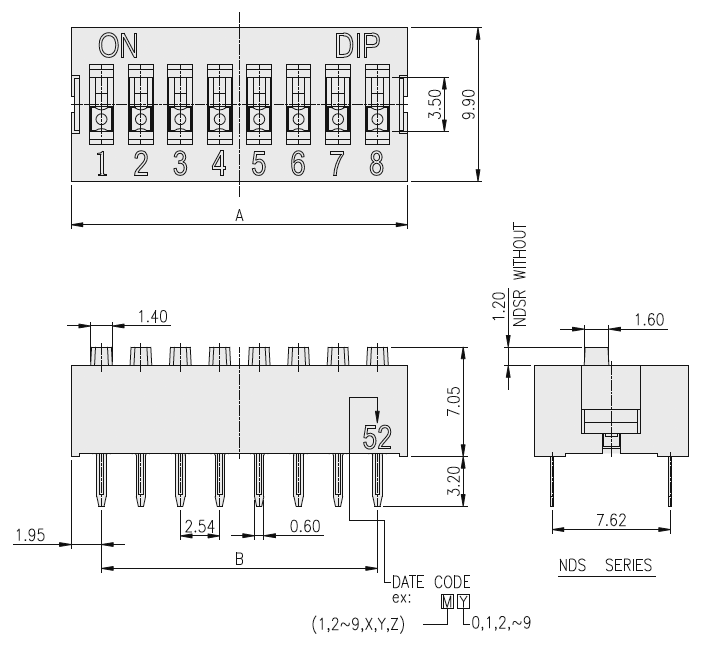

Размеры в мм
Отверстия в плате
series-pcb.gif)
|
Система обозначений:
| DS |
R |
- |
08 |
- |
R |
- |
N |
- |
V |
- |
[ ] |
| 1 |
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
| 1 |
Серия: |
| DS: серия |
| 2 |
Тип толкателей: |
[ ]: по умолчанию (обычные)
R: утопленые толкатели |
| 3 |
Количество узлов (тумблеров): |
01: 1 тумблер (минимум)
02: 2 тумблера
03: 3 тумблера
04: 4 тумблера
05: 5 тумблеров
06: 6 тумблеров
07: 7 тумблеров
08: 8 тумблеров
09: 9 тумблеров
10: 10 тумблеров
12: 12 тумблеров (максимум) |
| 4 |
Цвет корпуса: |
[ ] (Red): красный ( по умолчанию)
BU (Blue): синий
K (Black): чёрный |
| 5 |
Изоляция: |
[ ]: без изоляции
T: изоляция сверху (плёнка) |
| 6 |
Экология: |
V: соответствие RoHS (бессвинцовый)
Q: безгалогеновый (только для черного цвета) |
| 7 |
Упаковка: |
| [ ]: в пеналах |
|
|
|
|
|
