| Переключатели типа DIP
|
NPI, NPIR серии
 |
Спецификация:
Параметры контактов:
коммутируемых: 25 мА при 24 В пост.
некоммутируемых: 100 мА при 50В пост.
Сопротивление контактов: <50 мОм
Сопротивление изоляции: >100 МОм
Электрическая прочность диэлектрика: 500В перем. в течение 1 минуты
Электрический ресурс: 2000 циклов
Сила нажатия: 800 г.
Ход: 1,0 мм
Материал: P.B.T. UL94V-0
Контакты: фосфористая бронза с золочением
Температура рабочая: -20...+85 °С
Температура хранения: -40...+85 °С |
Наличие товара и ориентировочные цены на нашем складе в Москве на данный
момент можно проверить, кликнув по коду товара
Код товара |
Марка |
кол-во позиций |
Размеры, мм |
Упаковка в пенале, шт. |
A |
B |
| 88245 |
NPI-02 |
2 |
6,48 |
2,54 |
70 |
| 88384 |
NPI-04 |
4 |
11,56 |
7,62 |
40 |
| 88385 |
NPI-06 |
6 |
16,64 |
12,70 |
28 |
| 88386 |
NPI-08 |
8 |
21,72 |
17,78 |
20 |
| 88387 |
NPI-10 |
10 |
26,80 |
22,86 |
16 |
Код товара |
Марка |
кол-во позиций |
Размеры, мм |
Упаковка в пенале, шт. |
A |
B |
| 88457 |
NPIR-02 |
2 |
6,48 |
2,54 |
70 |
| 88458 |
NPIR-04 |
4 |
11,56 |
7,62 |
40 |
| 88459 |
NPIR-06 |
6 |
16,64 |
12,70 |
28 |
| 88460 |
NPIR-08 |
8 |
21,72 |
17,78 |
20 |
| 88461 |
NPIR-10 |
10 |
26,80 |
22,86 |
16 |

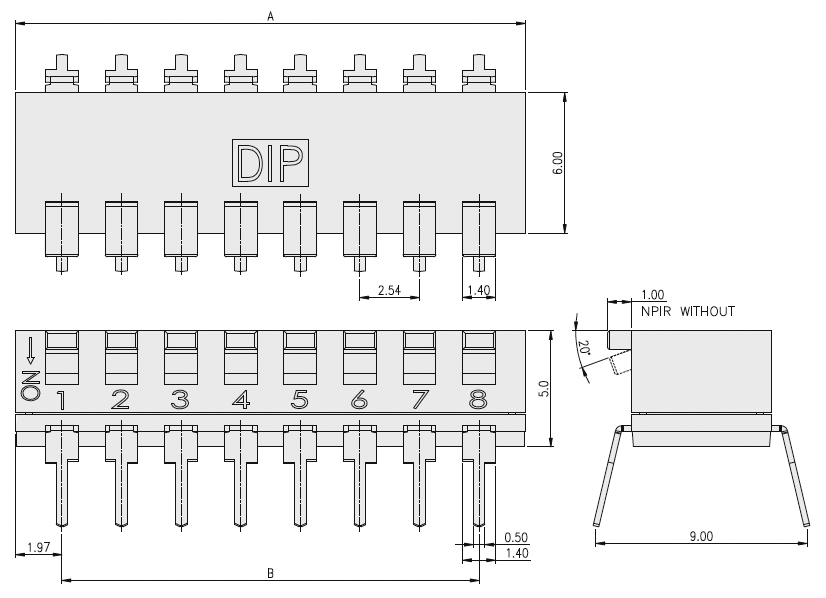

Размеры в мм
Отверстия в плате
series-pcb.gif)
|
Система обозначений:
| NP |
I |
- |
R |
XX |
T |
F |
- |
V |
- |
T/R |
| 1 |
2 |
|
3 |
4 |
5 |
6 |
|
7 |
|
8 |
| 1 |
Модель (New Piano) |
| 2 |
Монтаж: |
| I: выводной |
| M: поверхностный |
| 3 |
Толкатели: |
[ ]: поднятые толкатели
R: утопленый толкатели |
| 4 |
Количество узлов (тумблеров): |
02: 2 тумблера (минимум)
04: 4 тумблера
06: 6 тумблеров
08: 8 тумблеров
10: 10 тумблеров (максимум) |
| 5 |
Защита при пайке: |
[ ]: пленка отсутствует
T: пленка (только для утопленных толкателей) |
| 6 |
Функция: |
[ ]: нажатие вниз - ON
F: нажатие вниз - OFF |
| 7 |
Экология: |
| V: соответствие RoHS (бессвинцовый) |
| 8 |
Упаковка: |
[ ]: в пеналах
T/R: в лентах на катушках (только SMD) |
|
|
|
|
|
