Переключатели типа DIP
|
TII, TIIR серии
 |
Спецификация:
Параметры контактов:
коммутируемых: 25 мА при 24В пост.
некоммутируемых: 100 мА при 50В пост.
Сопротивление контактов: <50 мОм
Сопротивление изоляции: >100 МОм
Электрическая прочность диэлектрика: 500В перем. в течение 1 минуты
Электрический ресурс: 2000 циклов
Сила нажатия: 1000 г.
Ход: 0,8 мм
Материал: P.B.T. UL94V-0
Контакты: фосфористая бронза с золочением
Температура рабочая: -20...+85 °С
Температура хранения: -40...+85 °С |
Наличие товара и ориентировочные цены на нашем складе в Москве на данный
момент можно проверить, кликнув по коду товара
Код товара |
Марка |
кол-во позиций |
Размеры, мм |
Упаковка в пенале, шт. |
A |
B |
| 88406 |
TII-04 |
4 |
11,32 |
7,62 |
41 |
| 88407 |
TII-05 |
5 |
13,86 |
10,16 |
22 |
| 88408 |
TII-08 |
8 |
16,40 |
12,70 |
20 |
| 88409 |
TII-09 |
9 |
18,94 |
15,24 |
18 |
| 88410 |
TII-10 |
10 |
21,48 |
17,78 |
41 |
Код товара |
Марка |
кол-во позиций |
Размеры, мм |
Упаковка в пенале, шт. |
A |
B |
| 88411 |
TIIR-04 |
4 |
11,32 |
7,62 |
22 |
| 88412 |
TIIR-05 |
5 |
13,86 |
10,16 |
20 |
| 88413 |
TIIR-08 |
8 |
16,40 |
12,70 |
18 |
| 88414 |
TIIR-09 |
9 |
18,94 |
15,24 |
900 |
| 88415 |
TIIR-10 |
10 |
21,48 |
17,78 |
900 |

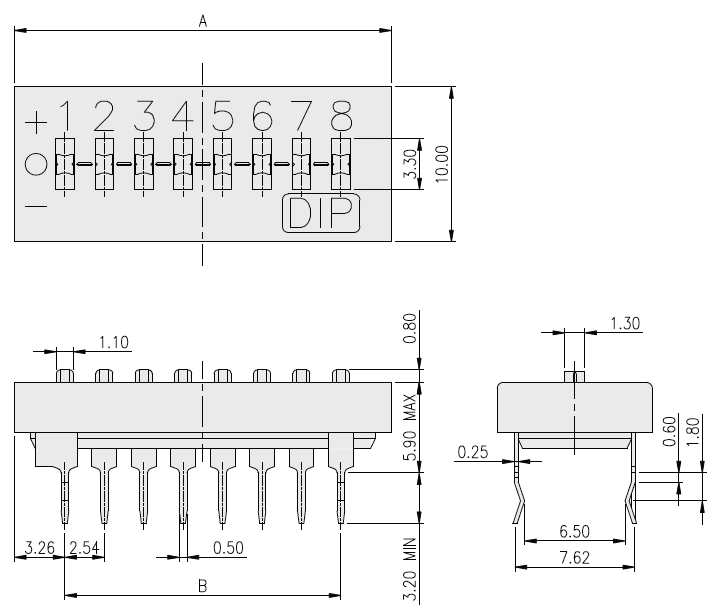

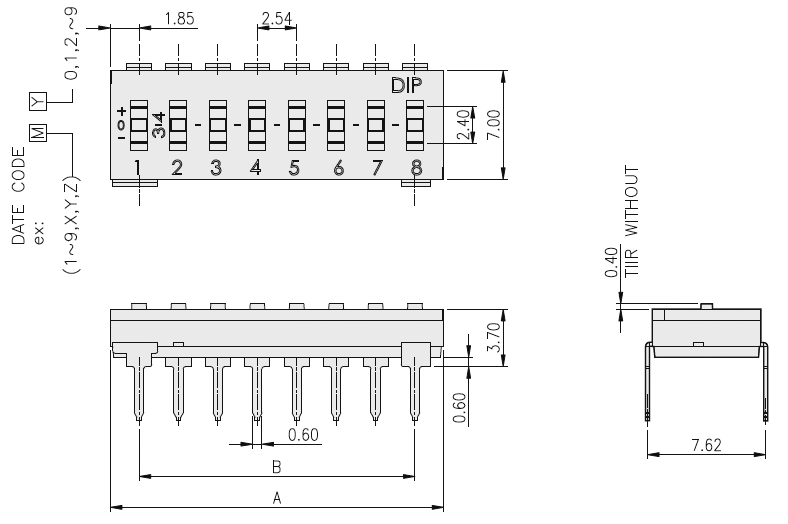

Размеры в мм

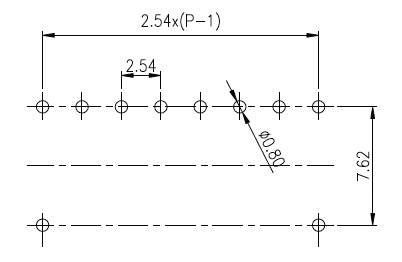

Отверстия в плате
|
Система обозначений:
| TI |
I |
R |
- |
08 |
- |
T |
- |
V |
- |
T/R |
| 1 |
2 |
3 |
|
4 |
|
5 |
|
6 |
|
7 |
| 1 |
Тип контактов: |
| DA: прямоугольный тип |
| 2 |
Монтаж: |
I: выводной
M: поверхностный (SMD) |
| 3 |
Количество узлов (тумблеров): |
[ ]: приподнятые толкатели
R: утопленные толкатели |
| 4 |
Количество узлов (тумблеров): |
04: 4 тумблера (минимум)
08: 8 тумблеров
09: 9 тумблеров
10: 10 тумблеров (максимум) |
| 5 |
Изоляция: |
[ ]: без изоляции
T: изоляция сверху (плёнка) |
| 6 |
Экология: |
| V: соответствие RoHS (бессвинцовый) |
| 7 |
Упаковка: |
[ ]: в пеналах
T/R: в лентах на катушках |
|
|
|
|
|
